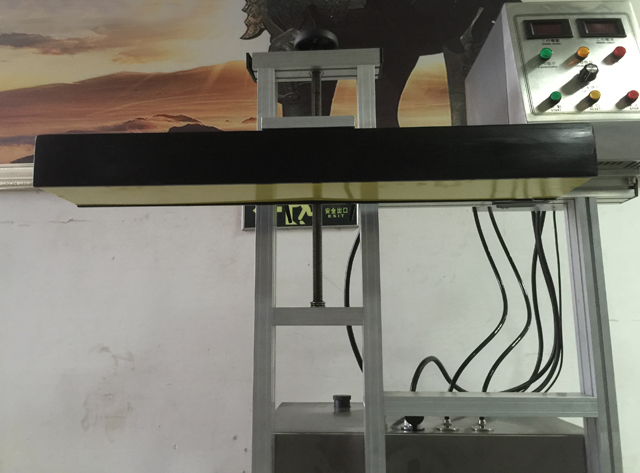

เครื่องปิดผนึกฟอยล์อลูมิเนียมระบายความร้อนด้วยน้ำแบบอุโมงค์

• เครื่องปิดผนึกแบบเหนี่ยวนำแม่เหล็กไฟฟ้า
• ใบสมัคร ปริมาณการสมัคร

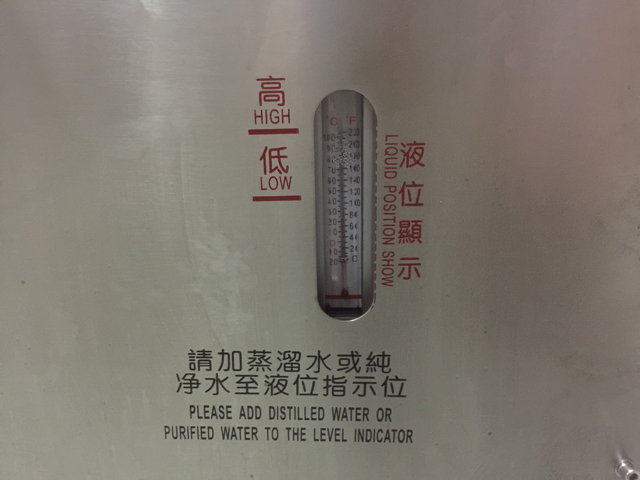

• วิธีการระบายความร้อน ระบายความร้อนด้วยน้ำ
• ความเร็วในการปิดผนึก: 0-300 ขวด/นาที
• เส้นผ่านศูนย์กลางซีล (เลือกช่วงได้): 15mm-60mm หรือ 50mm-121mm
• กำลังไฟพิกัด: 3000 วัตต์
• แอมแปร์: 8.5A
• แรงดันไฟฟ้าที่กำหนด: AC 220V, 60/50Hz
• วัสดุ: โครงสแตนเลส
• ขนาดเครื่อง : 1800มม. x 400มม. x 1330มม.
• น้ำหนักเครื่อง : 90 กก.
• ขนาดบรรจุภัณฑ์: 1945มม. x 545มม. x 1575มม.
• สายพานส่งของ(ตัวเลือก): 1500×250×750มม.

ดูวีดีโอ

การปิดผนึกด้วยการเหนี่ยวนำ หรือที่เรียกอีกอย่างว่าการปิดผนึกฝา เป็นวิธีการทำความร้อนที่ไม่ต้องสัมผัสกันของซีลด้านในเพื่อปิดผนึกด้านบนของภาชนะพลาสติกและแก้วอย่างแน่นหนา กระบวนการปิดผนึกนี้เกิดขึ้นหลังจากที่บรรจุและปิดฝาภาชนะเรียบร้อยแล้ว

เทคโนโลยีการปิดผนึกด้วยการเหนี่ยวนำแม่เหล็กไฟฟ้าด้วยวัสดุคอมโพสิตเป็นวิธีการปิดผนึกขั้นสูงที่ได้รับการยอมรับจากโลกในปัจจุบัน และคุณลักษณะของความร้อนที่ไม่ต้องสัมผัสเหมาะสำหรับการปิดผนึกขวดพลาสติก (PP, PVC, PET, ABS, HDPE, PS และ DURACON) ขวดแก้ว และท่อพลาสติกคอมโพสิตต่างๆ ดังนั้นในปัจจุบันจึงเป็นเทคโนโลยีขั้นสูงที่สุดสำหรับการปิดผนึกขวดสำหรับอุตสาหกรรมต่างๆ เช่น เภสัช อาหาร ไขมัน เคมีในชีวิตประจำวัน เคมีในครัวเรือน และเคมีทางการเกษตร

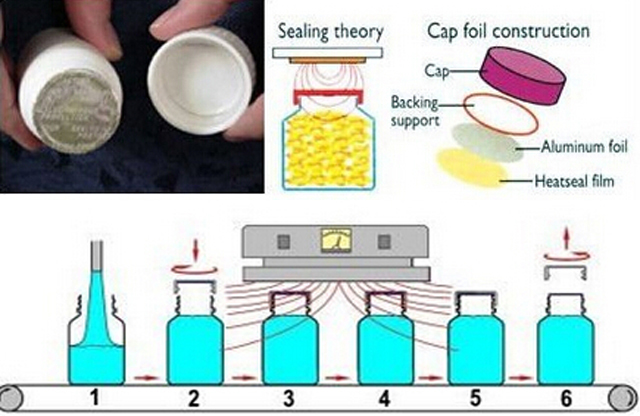

หลักการทำงานและวิธีการทำงาน

ฝาปิดจะถูกส่งไปยังผู้บรรจุขวดโดยมีแผ่นอลูมิเนียมฟอยล์สอดไว้แล้ว แม้ว่าจะมีแผ่นอลูมิเนียมฟอยล์ให้เลือกหลายแบบ แต่แผ่นอลูมิเนียมฟอยล์แบบเหนี่ยวนำทั่วไปจะมีหลายชั้น ชั้นบนสุดเป็นเยื่อกระดาษซึ่งโดยทั่วไปจะติดกาวจุดกับฝา ชั้นถัดไปเป็นขี้ผึ้งซึ่งใช้ในการยึดชั้นของอลูมิเนียมฟอยล์กับเยื่อกระดาษ ชั้นล่างเป็นฟิล์มโพลีเมอร์ที่เคลือบบนฟอยล์ หลังจากติดฝาแล้ว ภาชนะจะผ่านใต้คอยล์เหนี่ยวนำซึ่งปล่อยสนามแม่เหล็กไฟฟ้าที่สั่นไหว เมื่อภาชนะผ่านใต้คอยล์เหนี่ยวนำ (หัวปิดผนึก) แผ่นอลูมิเนียมฟอยล์แบบนำไฟฟ้าจะเริ่มร้อนขึ้นเนื่องจากกระแสน้ำวน ความร้อนจะละลายขี้ผึ้งซึ่งถูกดูดซึมเข้าไปในเยื่อกระดาษรองและปล่อยฟอยล์ออกจากฝา ฟิล์มโพลีเมอร์ยังร้อนขึ้นและไหลไปที่ขอบของภาชนะ เมื่อเย็นลง โพลีเมอร์จะสร้างพันธะกับภาชนะ ส่งผลให้ได้ผลิตภัณฑ์ที่ปิดผนึกอย่างแน่นหนา ทั้งภาชนะและสิ่งที่อยู่ข้างในจะไม่ได้รับผลกระทบเชิงลบ ความร้อนที่เกิดขึ้นจะไม่ทำอันตรายต่อสิ่งที่อยู่ข้างใน

ฟอยล์อาจร้อนเกินไปจนทำให้ชั้นซีลและชั้นป้องกันได้รับความเสียหาย ซึ่งอาจส่งผลให้ซีลมีข้อบกพร่องได้แม้จะผ่านขั้นตอนการซีลเบื้องต้นไปแล้วหลายสัปดาห์ ดังนั้นการกำหนดขนาดการซีลเหนี่ยวนำให้เหมาะสมจึงมีความสำคัญอย่างยิ่งในการกำหนดระบบที่จำเป็นในการใช้งานผลิตภัณฑ์แต่ละชนิด

การปิดผนึกสามารถทำได้ทั้งโดยใช้อุปกรณ์มือถือหรือระบบสายพานลำเลียง

การพัฒนาล่าสุด (ซึ่งเหมาะกับการใช้งานจำนวนน้อย) ช่วยให้สามารถใช้การปิดผนึกด้วยการเหนี่ยวนำเพื่อติดฟอยล์ปิดผนึกกับภาชนะโดยไม่ต้องใช้ฝาปิด ในกรณีนี้ ฟอยล์จะจัดส่งมาให้ในรูปแบบที่ตัดไว้ล่วงหน้าหรือในม้วน หากจัดส่งมาให้ในรูปแบบม้วน ฟอยล์จะถูกตัดด้วยแม่พิมพ์และถ่ายโอนไปยังคอภาชนะ เมื่อฟอยล์อยู่ในตำแหน่งแล้ว ฟอยล์จะถูกกดลงด้วยหัวซีล วงจรการเหนี่ยวนำจะเปิดใช้งานและปิดผนึกกับภาชนะ กระบวนการนี้เรียกว่าการปิดผนึกด้วยการเหนี่ยวนำแบบติดโดยตรงหรือบางครั้งเรียกว่า "ไม่มีฝา"

พารามิเตอร์พื้นฐาน

ลักษณะการปิดผนึก:

1) การให้ความร้อนแบบไม่ต้องสัมผัส เหมาะสำหรับการปิดผนึกขวดพลาสติก ขวดแก้ว และท่อพลาสติกคอมโพสิตต่างๆ และเป็นไปตามมาตรฐาน GMP

2) ประสิทธิภาพการปิดผนึกสูง และการทำงานที่สะดวก

3) มีความสามารถในการปรับใช้ได้หลากหลาย ปัจจุบันถือเป็นเทคโนโลยีที่ล้ำหน้าที่สุดในการปิดผนึกผลิตภัณฑ์ในร้านขายยา อาหาร เครื่องดื่ม ผลิตภัณฑ์เพื่อสุขภาพ เครื่องสำอาง และผลิตภัณฑ์เคมี เช่น จารบี

ขั้นตอนการดำเนินการ :

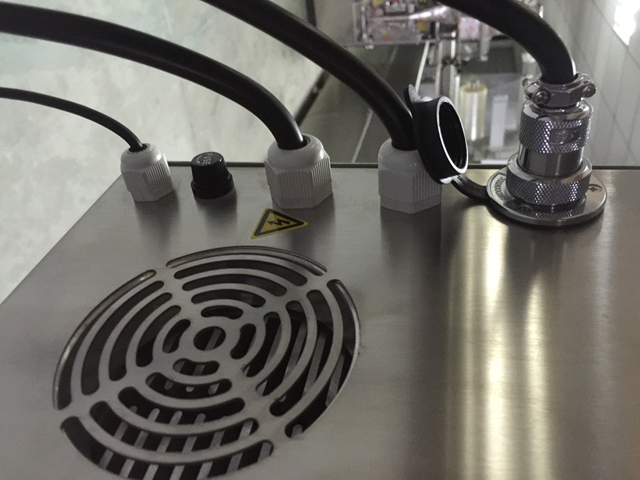

ก่อนเปิดเครื่อง ให้วางขวดที่จะปิดผนึกไว้ใต้ "กล่องปิดผนึก" ปรับ "ตัวตั้ง" เพื่อสร้างช่องว่างระหว่างด้านล่างของ "กล่องปิดผนึก" กับฝาขวดให้เหลือประมาณ 2 มม. และปรับ "คันโยกหยุดขวด" เพื่อจัดตำแหน่งขวดให้ตรงกับกึ่งกลางของด้านข้างของ "กล่องปิดผนึก" เปิดสวิตช์ควบคุมสายพานลำเลียง และปรับ "การควบคุมความเร็วในการหมุน 8" เพื่อให้สายพานลำเลียงทำงานด้วยความเร็วที่เหมาะสม จากนั้นให้ขวดที่กล่าวถึงข้างต้นผ่านใต้ "กล่องปิดผนึก" เพื่อดูว่าสัมผัสกับ "กล่องปิดผนึก" หรือไม่ เงื่อนไขที่ดีที่สุดคืออย่าสัมผัสด้านล่างที่มีช่องว่างน้อยที่สุด จากนั้นเสียบสายเชื่อมต่อของ "กล่องปิดผนึก" เข้าไปใน "ซ็อกเก็ตเอาต์พุตของกล่องปิดผนึก" ของเครื่องหลัก

สามารถปรับความเร็วของสายพานลำเลียงได้ด้วยปุ่ม "ควบคุมความเร็วรอบ 8" ความแน่นของซีลอลูมิเนียมฟอยล์สัมพันธ์กับความเร็วและกำลังของสายพานลำเลียง ขั้นแรก ให้วางขวดที่มีอลูมิเนียมฟอยล์ไว้บนสายพานลำเลียง เปิด "สวิตช์เปิดปิด 3" แล้วให้ขวดที่ต้องการซีลผ่านใต้ "กล่องซีล" เพื่อดำเนินการทดลองซีล เครื่องจะทำงานตามปกติด้วยความเร็วที่เท่ากับตอนที่ปิดฝาให้แน่น

จะเลือกเครื่องปิดผนึกแบบเหนี่ยวนำอย่างไร?

หากคุณบรรจุยาเม็ดหรือแคปซูลในขวด การปิดผนึกด้วยการเหนี่ยวนำอาจให้ข้อได้เปรียบแก่คุณ การปิดผนึกด้วยการเหนี่ยวนำจะสร้างการปิดผนึกที่มองเห็นได้ซึ่งรับรองความปลอดภัยของผลิตภัณฑ์แก่ผู้บริโภค เป็นผลให้คุณมีแนวโน้มที่จะได้รับบริการจากพวกเขาซ้ำ บทความนี้จะกล่าวถึงส่วนประกอบ การเลือกใช้ และการติดตั้งของการปิดผนึกด้วยการเหนี่ยวนำ

การใช้เครื่องปิดผนึกแบบเหนี่ยวนำต้องปิดฝาขวดด้วยฝาปิดที่มีซีลด้านในเป็นฟอยล์ ซึ่งบางครั้งเรียกว่าแผ่นซับ ในขณะที่ขวดที่มีฝาเคลื่อนที่ไปตามสายพานลำเลียง เครื่องปิดผนึกแบบเหนี่ยวนำจะหลอมรวมซีลด้านในเข้ากับปากขวดโดยใช้สนามแม่เหล็กไฟฟ้า หลังจากขวดออกจากสนามแม่เหล็กไฟฟ้าแล้ว ฟอยล์ก็จะเย็นตัวลง ซีลด้านในที่ปิดสนิทและแน่นหนาช่วยให้มองเห็นการงัดแงะได้ ป้องกันการรั่วไหล ช่วยป้องกันเด็ก และป้องกันผลิตภัณฑ์ของคุณจากฝุ่น หมอก ควัน ไอระเหย และก๊าซ ในบางกรณี ซีลด้านในยังช่วยยืดอายุการเก็บรักษาอีกด้วย

ส่วนประกอบของเครื่องปิดผนึกแบบเหนี่ยวนำ

ส่วนประกอบหลักสองส่วนของเครื่องปิดผนึกแบบเหนี่ยวนำคือแหล่งจ่ายไฟและคอยล์ปิดผนึก

แหล่งจ่ายไฟ - แหล่งจ่ายไฟ (อินเวอร์เตอร์) แปลงพลังงานอินพุตเป็นพลังงานและความถี่ที่จำเป็นในการปิดผนึกขวด กำลังไฟของแหล่งจ่ายไฟระบุถึงความเหมาะสมในการใช้งาน โดยทั่วไป ยิ่งขวดที่ต้องปิดผนึกมาก (และด้วยเหตุนี้สายการบรรจุขวดจึงยิ่งทำงานเร็วขึ้น) และยิ่งเปิดขวดได้กว้างขึ้น กำลังไฟที่ต้องการก็จะยิ่งสูงขึ้น ระบบแมนนวลหรือแบบมือถือต้องการเพียง 0.5 กิโลวัตต์ ในขณะที่สายความเร็วสูงอาจต้องใช้ 6 กิโลวัตต์ ซึ่งเป็นหน่วยที่ใหญ่ที่สุดในตลาด อุปกรณ์ที่ใช้งานได้จริงในอุตสาหกรรมมีกำลังไฟ 2 กิโลวัตต์

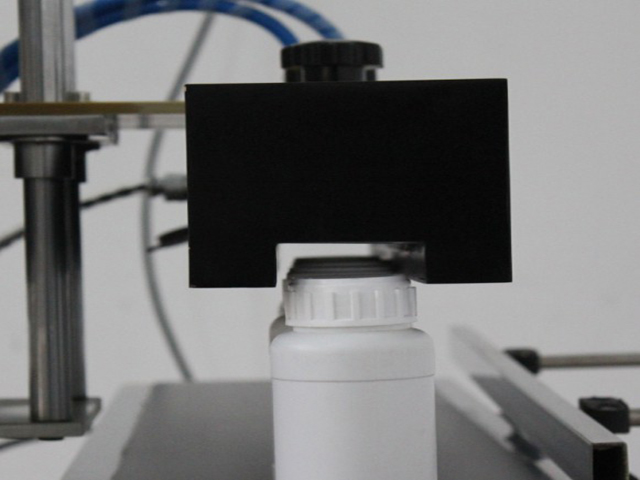

คอยล์ปิดผนึก - คอยล์ปิดผนึกเป็นตัวนำโลหะที่ล้อมรอบด้วยเฟอร์ไรต์และอยู่ในตัวเรือนที่ไม่นำไฟฟ้า เฟอร์ไรต์จะควบคุมและโฟกัสสนามแม่เหล็กไฟฟ้าเพื่อประสิทธิภาพในการปิดผนึก ขดลวดสามารถกำหนดค่าได้แทบทุกแบบ แต่การออกแบบพื้นฐานสองแบบคือ คอยล์แบนและคอยล์อุโมงค์ (หรือช่องทาง) คอยล์แบนใช้สำหรับซีลด้านในของฝาแบบป้องกันเด็กหรือฝาแบนมาตรฐานที่มีเส้นผ่านศูนย์กลางตั้งแต่ 20 ถึง 120 มิลลิเมตร คอยล์อุโมงค์ใช้กับฝาแบบปากจุก แบบจ่าย แบบดัน-ดึง แบบยอร์กเกอร์ หรือแบบฝาพับ ซึ่งส่วนใหญ่ไม่ได้ใช้สำหรับบรรจุยาในรูปแบบของแข็ง คุณสามารถติดตั้งคอยล์แบบใดแบบหนึ่งบนสายพานลำเลียงที่มีอยู่ หรือคุณสามารถรวมระบบเข้าด้วยกันโดยวางคอยล์และแหล่งจ่ายไฟไว้บนรถเข็นเพื่อให้เคลื่อนย้ายจากสายการผลิตหนึ่งไปยังอีกสายการผลิตได้ง่าย

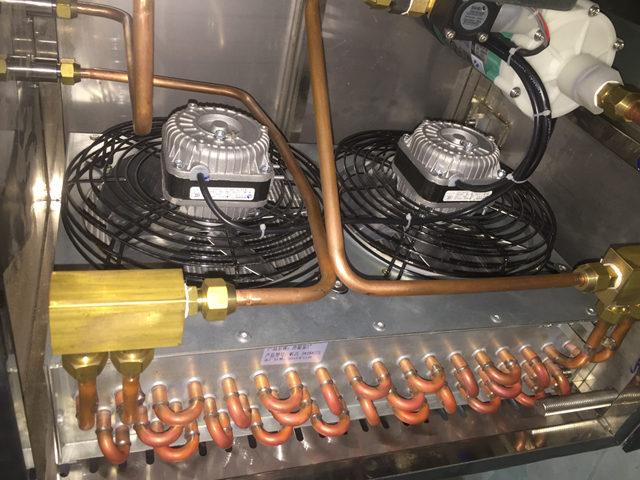

ระบบไร้น้ำ (ระบายความร้อนด้วยอากาศ) ได้เข้ามาแทนที่ระบบระบายความร้อนด้วยน้ำในฐานะประเภทของเครื่องปิดผนึกแบบเหนี่ยวนำที่ได้รับความนิยมมากที่สุด แม้ว่าระบบระบายความร้อนด้วยน้ำแบบกำหนดเองจะยังคงเป็นตัวเลือกที่ต้องการในสภาพแวดล้อมที่ต้องล้างหรือในโรงงานเคมีอันตรายเฉพาะทาง แต่ระบบไร้น้ำส่วนใหญ่เข้ามาแทนที่เครื่องระบายความร้อนด้วยน้ำมาตรฐาน เหตุใดจึงเป็นเช่นนั้น เนื่องจากเครื่องปิดผนึกแบบไร้น้ำ (ระบายความร้อนด้วยอากาศ) มีขนาดเล็กกว่าครึ่งหนึ่งและไม่จำเป็นต้องใช้เครื่องหมุนเวียนน้ำ เครื่องกรองน้ำ ท่อ หม้อน้ำ ปั๊ม และสวิตช์ควบคุมการไหล กล่าวโดยสรุป ระบบระบายความร้อนด้วยอากาศช่วยลดการบำรุงรักษา เชื่อถือได้มากกว่า และมีต้นทุนในการเป็นเจ้าของและใช้งานน้อยกว่า

คุ้มกับเงินที่เสียไป

เมื่อประเมินการซื้อเครื่องซีลเหนี่ยวนำ คุณควรทราบว่าผลตอบแทนจากการลงทุนส่วนใหญ่อยู่ที่ประโยชน์ในระยะยาวของการเพิ่มซีลภายใน ซึ่งยากที่จะประเมินได้ แต่เมื่อเปรียบเทียบเครื่องซีลเหนี่ยวนำ ให้ดูอายุการใช้งานที่คาดหวังได้จากเครื่องและคุณภาพการบริการที่คาดหวังได้จากซัพพลายเออร์

ก่อนอื่น คุณต้องตัดสินใจว่าการเพิ่มซีลด้านในขวดจะช่วยปรับปรุงบรรจุภัณฑ์ของคุณให้ดีขึ้นอย่างมีนัยสำคัญหรือไม่ ต่อไป ให้ดูระบบอิเล็กทรอนิกส์ของเครื่องซีล ซึ่งโดยทั่วไปจะกำหนดอายุการใช้งาน เครื่องซีลเหนี่ยวนำได้รับการผลิตให้ใช้งานได้ยาวนาน ในความเป็นจริง เครื่องซีลบางรุ่นที่ใช้กันทั่วไปในปัจจุบันมีอายุมากกว่า 25 ปีแล้ว อย่างไรก็ตาม ความพร้อมของอุปกรณ์อิเล็กทรอนิกส์ที่ใช้ในการสร้างอุปกรณ์เป็นปัจจัยสำคัญเสมอ เมื่อมีการอัปเกรดอุปกรณ์อิเล็กทรอนิกส์ การหาชิ้นส่วนทดแทนจะยากขึ้น ผู้ผลิตที่มีชื่อเสียงจะออกแบบอุปกรณ์โดยพิจารณาจากส่วนประกอบที่สามารถเปลี่ยนได้เป็นเวลาหลายปีข้างหน้า

เมื่อตรวจสอบบริการหลังการขายของซัพพลายเออร์ ให้ถามว่าผู้ขายจะ:

• แก้ไขปัญหาในระบบกับคุณทางโทรศัพท์หรือโดยการส่งช่างบริการ หรือคุณต้องส่งระบบกลับไปยังโรงงานเพื่อรับบริการ?
• จัดหาแหล่งจ่ายไฟแยกจากคอยล์ปิดผนึกหรือไม่ หากส่วนประกอบทั้งสองแยกจากกัน การที่ส่วนประกอบใดส่วนประกอบหนึ่งเสียหายจะไม่บังคับให้คุณต้องถอดระบบทั้งหมดออกจากการใช้งาน
• จัดหาชิ้นส่วนทดแทนได้อย่างรวดเร็วหรือไม่? โดยปกติแล้ว ชิ้นส่วนจะมาถึงโรงงานของคุณในวันถัดจากวันที่คุณสั่งซื้อ

สุดท้าย คุณอาจต้องการเลือกระบบที่มีขนาดใหญ่พอที่จะรองรับฝาขวดและขวดที่มีรูปร่างและขนาดต่างๆ ได้มากมาย รวมทั้งระบบที่สามารถรองรับความเร็วของสายสูงได้ ด้วยวิธีนี้ คุณจะไม่จำเป็นต้องเปลี่ยนอุปกรณ์หากการใช้งานของคุณเปลี่ยนไปหรือเอาต์พุตของคุณเพิ่มขึ้น การจ่ายเงินเพิ่มเล็กน้อยในตอนนี้สำหรับแหล่งจ่ายไฟขนาดใหญ่ขึ้นหรือการออกแบบคอยล์ที่ยืดหยุ่นยิ่งขึ้นอาจช่วยให้คุณประหยัดเงินในอนาคตได้ หากคุณทราบว่าการใช้งานจะเปลี่ยนไป ให้มองหาระบบที่ให้คุณเปลี่ยนคอยล์ปิดผนึกได้โดยไม่ต้องใช้เครื่องมือ ผู้บรรจุตามสัญญาส่วนใหญ่มักจะซื้อคอยล์ปิดผนึกมากกว่าหนึ่งอันเพื่อให้สามารถปิดผนึกฝาขวดที่มีขนาดและรูปแบบต่างๆ ได้มากมาย

อุปกรณ์เสริม

ตัวเลือกที่ได้รับความนิยมมากที่สุดได้แก่

• เครื่องตรวจจับความสมบูรณ์ของซีล ตรวจจับฟอยล์ที่หายไป ฝาที่หลวม ฝาที่เอียง และขวดที่ติดขัด
• อุปกรณ์คัดแยกแบบใช้ลม ทำงานร่วมกับเครื่องตรวจจับความสมบูรณ์ของซีล โดยจะคัดผลิตภัณฑ์ที่อาจจะไม่ได้ปิดผนึกออกไปยังถาดเพื่อไม่ให้ขวดที่มีซีลชำรุดเข้าถึงปลายสาย
• สัญญาณเตือนที่มองเห็นได้หรือได้ยิน ช่วยให้คุณทราบถึงปัญหาแม้ว่าจะอยู่ห่างจากระบบก็ตาม
• การสนับสนุนการตรวจสอบ IQ/OQ เป็นสิ่งที่จำเป็นสำหรับสายการบรรจุภัณฑ์ยาส่วนใหญ่ และคุณสมบัติในการติดตั้งและคุณสมบัติในการปฏิบัติงานก็กำลังเป็นที่นิยมในอุตสาหกรรมอาหารเสริมและอาหารเช่นกัน

การติดตั้ง

เครื่องซีลเหนี่ยวนำติดตั้งง่าย เครื่องซีลต้องใช้สายพานลำเลียงตรงยาว 3 ถึง 5 ฟุตเพื่อติดตั้งหรือวางคอยล์ซีล คอยล์จะต้องติดตั้งขนานกับสายพานลำเลียงเสมอ เพื่อป้องกันความร้อนโดยไม่ได้ตั้งใจ ควรเก็บบริเวณซีลให้ห่างจากชิ้นส่วนโลหะ
