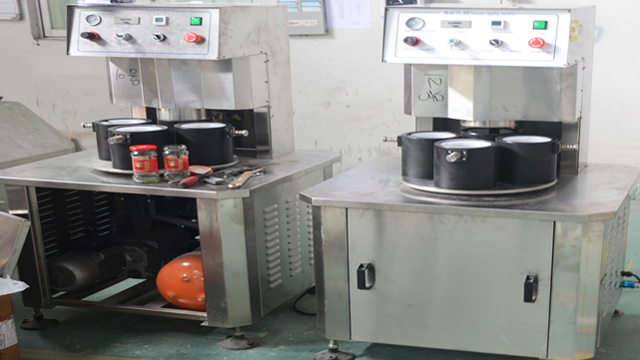

เครื่องปิดฝาขวดแก้วสูญญากาศแบบกึ่งอัตโนมัติสำหรับปิดฝาโลหะ

• รุ่น : เครื่องปิดฝาสูญญากาศ VK-SVC
• แหล่งจ่ายไฟ: AC220V/50-60Hz
• ความเร็วในการปิดฝา: 1200-1500bph
• กำลังไฟฟ้า: ≤1.3KW (รวมปั๊มสุญญากาศ)
• เส้นผ่านศูนย์กลางฝา: Φ30-Φ85mm, Φ85-Φ110mm
• ความสูงขวด: 50-180 มม., 120－250 มม.
• เส้นผ่านศูนย์กลางขวด: Φ30-Φ80mm, Φ80-Φ150mm
• ระดับสูญญากาศจำกัด: -0.08Mpa
• แรงบิดสูงสุด: 5-25N.M
• อัตราการบริโภคอากาศ: 0.5m3/0.7Mpa

เครื่องปิดฝาซีรีส์นี้เป็นเครื่องที่เราค้นคว้าและผลิตเองโดยมีประสบการณ์การผลิตมาหลายปี เป็นผลงานสร้างสรรค์ดั้งเดิมในประเทศ โดยใช้ปั๊มสุญญากาศในการดูดสูญญากาศ มีระดับสุญญากาศสูง ตั้งค่าแรงบิดในการปิดฝาและระดับสุญญากาศได้ตามความต้องการ เข้ากันได้กับขวดที่มีรูปร่างและขนาดต่างๆ มากมายสำหรับการปิดฝา มีความเข้ากันได้ดีและปรับแต่งได้ง่าย

ส่วนประกอบหลักด้านลมและไฟฟ้ามาจากแบรนด์ดังระดับโลก มีประสิทธิภาพเสถียรและเชื่อถือได้

ใช้กันอย่างแพร่หลายในขวดแก้วที่มีฝาแผ่นดีบุก การปิดฝาสูญญากาศสำหรับอาหาร อาหารกระป๋อง เครื่องดื่ม เครื่องปรุงรส ผลิตภัณฑ์ดูแลสุขภาพ และอุตสาหกรรมอื่นๆ

พารามิเตอร์ทางเทคนิค

• รุ่น : เครื่องปิดฝาสูญญากาศ VK-SVC
• แหล่งจ่ายไฟ: AC220V/50-60Hz
• ความเร็วในการปิดฝา: 1200-1500bph
• กำลังไฟฟ้า: ≤1.3KW (รวมปั๊มสุญญากาศ)
• เส้นผ่านศูนย์กลางฝา: Φ30-Φ85mm, Φ85-Φ110mm
• ความสูงขวด: 50-180 มม., 120－250 มม.
• เส้นผ่านศูนย์กลางขวด: Φ30-Φ80mm, Φ80-Φ150mm
• ระดับสูญญากาศจำกัด: -0.08Mpa
• แรงบิดสูงสุด: 5-25N.M
• อัตราการบริโภคอากาศ: 0.5m3/0.7Mpa

คำแนะนำการใช้งานสำหรับเครื่องปิดฝาสูญญากาศแบบกึ่งอัตโนมัติ

โครงสร้างและหลักการทำงาน

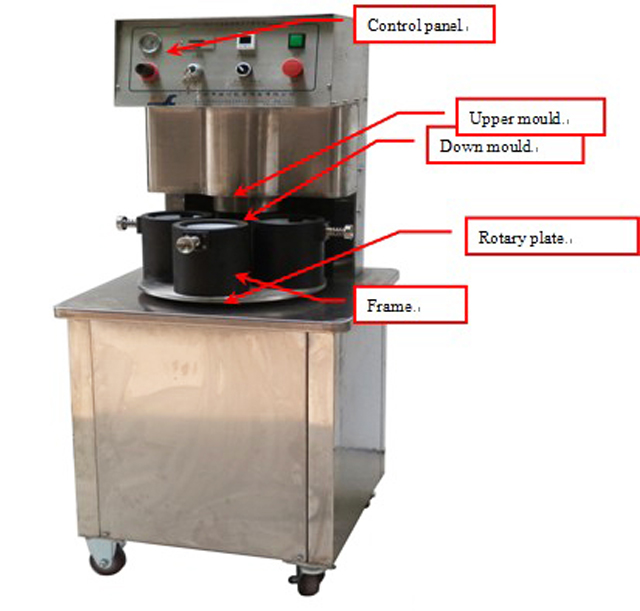

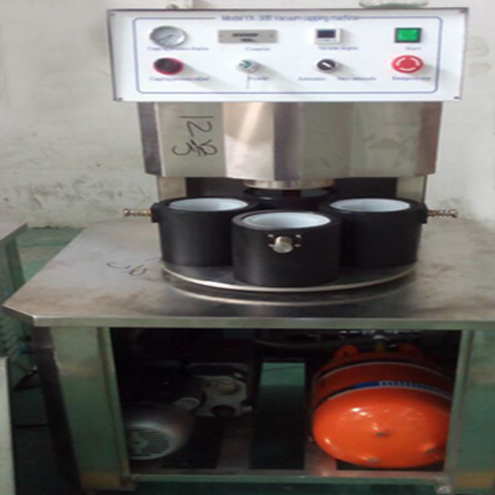

ภาพที่ 1: เครื่องปิดฝาสูญญากาศ

หลักการทำงานและฟังก์ชั่น

เครื่องจักรนี้ประกอบด้วยโครงเครื่อง แม่พิมพ์บน แม่พิมพ์ล่าง ระบบตำแหน่งหมุน โครงสร้างการปิดฝา ระบบสุญญากาศ ระบบควบคุมไฟฟ้าและแรงดัน

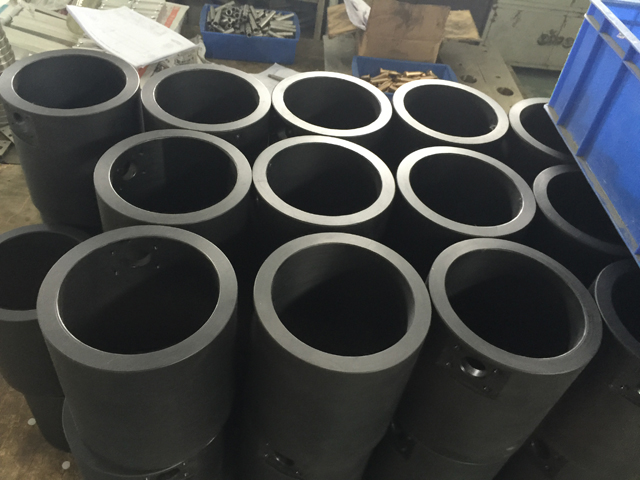

วิธีการทำงาน: ใส่แก้วพร้อมฝาปิดลงในแม่พิมพ์ด้านล่าง จากนั้นวางแม่พิมพ์ด้านล่างลงไปที่กึ่งกลางของหัวปิดฝาด้วยมือ จากนั้นเครื่องจะทำการปิดฝาด้วยสุญญากาศโดยอัตโนมัติ

เครื่องนี้มีฟังก์ชั่นดังต่อไปนี้:

เมื่อคุณวางแม่พิมพ์ลงไปที่กึ่งกลางของหัวปิดฝา เครื่องจะปิดฝาด้วยสุญญากาศโดยอัตโนมัติ

ฟังก์ชั่นการตั้งค่าสูญญากาศที่ต่ำที่สุด: หากเครื่องไม่สามารถบรรลุระดับสูญญากาศตามที่ตั้งไว้ เครื่องจะไม่ทำงานสำหรับขั้นตอนถัดไป

ฟังก์ชั่นแรงบิดในการปิดฝา: หัวปิดฝาจะเคลื่อนที่โดยกระบอกอากาศ และสามารถปรับได้ด้วยแรงดัน

โครงสร้างหลักและส่วนประกอบ:

ปั๊มสุญญากาศและถังสุญญากาศ:

ปั๊มสูญญากาศและถังสูญญากาศใช้เพื่อให้เกิดฟังก์ชันสูญญากาศ ปั๊มสูญญากาศควรมีน้ำมันสูญญากาศอยู่ น้ำมันสูญญากาศครึ่งหนึ่งอยู่ภายในก็เพียงพอ ห้ามใช้เครื่องนี้หากไม่มีน้ำมันสูญญากาศอยู่ภายในอีกต่อไป

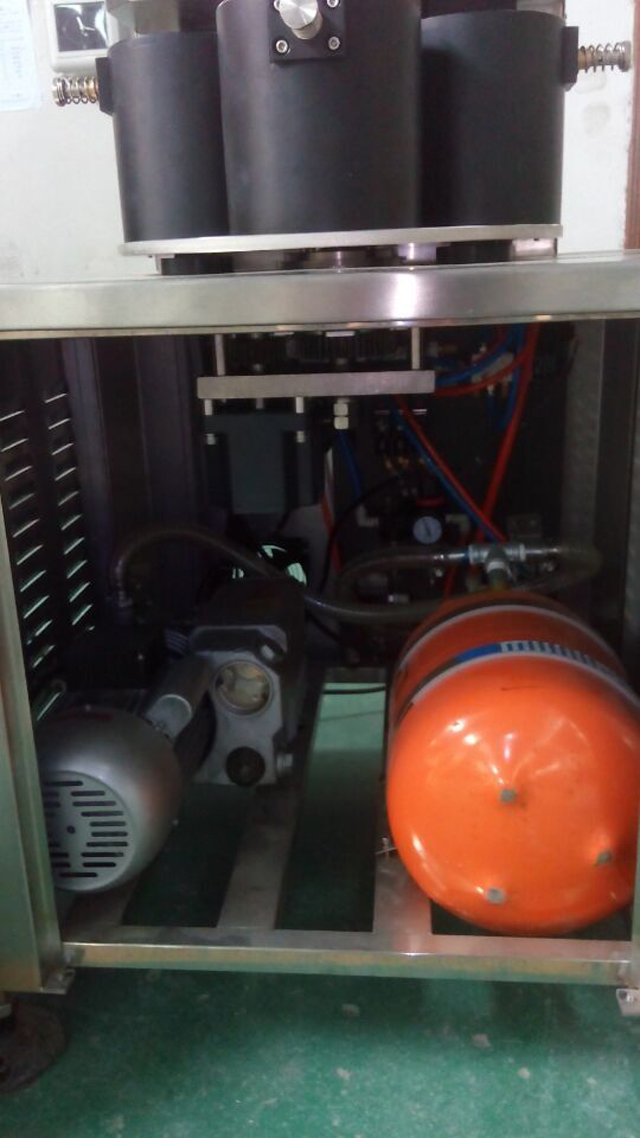

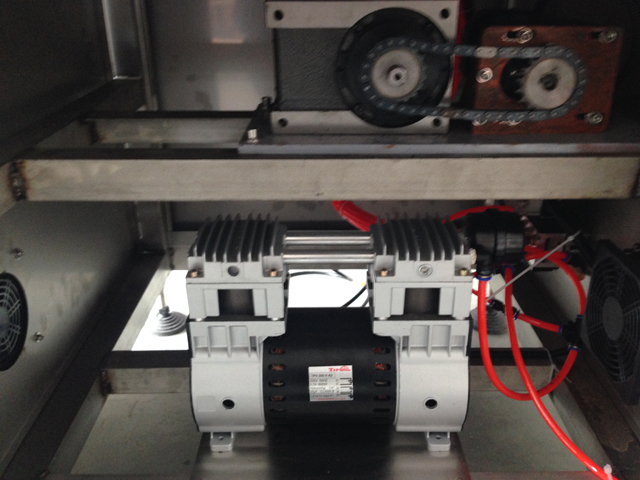

ภาพที่ 2 ถังสูญญากาศและปั๊มสูญญากาศ

กรุณาเชื่อมต่อปั๊มสุญญากาศและถังสุญญากาศตามภาพด้านบนและจ่ายพลังงาน

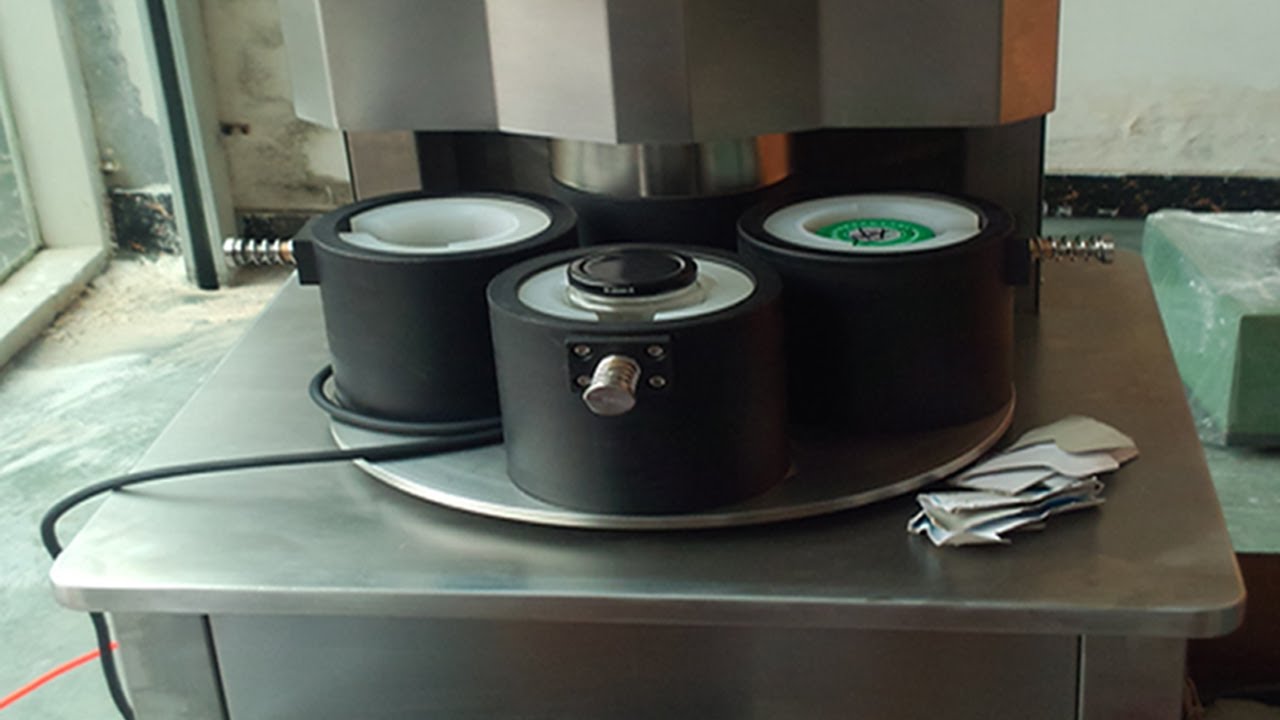

โครงสร้างแผ่นหมุน

ภาพที่ 3

แผ่นหมุนนี้จะเคลื่อนที่ด้วย 4 ขั้นตอน

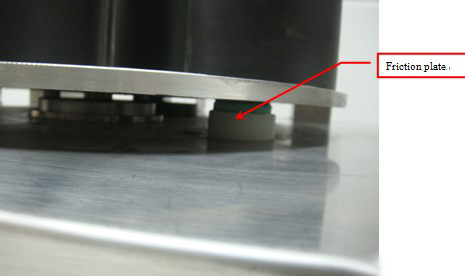

เพื่อให้แน่ใจว่าแผ่นหมุนจะเคลื่อนที่ได้อย่างสม่ำเสมอ แผ่นหมุนนี้จึงใช้แผ่นแรงเสียดทาน 3 แผ่นเพื่อสร้างแรงต้านทานเพื่อให้เกิดการเคลื่อนไหวที่สม่ำเสมอ ต้องรักษาเครื่องจักรให้สะอาดขณะทำงาน และแผ่นแรงเสียดทานจะสึกหรอลงเรื่อยๆ ดังนั้นจึงต้องตรวจสอบและเปลี่ยนแผ่นแรงเสียดทานเป็นประจำ

ภาพที่ 4

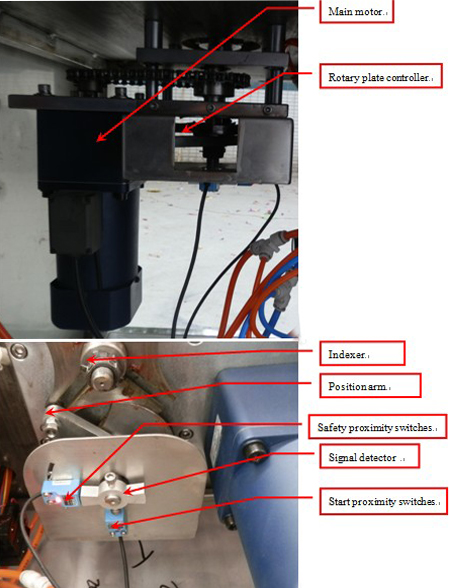

แผ่นหมุนจะเคลื่อนที่ด้วยมอเตอร์หลัก เมื่อเครื่องตรวจจับสัญญาณเคลื่อนไปที่สวิตช์ตรวจจับความใกล้เคียงเริ่มต้นและรับสัญญาณ (เครื่องตรวจจับสัญญาณและสวิตช์ตรวจจับความใกล้เคียงมีขนาดประมาณ 2-3 มม.) แม่พิมพ์ด้านบนจะเคลื่อนไปที่การปิดฝา เมื่อมีการปิดฝา มอเตอร์จะยังคงทำงาน เมื่อเครื่องตรวจจับสัญญาณเคลื่อนไปที่สวิตช์ตรวจจับความใกล้เคียงเพื่อความปลอดภัยและรับสัญญาณ มอเตอร์จะหยุดทำงาน

ภาพที่ 5

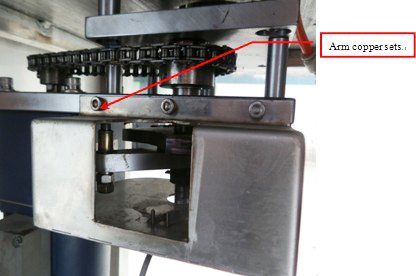

ชุดแขนทองแดงจะสึกหรอขณะใช้งาน ต้องทาจารบีเป็นประจำและเปลี่ยนเมื่อชำรุด เมื่อเปลี่ยนแล้วจะเห็นรูปที่ 5

โครงสร้างการปิดฝา

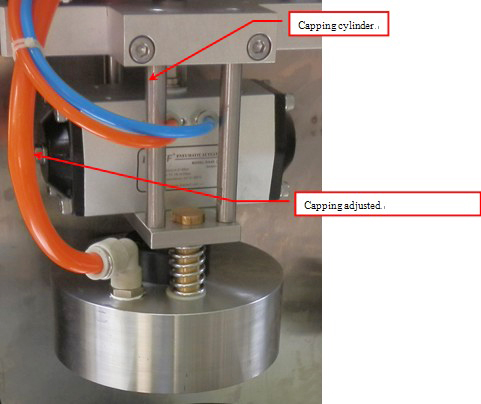

หัวปิดฝา

หัวปิดฝาจะเคลื่อนที่ด้วยกระบอกสูบเพื่อยกและลง เมื่อหัวปิดฝาลงมาจนถึงระดับสุญญากาศตามที่ตั้งไว้ หัวปิดฝาจะเคลื่อนที่ไปยังขั้นตอนถัดไป สามารถปรับแรงบิดในการปิดฝาได้ด้วยปุ่มแรงดันในการปิดฝาบนแผงควบคุม (ดังที่คุณเห็นในแผงควบคุม)

ยางสีแดงภายในหัวปิดเป็นชิ้นส่วนที่สึกหรอง่าย ต้องตรวจสอบและเปลี่ยนบ่อยๆ เมื่อปิดฝา หัวปิดต้องแนบกับฝาให้แน่น คุณสามารถใส่บางอย่างเข้าไปในแม่พิมพ์เพื่อให้ได้ความสูงที่แตกต่างกัน แต่ความสูงไม่สามารถมากเกินไปหรือถ้าสูงเกินไป คุณจะไม่สามารถใช้งานสูญญากาศได้ แต่ถ้าสูงไม่เพียงพอ ก็ไม่สามารถปิดฝาได้ โดยทั่วไป ระยะห่างระหว่างฝาและด้านบนของแม่พิมพ์จะอยู่ที่ 16-19 มม.

อุปกรณ์คลิกขวด

ภาพที่ 7

อุปกรณ์คลิกขวดคือการยึดขวดไว้ขณะปิดฝา เมื่อวางแผ่นหมุนแล้ว กระบอกคลิกขวดจะเคลื่อนที่เพื่อยึดขวดไว้ เพื่อให้แน่ใจว่าปิดฝาได้ดี

การติดตั้ง

1.เครื่องจักรจะต้องอยู่ในสถานที่ที่สะอาดและปลอดภัย

2. ตรวจสอบให้แน่ใจว่าสามารถหยุดฉุกเฉินได้ (ภาพที่ 5)

3. จ่ายไฟเพื่อเช็ค

4. ต่อเครื่องกับท่อส่งก๊าซเข้ากับเครื่องแยกน้ำมันและน้ำ ปรับแรงดันอากาศเป็น 0.6Mpa

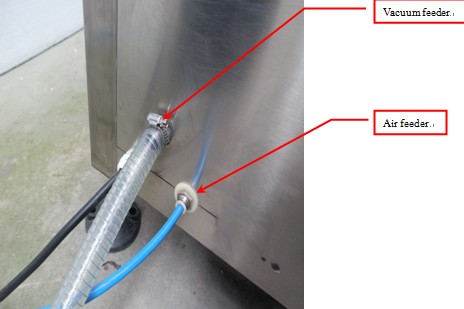

5. ต่อถังสูญญากาศเข้ากับเครื่อง ตรวจดูให้แน่ใจว่าไม่มีก๊าซรั่ว

ภาพที่ 8

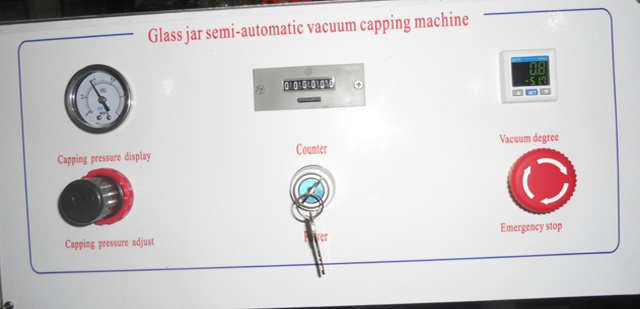

การทำงานของแผงควบคุม

รูปภาพ

แผงควบคุมประกอบด้วยตารางแรงดันการปิดฝา การปรับแรงดันการปิดฝา ตัวนับ สวิตช์เปิดปิด การปรับสุญญากาศ และการหยุดฉุกเฉิน

1. การปรับแรงดันการปิดฝาสามารถใช้เพื่อปรับแรงบิดในการปิดฝา โดยเมื่อหมุนตามเข็มนาฬิกา แรงดันจะเพิ่มขึ้น แรงบิดในการปิดฝาก็จะมากขึ้น แต่เมื่อหมุนทวนเข็มนาฬิกา แรงดันจะลดลง แรงบิดในการปิดฝาก็จะน้อยลง
2. หยุดฉุกเฉิน เมื่อเกิดเหตุการณ์ฉุกเฉิน ให้กดสวิตซ์หยุดฉุกเฉิน เครื่องจะอยู่ในสถานะปลอดภัย
3. ตัวนับคือการนับจำนวนแก้วที่คุณผลิตออกมา หากคุณกดปุ่มรีเซ็ต ตัวนับจะนับเป็นศูนย์
4. หากต้องการปรับระดับสูญญากาศ ให้กด “M” ในตารางปรับสูญญากาศ แล้วจะแสดง “St1” ให้กด “︽”“︾” เพื่อปรับ

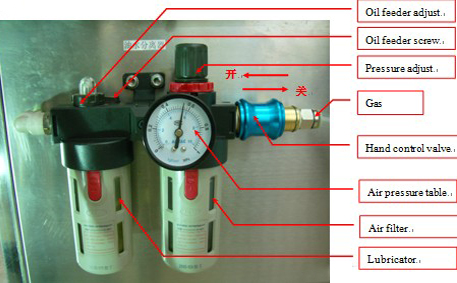

ตัวแยกน้ำมันและน้ำและแรงดันและการปรับตั้ง ( ภาพที่ 10 )

ภาพที่ 10

เครื่องแยกน้ำมันและน้ำประกอบด้วยวาล์วควบคุมมือ ตัวปรับแรงดัน โต๊ะปรับแรงดันอากาศ ตัวปรับน้ำมัน ไส้กรองอากาศ และตัวหล่อลื่น

วาล์วควบคุมมือคือการเปิดและปิดการจ่ายอากาศทั้งหมดของเครื่องจักร

การปรับแรงดันคือการจ่ายแรงดันให้กับเครื่องจักร โดยเมื่อหมุนตามเข็มนาฬิกา แรงดันจะเพิ่มขึ้น เมื่อหมุนทวนเข็มนาฬิกา แรงดันจะลดลง

ตารางแรงดันอากาศจะแสดงแรงดันการทำงานของเครื่องจักร

การปรับน้ำมันคือการจ่ายน้ำมันให้กับเครื่องจักร เมื่อหมุนตามเข็มนาฬิกา น้ำมันจะลดลง เมื่อหมุนทวนเข็มนาฬิกา น้ำมันจะเพิ่มขึ้น

ตัวกรองอากาศทำหน้าที่กำจัดน้ำออกจากอากาศอัด เมื่อความดันของตัวแยกน้ำมันและน้ำเป็นศูนย์ ตัวกรองอากาศจะกำจัดน้ำออกโดยอัตโนมัติ

เครื่องหล่อลื่นทำหน้าที่จ่ายน้ำมันให้กับเครื่องจักร โดยต้องปิดแหล่งจ่ายอากาศก่อน จากนั้นจึงเติมน้ำมันลงในเครื่องหล่อลื่น ครั้งละประมาณ 2-3 เดือน

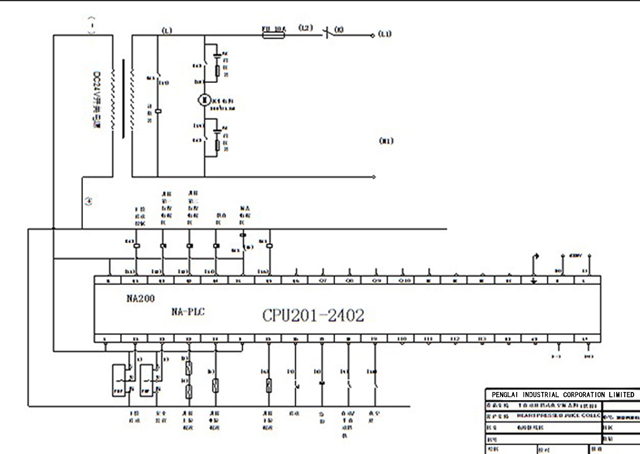

แบบไฟฟ้าสำหรับเครื่องปิดฝาสูญญากาศ
