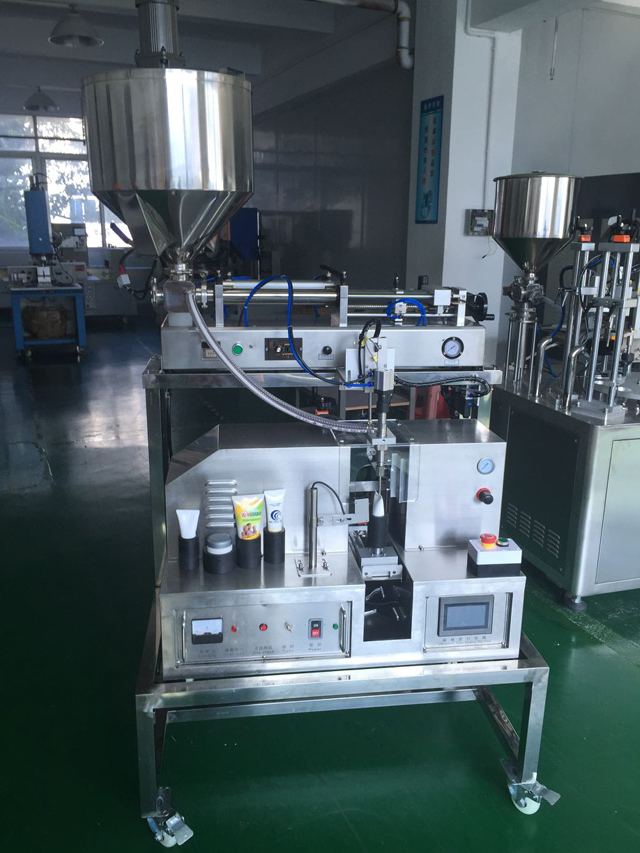

เครื่องบรรจุหลอดแบบกึ่งอัตโนมัติพร้อมอุปกรณ์ปิดผนึกด้วยคลื่นอัลตราโซนิก

• รุ่น : VK-TFS-002U
• แหล่งจ่ายไฟ: 220V/50HZ/เฟสเดียว
• กำลังไฟ : 1500 วัตต์
• ความถี่: 20kHz
• ความยาวท่อ: 40-280มม.
• เส้นผ่านศูนย์กลางท่อ: 10-80มม.
• ปริมาณบรรจุ : A: 5-30ml B: 6-60ml C: 10-120ml D: 25-250ml E: 50-500ml (ตัวเลือก)
• ขนาด: 735*670*1300มม.
• น้ำหนัก: 130กก.

ดูวีดีโอ

ฟังก์ชั่นและการใช้งาน

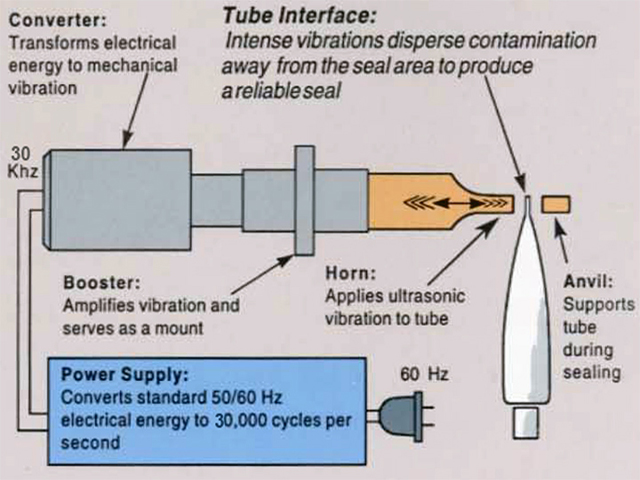

ใช้คลื่นอัลตราโซนิกในการเชื่อมปลายท่ออ่อนพลาสติก ไม่ต้องใช้กาว สารตัวเติม หรือตัวทำละลายใดๆ เมื่อทำการเชื่อม ไม่ต้องใช้ความร้อนมาก ใช้งานง่าย ความเร็วในการเชื่อมสูง ประสิทธิภาพสูง

เครื่องจักรนี้ใช้กันอย่างแพร่หลายในยาสีฟัน เครื่องสำอาง ผลิตภัณฑ์ทางการแพทย์ อาหาร และหลอดอุตสาหกรรม เป็นต้น

พารามิเตอร์หลัก

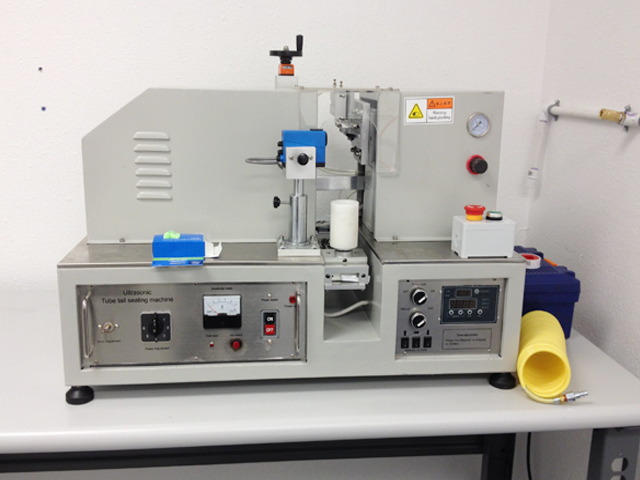

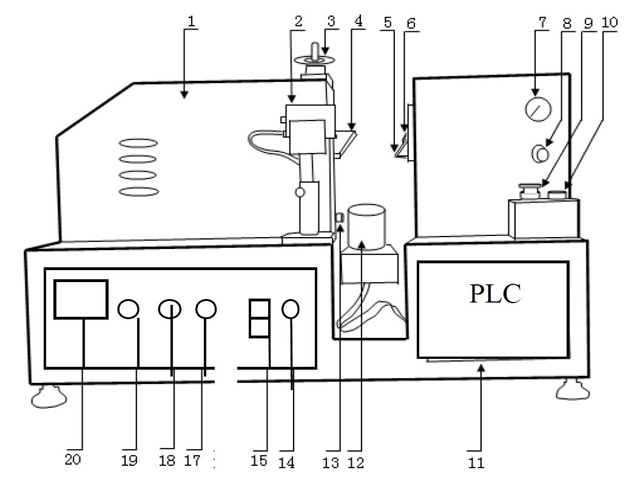

เค้าโครงเครื่องซีล

1. ตัวหลัก
2. เซ็นเซอร์
3. การปรับความสูงของท่อ
4. แม่พิมพ์ด้านหน้า
5. แม่พิมพ์ด้านหลัง
6. เครื่องตัด
7. มิเตอร์วัดแรงดันแก๊ส
8. ปรับแรงดันแก๊ส
9. ปุ่มฉุกเฉิน
10. ปุ่มเริ่มต้น
11. พีแอลซี
12. เจ้าของ
13. การปรับช่องว่างแม่พิมพ์
14. โคมไฟพลังงาน
15. สวิตซ์ไฟฟ้า
16. ปรับแต่งเสียง
17. การตรวจสอบ OSC
18. โคมไฟโอเวอร์โหลด
19. มิเตอร์โหลด

(หมายเหตุ: กรุณาตรวจสอบสกรูแม่พิมพ์ด้านหน้าหากมีการล็อคที่แข็งแรง เนื่องจากกลัวว่าเมื่อขนส่งและสกรูจะหลวม)

ส่วนปิดผนึก

• มอเตอร์สตาร์ท: ใช้สำหรับควบคุมการทำงานของตัวยึดท่อ
• การสตาร์ทกระบอกสูบการป้อน: ใช้เพื่อควบคุมการป้อนของตัวยึดท่อ
• การสตาร์ทกระบอกสูบอัลตราโซนิก: ใช้เพื่อควบคุมการทำงานของแม่พิมพ์ด้านบนและด้านล่าง
• กระบอกสูบการตัดแต่งเริ่มต้น: นี้เป็นสำหรับการควบคุมเครื่องตัด
• กระบอกเติม: ใช้สำหรับควบคุมหัวกระบอกเติมหรือหยุดเมื่อใช้งานด้วยตนเอง
• การเริ่มเติม: ใช้สำหรับควบคุมการเติมดาวหรือหยุดเมื่อทำการเติมด้วยตนเอง
• การสตาร์ทด้วยคลื่นเสียงความถี่สูง: ใช้เพื่อควบคุมความถี่ ซึ่งเหมือนกับ “18. การตรวจสอบ OSC”
• การวางแนวท่อบน: ใช้เพื่อควบคุมการเปิด/ปิดเซนส์
• การตั้งเวลา: สำหรับการปรับเวลาหน่วง/ เวลาเชื่อม/ เวลายึด
• เวลาหน่วง: 0.80
• เวลาในการเชื่อม : ท่อเส้นผ่านศูนย์กลาง 20 เวลาประมาณ 0.20 ท่อเส้นผ่านศูนย์กลาง 30 เวลาประมาณ 0.40 ท่อเส้นผ่านศูนย์กลาง 40 เวลาประมาณ 0.50 ท่อเส้นผ่านศูนย์กลาง 50 เวลาประมาณ 0.7
• ระยะเวลาการถือ: 0.35

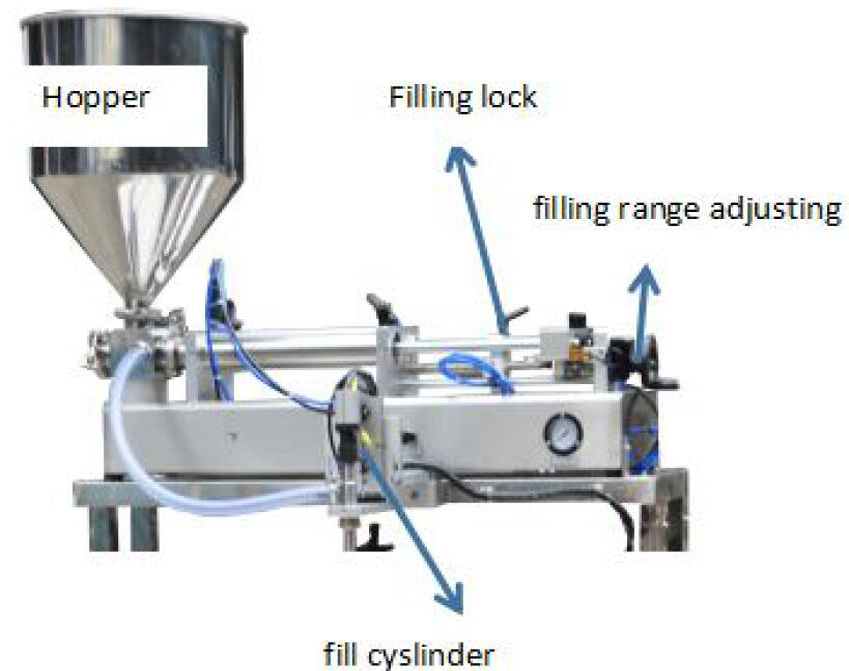

ส่วนการเติม

กระบวนการดำเนินการ

1. เชื่อมต่อไฟฟ้าและอากาศอัดอย่างถูกต้อง (แนะนำ 0.5MPa)
2. กดสวิตช์เปิดปิด
3. กดปุ่ม 'ตรวจสอบ OSC' และตั้งค่าปุ่ม 'ปรับแต่ง' พร้อมกัน โปรดใช้สกรูบนปุ่มปรับแต่ง คุณสามารถหมุนไปทางซ้ายหรือขวา ขณะค้นหาค่าต่ำสุดของ 'ไฟสัญญาณ' (จะต่ำกว่า 1A) ที่กำหนด 'การปรับความถี่' (อย่ากด 'ตรวจสอบ OSC' อย่างต่อเนื่อง ให้กดเป็นระยะๆ)
4. ใส่ท่อลงบนที่ยึด
5. กดปุ่ม 'สตาร์ทกระบอกสูบอัลตราโซนิก' แม่พิมพ์ด้านหน้าและด้านหลังจะถูกปิด ตั้งค่า 'การปรับช่องว่างแม่พิมพ์' ให้แม่พิมพ์ทั้งสองแตะกันและไม่มีช่องว่าง กดปุ่ม 'ตัวควบคุมเครื่องตัด' และยืนยันว่าเครื่องตัดจะทำงานได้อย่างราบรื่น (ต้องวางท่อพลาสติกบนที่ยึดท่อเมื่อคุณปรับ)
6. ตั้งแม่พิมพ์ด้านหน้าและแม่พิมพ์ด้านหลังและเครื่องตัดไว้ที่ตำแหน่งเดิม
7. ใส่ท่อบน 'Holder' และกด 'Feeding cylinder start' ท่อจะวิ่งระหว่างแม่พิมพ์สองอัน ปรับความสูงของที่ยึดหากจำเป็น (แนะนำว่าท่อจะสูงกว่าแม่พิมพ์ด้านหลัง 2 ถึง 3 มม.)
8. ทำท่อให้กลับคืนสู่ตำแหน่งเดิม
9. ตั้งค่าสถานะอัตโนมัติ ให้เปิดเซ็นเซอร์หากหลอดมีรหัสสี มิฉะนั้นให้ปิด
10. กดปุ่ม ‘อัตโนมัติ’ เครื่องจะทำงานอัตโนมัติ

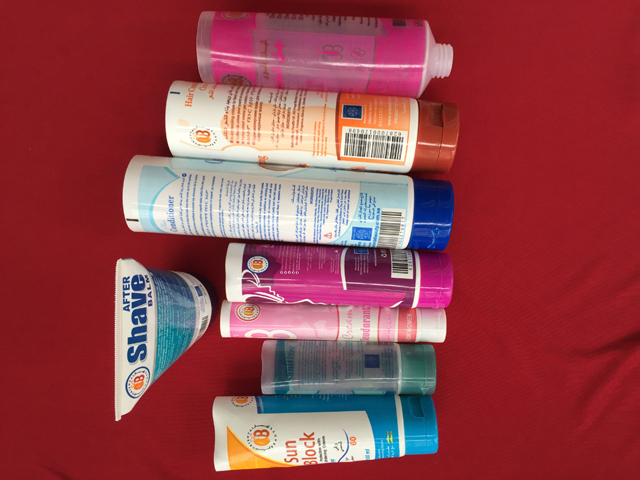

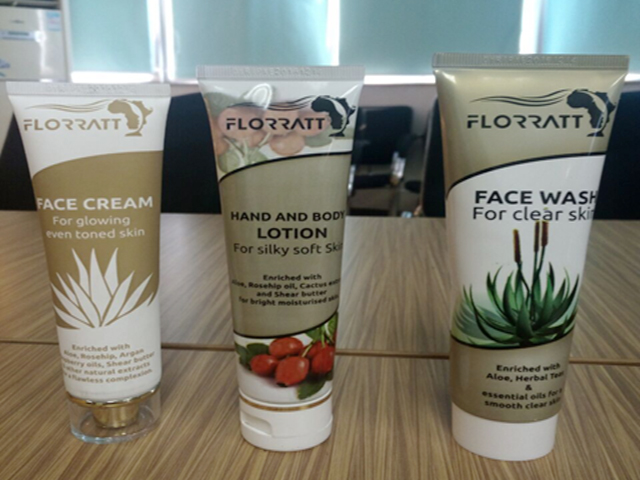

ตัวอย่าง

ความล้มเหลวและการเยียวยา
