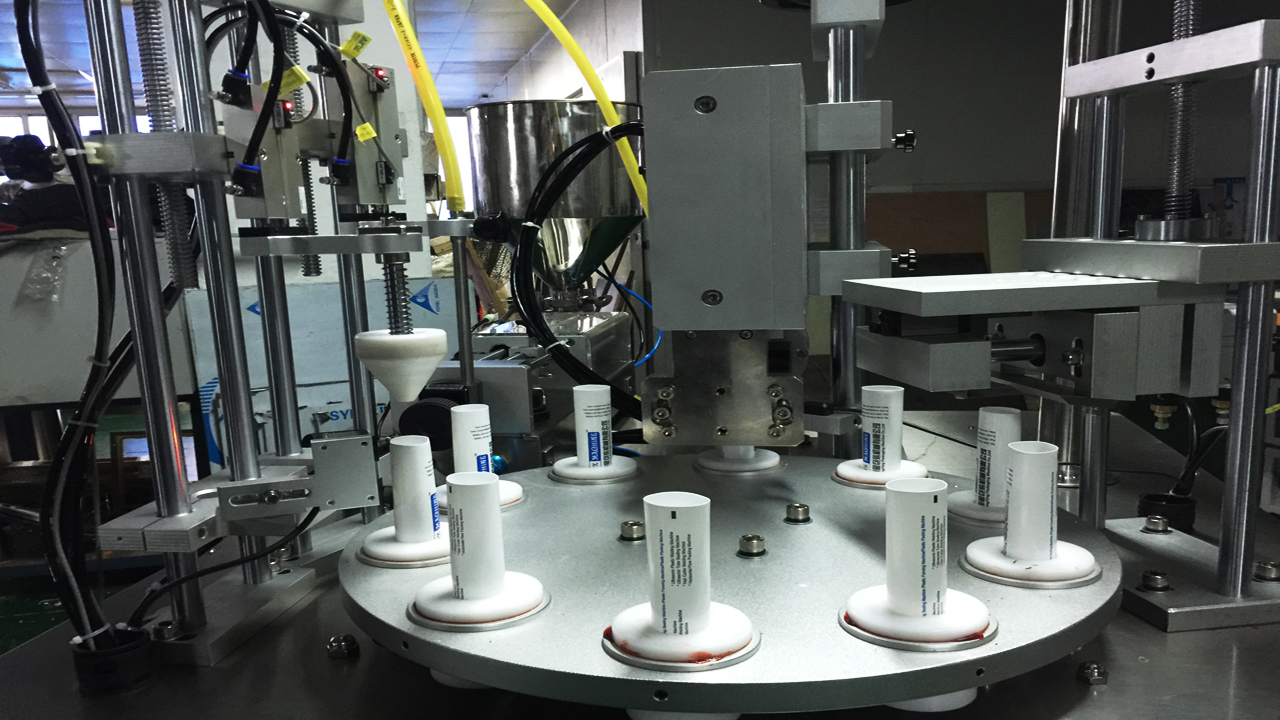

อุปกรณ์บรรจุหลอดโรตารีกึ่งอัตโนมัติพร้อมการปิดผนึกหางด้วยคลื่นอัลตราโซนิก

• รุ่น : VK-TFS-006U
• แหล่งจ่ายไฟ: AC220V 50/60HZ เฟสเดียว
• กำลังไฟฟ้า: 2 กิโลวัตต์
• ช่วงการบรรจุ: A: 5-30 มล. B: 6-60 มล. C: 10-120 มล. D: 25-250 มล. E: 50-500 มล.
• เส้นผ่านศูนย์กลางการปิดผนึก: 5-50 มม.
• ความสูงสูงสุด: 5-200มม.
• ความจุ: 20-30หลอด/นาที
• ขนาด : 1300*900*1550มม.
• ตะวันตกเฉียงเหนือ: 350กก.
• รหัส HS: 8422 303090
• ตัวเครื่อง: สแตนเลส 202#

ดูวีดีโอ

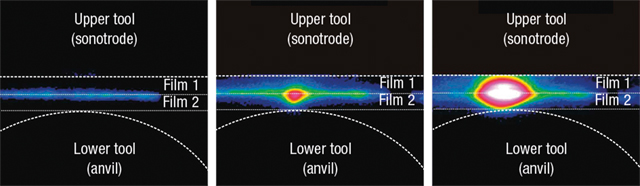

อุปกรณ์บรรจุหลอดด้วยเครื่องปิดผนึกด้วยคลื่นเสียงความถี่สูงเชื่อมโยงกับการปิดผนึกด้วยคลื่นเสียงความถี่สูง ความร้อนที่จำเป็นสำหรับการหลอมละลายจะเกิดขึ้นภายในชั้นปิดผนึกเทอร์โมพลาสติกเท่านั้น สำหรับการแปลงการสั่นสะเทือนเป็นความร้อนจากแรงเสียดทานในพื้นที่ โปรไฟล์ของทั่งหรือโซโนโทรดส่วนใหญ่จะเป็นเส้นตรงและมีรัศมีหรือพื้นที่ราบขนาดเล็ก โปรไฟล์เหล่านี้ช่วยให้มั่นใจได้ว่าพลังงานที่ป้อนจะโฟกัสได้ และด้วยเหตุนี้ เวลาปิดผนึกจึงสั้นลงระหว่าง 100 ถึง 200 มิลลิวินาที ด้วยการปิดผนึกด้วยคลื่นเสียงความถี่สูง ความร้อนจะเกิดขึ้นที่ด้านในของฟิล์ม ไม่ใช่จากความร้อนที่ป้อนเข้ามาจากภายนอก เช่นเดียวกับการปิดผนึกด้วยความร้อน ตัวอย่างเช่น เครื่องมือ (โซโนโทรดและทั่ง) ที่สัมผัสกับวัสดุบรรจุภัณฑ์โดยตรงจะยังคงเย็นตลอดกระบวนการเชื่อมทั้งหมด ชั้นรองรับยังคงเย็นเกือบหมด และเมื่อสิ้นสุดการป้อนพลังงาน ความร้อนจะกระจายออกสู่ภายนอกได้เร็วขึ้นเนื่องจากความแตกต่างของอุณหภูมิระหว่างชั้นรองรับและชั้นปิดผนึก ทำให้ความต้านทานการติดด้วยความร้อนสูงขึ้นอย่างมีนัยสำคัญ

การปิดผนึกด้วยคลื่นเสียงเหนือเสียงเหมาะเป็นพิเศษสำหรับ:

• ฟิล์มเทอร์โมพลาสติก (ถุงและซอง) ท่อ ถาด และถ้วย
• หลอด ถาด และถ้วย
• บรรจุภัณฑ์กระดาษแข็งเคลือบเทอร์โมพลาสติก
• วาล์วและช่องระบายอากาศบนฟิล์ม/วัสดุกรอง
• ฝาเกลียวบนบรรจุภัณฑ์กระดาษแข็งเคลือบ/ฟิล์ม

เมื่อเลือกอุปกรณ์บรรจุหลอดสำหรับหลอดพลาสติก สิ่งสำคัญคือต้องเข้าใจตัวเลือกการปิดผนึกหลอดประเภทต่างๆ ที่มีให้เลือก เครื่องจักรบรรจุหลอดมีตัวเลือกการปิดผนึกด้วยลมร้อน การปิดผนึกด้วยคลื่นเสียง การปิดผนึกด้วยแรงกระตุ้น หรือการปิดผนึกด้วยขากรรไกรร้อน การจับคู่ประเภทของหลอดบีบกับอุปกรณ์ปิดผนึกหลอดที่ถูกต้องมีความสำคัญมาก เพื่อให้แน่ใจว่าปิดผนึกหลอดได้อย่างแข็งแรงและเป็นมืออาชีพ วัสดุของหลอดแต่ละชนิดมีพฤติกรรมที่แตกต่างกัน ดังนั้น วัสดุที่ใช้กับหลอดเครื่องสำอางโพลีเอทิลีนแบบชั้นเดียวจึงอาจใช้ไม่ได้ผลกับหลอด COEX แบบหลายชั้น ขึ้นอยู่กับอุตสาหกรรมสำหรับผลิตภัณฑ์ที่กำหนด เช่น หลอดเครื่องสำอาง หลอดดูแลส่วนบุคคล หลอดยา หรือหลอดในครัวเรือนและอุตสาหกรรม การเลือกอุปกรณ์บรรจุและปิดผนึกหลอดที่ถูกต้องอาจเป็นเรื่องท้าทาย มาดูสองตัวเลือกยอดนิยมที่ใช้ในอุตสาหกรรมบรรจุภัณฑ์หลอดในปัจจุบันกัน

เครื่องซีลท่อลมร้อน

เครื่องปิดผนึกท่อที่ได้รับความนิยมมากที่สุดคือการปิดผนึกท่อด้วยลมร้อน ด้วยระบบนี้ ลมร้อนจะถูกสร้างขึ้นและเป่าเข้าไปในปลายเปิดของท่อพลาสติกหรือแผ่นลามิเนต ลมร้อนนี้จะแทรกซึมเข้าไปในผนังท่อพลาสติกและทำให้วัสดุมีความร้อนเพียงพอที่จะทำให้มันนิ่มและยืดหยุ่น จากนั้นขากรรไกรปิดผนึกท่อชุดหนึ่งจะจีบพลาสติกที่อ่อนตัวลงเพื่อเชื่อมปลายเปิดให้ปิด ข้อได้เปรียบหลักของเทคโนโลยีการปิดผนึกท่อนี้คือความเร็ว ข้อได้เปรียบอีกประการหนึ่งคือเครื่องปิดผนึกลมร้อนสามารถทำงานกับท่อลามิเนตหรือพลาสติกได้หลากหลาย ไม่ว่าวัสดุของท่อจะเป็น LDPE, MDPE, HDPE, PP, ชั้นเดียวหรือหลายชั้นพร้อมหรือไม่มีการป้องกัน EVOH การปิดผนึกท่อด้วยลมร้อนก็น่าจะใช้งานได้ อย่างไรก็ตาม ข้อเสียคือ จำเป็นต้องใช้หัวฉีดลมร้อนเฉพาะที่มีขนาดตามเส้นผ่านศูนย์กลางของท่อแต่ละเส้นที่บรรจุและปิดผนึก ซึ่งจะเพิ่มต้นทุนของชิ้นส่วนเปลี่ยนที่จำเป็นสำหรับการผลิตท่อ อย่างไรก็ตาม ต้นทุนของชิ้นส่วนรูปแบบจะน้อยมากเมื่อพิจารณาจากขนาดการผลิตที่มีปริมาณงานสูง เราขอแนะนำเครื่องปิดผนึกท่อแบบนี้หากขนาดการผลิตมากกว่า 20,000 ท่อ

เครื่องซีลท่อด้วยคลื่นอัลตราโซนิก

การปิดผนึกท่อด้วยคลื่นเสียงความถี่สูงเป็นอีกทางเลือกหนึ่งที่นิยมใช้ในอุตสาหกรรมบรรจุภัณฑ์ในปัจจุบัน เครื่องปิดผนึกท่อแบบแยกส่วนที่ใช้คลื่นเสียงความถี่สูงเป็นที่นิยมสำหรับการผลิตท่อปริมาณน้อย เครื่องบรรจุท่อยังสามารถติดตั้งระบบปิดผนึกท่อด้วยคลื่นเสียงความถี่สูงเป็นทางเลือกแทนการปิดผนึกด้วยลมร้อนได้ ด้วยการปิดผนึกท่อด้วยคลื่นเสียงความถี่สูง ท่อพลาสติกและลามิเนตจะถูกปิดผนึกด้วยการสั่นสะเทือนความถี่สูงของฮอร์นปิดผนึกด้วยคลื่นเสียงความถี่สูง การสั่นสะเทือนความถี่สูงนี้จะสร้างความร้อนสูงที่ผนังท่อ ซึ่งทำให้พลาสติกของท่อโพลีเอทิลีนอ่อนตัวลง ปลายเปิดของท่อพลาสติกจะถูกยึดให้ปิดภายใต้แรงกดจากฮอร์นปิดผนึกและทั่งปิดผนึกที่ตรงกัน จึงทำให้เกิดการเชื่อมที่แข็งแรง ข้อดีของการปิดผนึกท่อด้วยเทคโนโลยีคลื่นเสียงความถี่สูงคือใช้งานง่าย ไม่ต้องใช้ชิ้นส่วนขนาดสั่งทำพิเศษ และสามารถปิดผนึกผ่านการปนเปื้อนของผลิตภัณฑ์ในพื้นที่ปิดผนึกได้ เช่น เมื่อบรรจุผลิตภัณฑ์ลงในท่อจนล้น อย่างไรก็ตาม ข้อเสียคือความเร็วในการปิดผนึกท่อต่ำกว่าเมื่อเทียบกับการปิดผนึกด้วยลมร้อน สำหรับเครื่องปิดผนึกด้วยคลื่นเสียงความถี่สูงของเรา ข้อมูลพื้นฐานมีดังต่อไปนี้:

• เครื่องบรรจุและปิดผนึกท่อพลาสติกคอมโพสิต ทำจากสแตนเลส ใช้ปุ่มควบคุมกระบวนการทำงาน: ท่อเทียม หมุนอัตโนมัติ การบรรจุเชิงปริมาณ การตัดอัตโนมัติ การปิดผนึกด้วยความร้อน การตัดหาง ทางออกที่เสร็จสิ้น
• การทำงานทั้งหมดใช้การควบคุมจังหวะกระบอกสูบเต็มรูปแบบ ปรับปริมาณการบรรจุได้ง่าย สามารถปรับความเร็วในการบรรจุได้
• ใช้ได้กับพลาสติกทุกชนิดและท่อคอมโพสิต การบรรจุ การปิดผนึก การพิมพ์วันที่ การตัดหาง การปิดผนึกมีรูปลักษณ์เรียบร้อย ปิดผนึกอย่างแน่นหนา ความแม่นยำสูง มีเสถียรภาพดี

พารามิเตอร์พื้นฐาน

บันทึก: พารามิเตอร์ข้างต้นใช้เพื่อการอ้างอิงเท่านั้น

เครื่องจักรจะอัพเกรดพารามิเตอร์อย่างต่อเนื่องอาจทำให้เกิดความคลาดเคลื่อนที่เกิดขึ้นจริง โปรดเข้าใจ

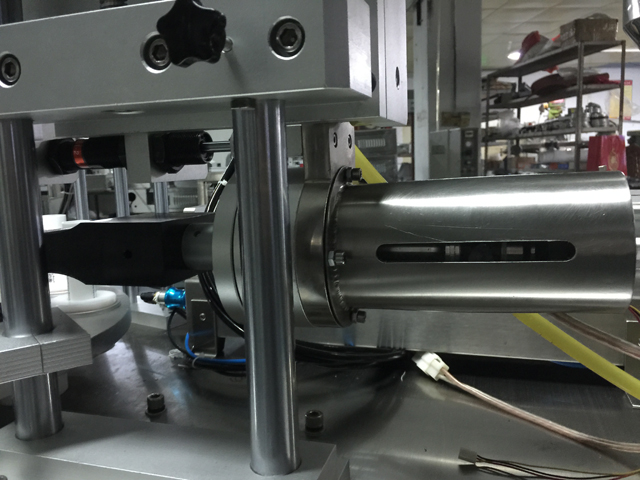

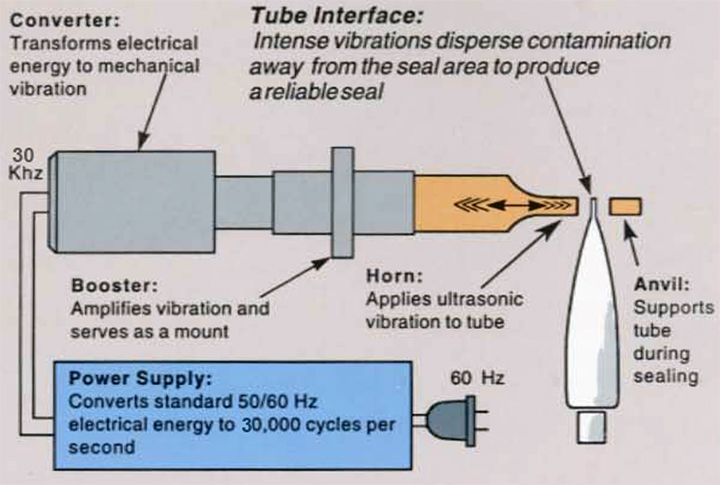

การปิดผนึกด้วยคลื่นเสียงเหนือเสียงทำงานอย่างไร

เครื่องปิดผนึกท่อด้วยคลื่นอัลตราโซนิกได้รับการออกแบบมาให้ติดตั้งกับเครื่องบรรจุแทบทุกรูปแบบ เมื่อท่อถูกเลื่อนไปยังสถานีปิดผนึกท่อด้วยคลื่นอัลตราโซนิก สวิตช์จะปิดเพื่อเริ่มวงจรการเชื่อม อากาศจะถูกนำเข้าไปในกระบอกสูบเพื่อเคลื่อนทั่งเชื่อมและแตรอัลตราโซนิกไปยังแนวแกนกลางของท่อ

ท่อจะถูกปิดไว้ที่ช่องว่างที่กำหนดไว้ล่วงหน้าและยึดไว้สำหรับการใช้พลังงานเสียง

แหล่งจ่ายไฟอัลตราโซนิกจะใช้พลังงานไฟฟ้า 50/60 เฮิรตซ์ และแปลงเป็นพลังงาน 30,000 รอบต่อวินาทีผ่านเครื่องกำเนิดกำลังไฟฟ้า

พลังงานไฟฟ้าความถี่สูงนี้จะถูกนำไปใช้กับตัวแปลงซึ่งแปลงกระแสไฟฟ้าให้เป็นแรงสั่นสะเทือนทางกลความถี่สูง

พลังงานเสียงทำให้แตรสั่นสะเทือนบริเวณปลายท่อด้วยความเร็ว 30,000 รอบต่อวินาที

แรงสั่นสะเทือนอันรุนแรงจะกระจายสิ่งปนเปื้อนออกจากพื้นที่ซีล และสร้างความร้อนเพื่อยึดวัสดุเข้าด้วยกัน

จากนั้นจะหยุดพลังงานและปิดท่อไว้ชั่วขณะ (โดยทั่วไปคือ 0.05 ถึง 0.150 วินาที)

จากนั้นท่อจะถูกส่งไปยังสถานีถัดไปบนสายการบรรจุ โดยทั่วไป เวลาในการทำงานจะอยู่ระหว่าง 45 ถึง 80 หน่วยต่อนาที ขึ้นอยู่กับเส้นผ่านศูนย์กลางและวัสดุของท่อ

คุณสมบัติผลิตภัณฑ์

• เครื่องจักรนี้สามารถใช้งานเป็นหน่วยป้องกันการระเบิดได้
• ส่วนใหญ่ใช้สำหรับการบรรจุน้ำ น้ำมัน โลชั่น หรือวัสดุที่มีลักษณะคล้ายแป้งในปริมาณมาก ตามความต้องการในการบรรจุ สามารถปรับระดับพื้นผิวการทำงานได้
• ปริมาณการบรรจุ 5-1000ML แบ่งออกเป็น 6 ซีรีย์ คือ A, B, C, D, E, F.
• โหมดการให้อาหาร: แรงโน้มถ่วงปกติ / ประเภทการดูดอัตโนมัติ เลือกหนึ่งอย่าง

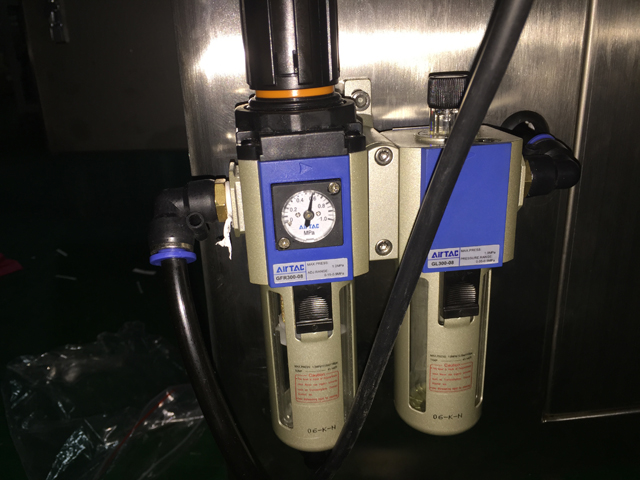

• การควบคุม: การควบคุมด้วยลม

สถานที่ทำงานสำหรับเครื่องบรรจุและปิดผนึกท่อแบบกึ่งอัตโนมัติ

1.ห้องปฏิบัติการ

2. การดำเนินการผลิตภาคอุตสาหกรรมด้วยสายการประมวลผลต่อเนื่อง

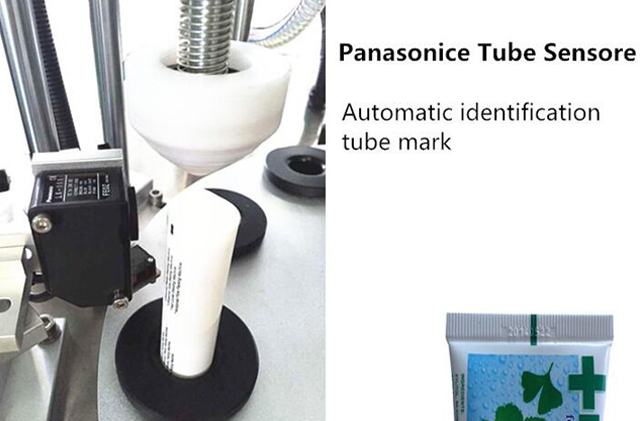

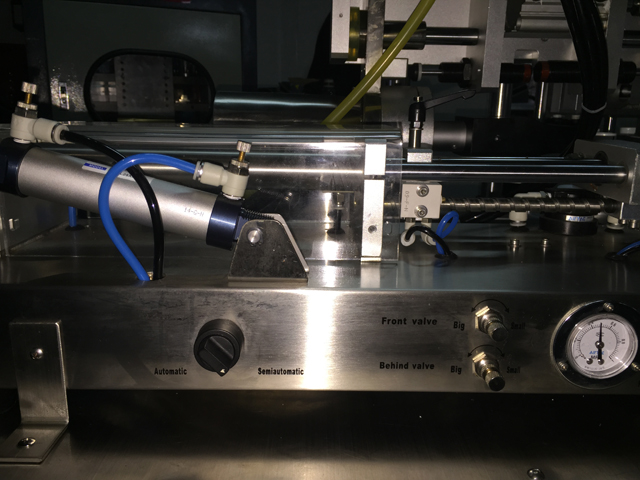

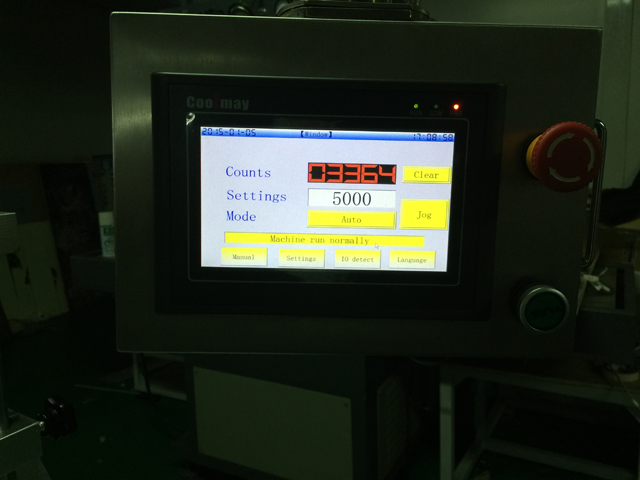

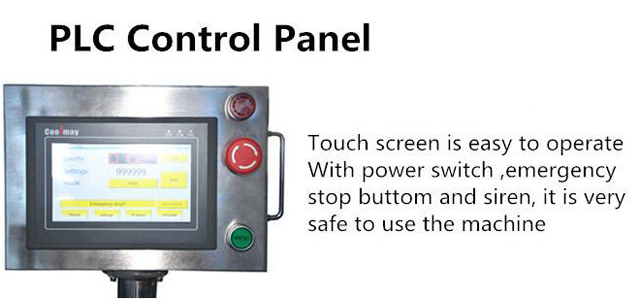

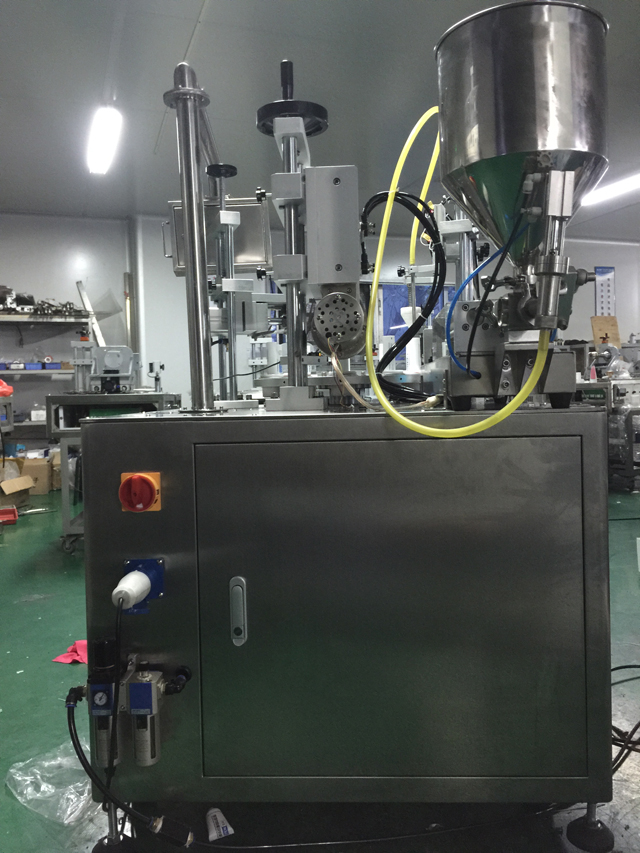

ภาพรายละเอียด

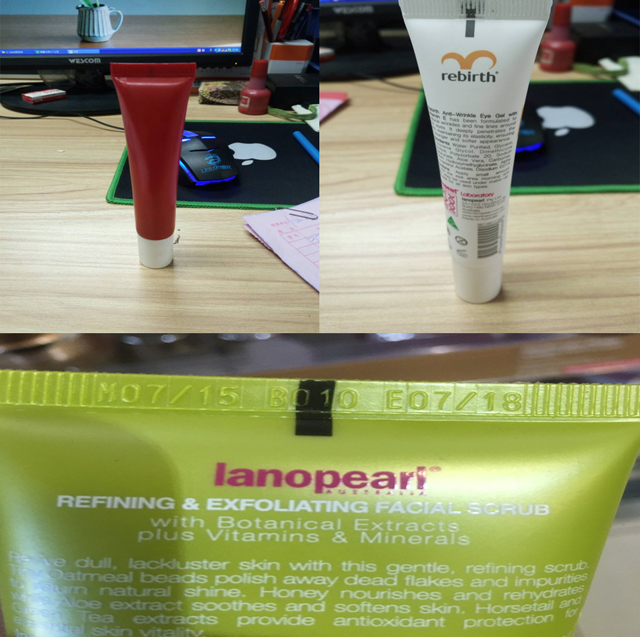

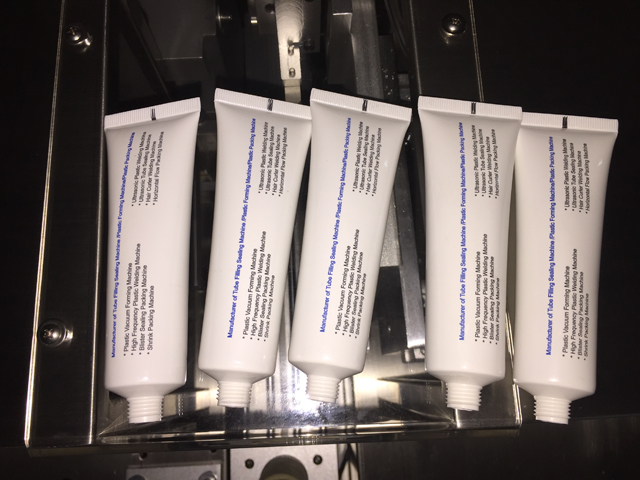

ตัวอย่างหลอด
