- รุ่น : VK-T807
- ความแม่นยำในการติดฉลาก: ±1 มม. (ไม่รวมค่าเบี่ยงเบนจากฉลากผลิตภัณฑ์)
- ความเร็วในการติดฉลาก: 20~40 ชิ้น/นาที (ขึ้นอยู่กับขนาดผลิตภัณฑ์)
- ขนาดผลิตภัณฑ์ที่ใช้ได้: 20≤ความยาว≤300มม., 20≤ความกว้าง≤200มม.
- ขนาดฉลากที่ใช้ได้: 20≤ความยาว≤150มม., 20≤ความกว้าง≤150มม.
- ขนาดเครื่อง: 970*790*1440มม.
- แรงดันลม : 0.6Mpa
- กำลังไฟ: 220V, 50/60HZ/140W
- น้ำหนัก: 99กก.

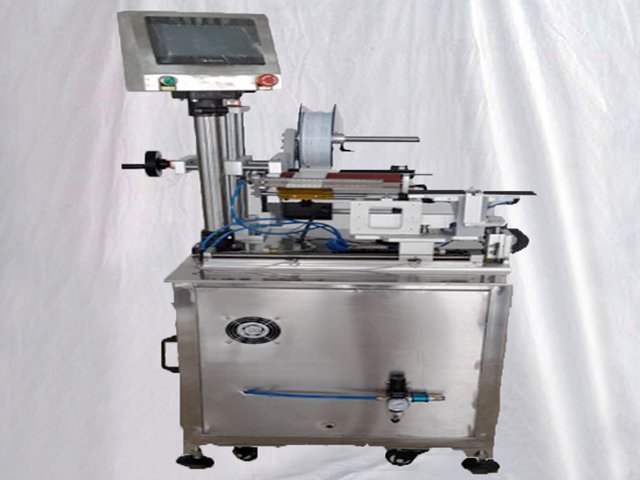

เครื่องติดฉลากลวดพื้นผิวกลมแบบแมนนวลเหมาะสำหรับการติดฉลากกาวหรือฟิล์มกาวบนลวด ท่อน้ำ ไขควง ฯลฯ แบบกึ่งอัตโนมัติ
เครื่องจักรทำงานอย่างไร:
เครื่องติดฉลากใช้ PLC เป็นแกนหลักในการรับสัญญาณและควบคุมการทำงานของระบบทั้งหมด เมื่อเหยียบสวิตช์เหยียบ สัญญาณจะถูกส่งไปยัง PLC และประมวลผลตามชุดโปรแกรม
จากนั้นให้ทำการลอกฉลากและป้อนฉลากให้เสร็จสมบูรณ์โดยเริ่มจากระบบควบคุมมอเตอร์สเต็ปเปอร์ ในขณะเดียวกัน เซ็นเซอร์ตำแหน่งฉลาก (เรียกอีกอย่างว่าตาไฟฟ้า) จะคอยสังเกตระยะห่างระหว่างฉลากที่ผ่านเสมอ
เมื่อฉลากผ่าน เซ็นเซอร์จะส่งสัญญาณไปยัง PLC ทันที จากนั้น PLC จะส่งสัญญาณไปยังระบบควบคุมมอเตอร์สเต็ปเปอร์ตามชุดโปรแกรมเพื่อหยุดและเริ่มระบบติดฉลากเพื่อให้กระบวนการติดฉลากเสร็จสมบูรณ์
หลักการทำงาน
ระบบส่งกำลัง :
มอเตอร์สเต็ปเปอร์จ่ายพลังงานเพื่อลอกฉลากโดยผ่านสายพานแบบซิงโครนัสที่ขับเคลื่อนกลไกแรงดึงและกลไกการรับวัสดุ เพื่อให้สามารถลอกฉลากและรีไซเคิลแผ่นรองกลาสซีนได้

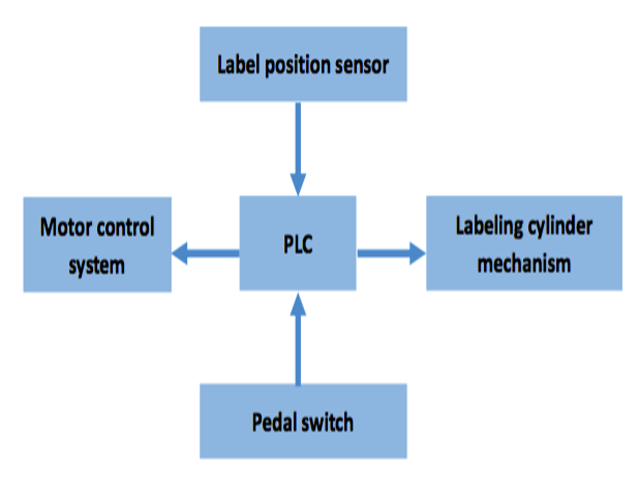

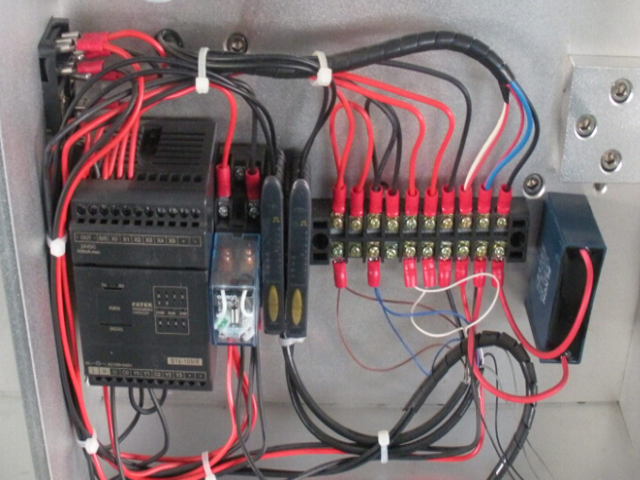

ระบบควบคุม:
เครื่องจักรนี้ควบคุมด้วยไฟฟ้าและแก๊ส สัญญาณจากเซ็นเซอร์ SICK และสวิตช์เหยียบจะถูกส่งไปยัง PLC เพื่อประมวลผล เพื่อให้กระบวนการทั้งหมดในการลอกฉลาก ติดฉลาก และนับฉลากสำเร็จ
การประยุกต์ใช้เครื่องติดฉลากสายไฟ:
ผลิตภัณฑ์ที่สามารถใช้ได้: ผลิตภัณฑ์ทรงกลมยาวซึ่งจะต้องมีการติดฉลากด้วยฉลากกระดาษหรือฉลากฟิล์มบนพื้นผิว
อุตสาหกรรมที่สามารถใช้ได้: ใช้กันอย่างแพร่หลายในอุตสาหกรรมไฟฟ้า, ยา, พลาสติก, ฯลฯ
ลักษณะทางเทคนิคของเครื่องติดฉลากสายไฟ:
โครงสร้างขนาดเล็กใช้พื้นที่น้อย เคลื่อนย้ายและโหลดได้ง่าย
การติดฉลากมีความแม่นยำและมีเสถียรภาพดี เรียบร้อย ไม่มีรอยยับ ไม่มีฟองอากาศ
ใช้งานและปรับแต่งได้ง่าย พนักงานใหม่สามารถใช้งานและปรับแต่งได้อย่างง่ายดายหลังจากผ่านการฝึกอบรมอย่างง่ายๆ
การดำเนินงานที่มั่นคง
ข้อมูลทางเทคนิค:
| แบบอย่าง | วีเค-ที807 |
| การติดฉลากความแม่นยำ | ±1มม. (ไม่รวมค่าเบี่ยงเบนจากฉลากผลิตภัณฑ์) |
| ความเร็วในการติดฉลาก | 20~40 ชิ้น/นาที (ขึ้นอยู่กับขนาดผลิตภัณฑ์) |
| ขนาดสินค้าที่ใช้ได้ | 20≤ความยาว≤300มม., 20≤ความกว้าง≤200มม |
| ขนาดฉลากที่ใช้ได้ | 20≤ความยาว≤150มม., 20≤ความกว้าง≤150มม |
| ขนาดเครื่องจักร | 970*790*1440มม. |
| แรงดันอากาศ | 0.6เมกะปาสคาล |
| พลัง | 220V, 50/60HZ/140W |
| น้ำหนัก | 99 |
การกำหนดค่า:
| ซีเนียร์ | รายการ | ยี่ห้อ | ปริมาณ | หน่วย | เครื่องหมาย |
| 1 | มอเตอร์สเต็ป | ยันคอน | 1 | พีซี | |
| 2 | โซลินอยด์ | เอสเอ็มซี | 4 | พีซี | |
| 3 | เซนเซอร์ (ไฟเบอร์ชนิด U) | คีย์เอ็นซ์ | 4 | พีซี | |
| 4 | พีแอลซี | พานาโซนิค | 1 | พีซี | |
| 5 | หน้าจอสัมผัส | เวนวิว | 1 | พีซี | |
| 6 | กระบอกสูบ | เอสเอ็มซี | 4 | พีซี | |
| 7 | เครื่องกำเนิดสุญญากาศ | เอสเอ็มซี | 2 | พีซี | |
| 8 | สวิตซ์ไฟฟ้า | เอสเอ็มซี | 1 | พีซี | |
| 9 | โฟโต้สวิตช์ | คีย์เอ็นซ์ | 3 | พีซี | |
| 10 | ตู้เครื่องจักรใช้วัสดุ SS304 ส่วนประกอบโครงสร้างใช้อลูมิเนียมออกซิไดซ์ แท่งชุบโครเมียม และ SS304 | ||||

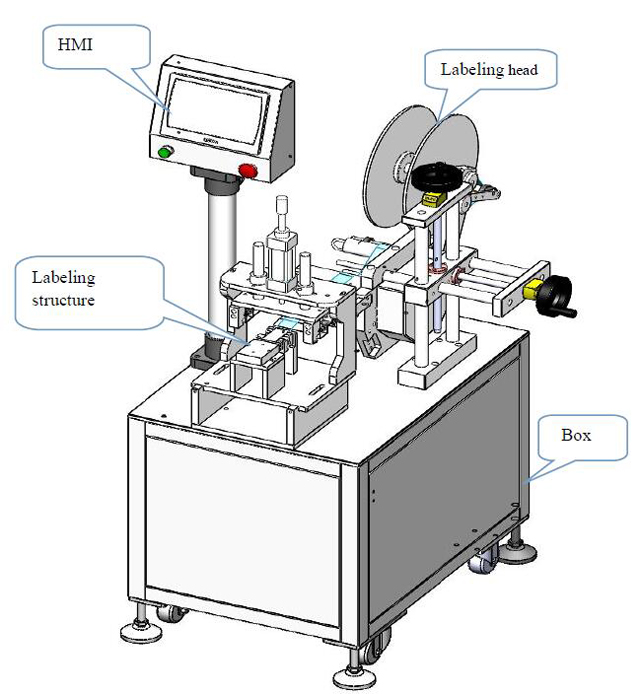

ภาพวาดอื่นๆ

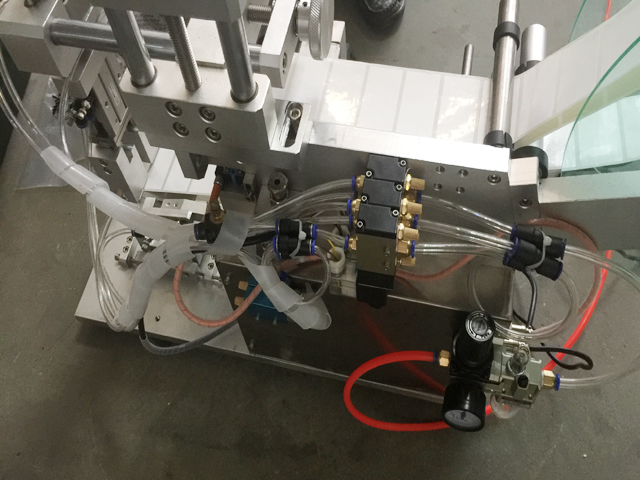

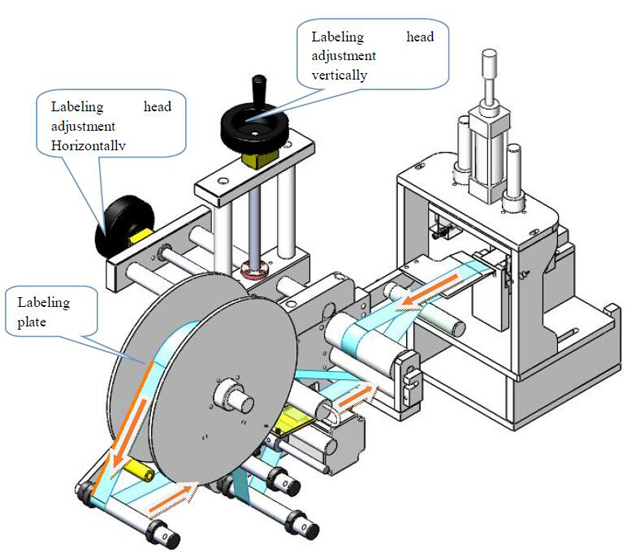

หัวติดฉลาก

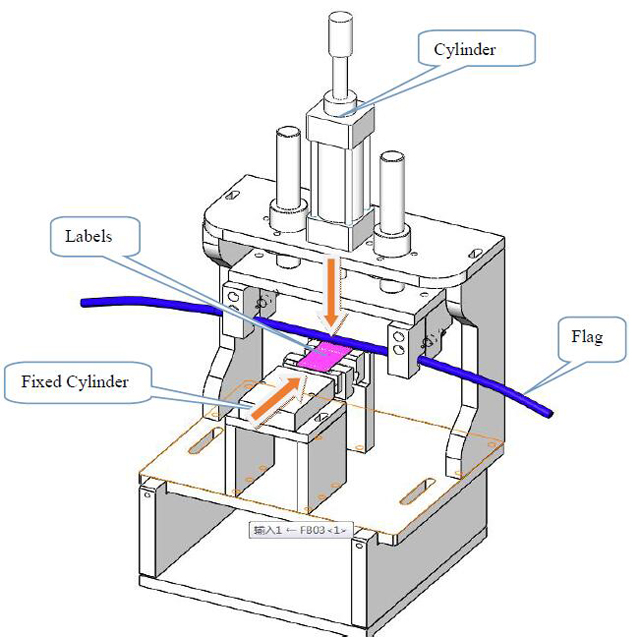

โครงสร้างการติดฉลาก

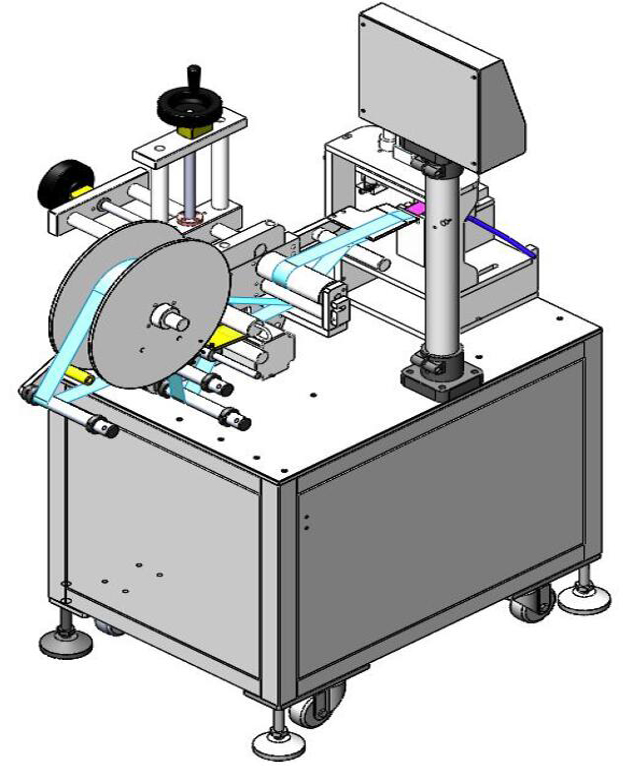

มุมมองด้านหลังของเครื่องติดฉลากลวด

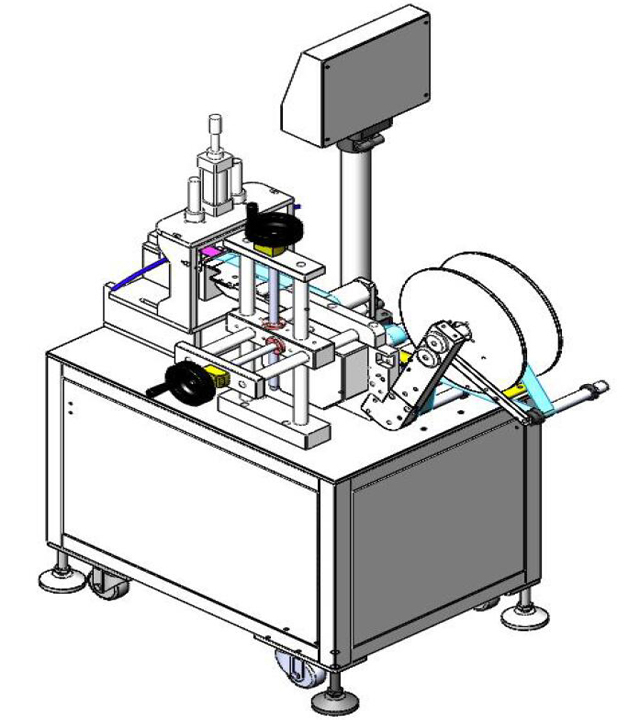

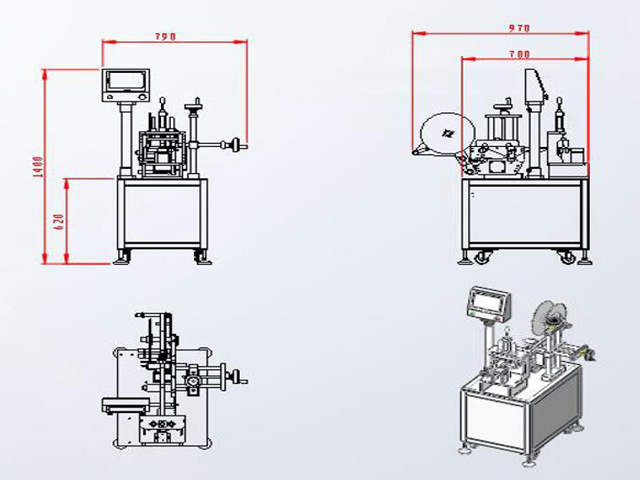

ขนาดภาพวาดของเครื่องติดฉลากลวดแบบกึ่งอัตโนมัติ:

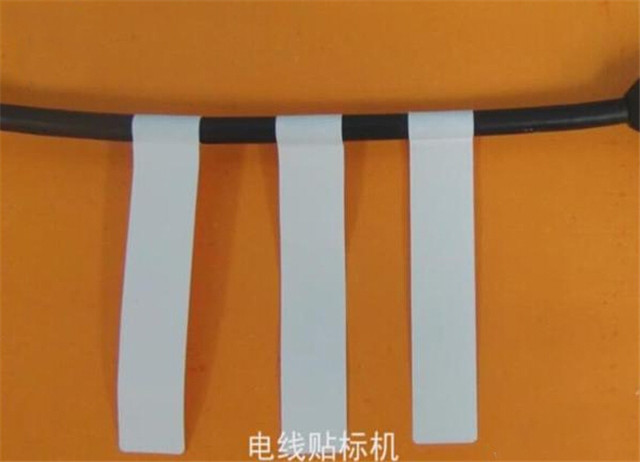

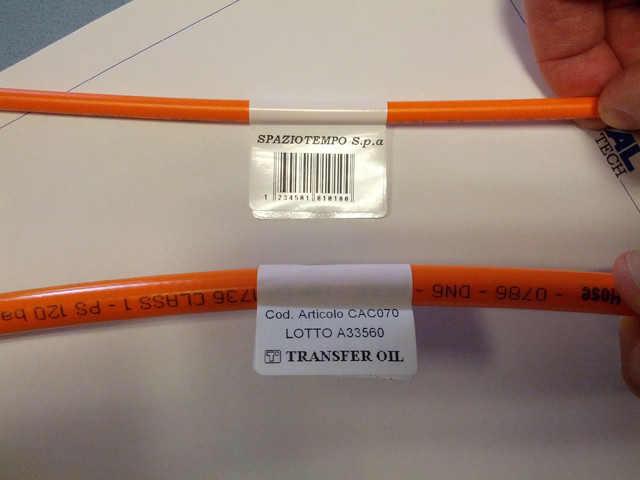

ตัวอย่างการติดฉลาก:
