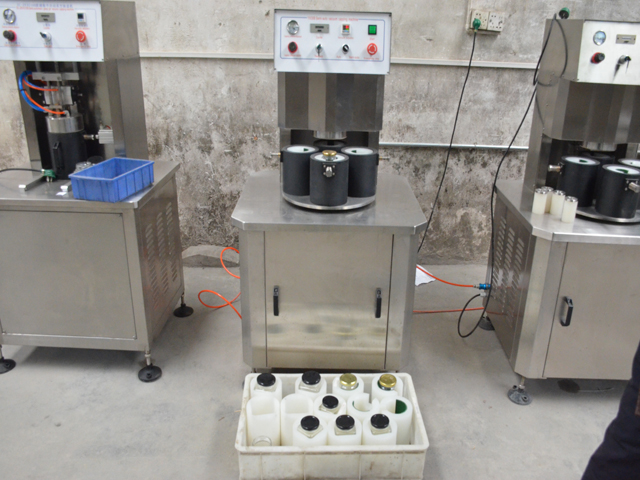

เครื่องปิดฝาขวดโหลแก้วแบบกึ่งอัตโนมัติพร้อมระบบสูญญากาศ

เครื่องปิดฝาขวดโหลแก้วแบบกึ่งอัตโนมัติ เครื่องปิดฝาสูญญากาศ

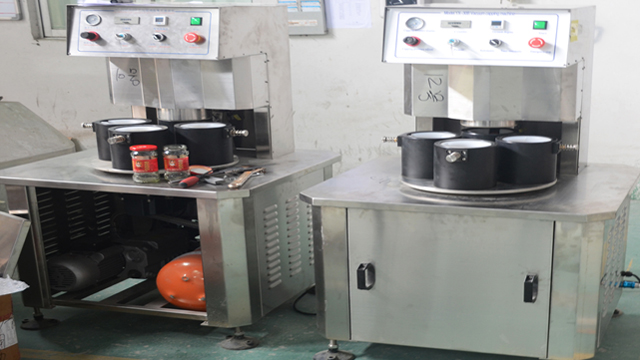

เครื่องปิดฝาขวดแก้วสูญญากาศ รุ่น VK-SVC
แหล่งจ่ายไฟ: AC220V/50-60Hz
ความเร็วในการปิดฝา: 1200-1500bph
กำลังไฟฟ้า: ≤1.3KW (รวมปั๊มสุญญากาศ)
เส้นผ่านศูนย์กลางฝา: Φ30-Φ85mm, Φ85-Φ110mm
ความสูงขวด: 50-180 มม., 120－250 มม.
เส้นผ่านศูนย์กลางขวด: Φ30-Φ80mm Φ80-Φ150mm
ระดับสูญญากาศจำกัด: -0.08Mpa
แรงบิดสูงสุด: 5-25 NM
อัตราการบริโภคอากาศ: 0.5m3/0.7Mpa
ขนาดเครื่อง: 750*700*1350มม.
น้ำหนัก : 157กก.

เครื่องปิดฝาซีรีส์นี้เราค้นคว้าและผลิตเองด้วยประสบการณ์การผลิตหลายปี เป็นผลงานสร้างสรรค์ดั้งเดิมในประเทศ โดยใช้ปั๊มสุญญากาศในการดูดสูญญากาศ มีระดับสุญญากาศสูง แรงบิดในการปิดฝาและระดับสุญญากาศสามารถตั้งค่าได้ตามความต้องการ เข้ากันได้กับขวดที่มีรูปร่างและขนาดต่างๆ มากมายสำหรับการปิดฝา มีความเข้ากันได้ดีและปรับแต่งได้ง่าย

ส่วนประกอบหลักด้านลมและไฟฟ้ามาจากแบรนด์ดังระดับโลก มีประสิทธิภาพเสถียรและเชื่อถือได้

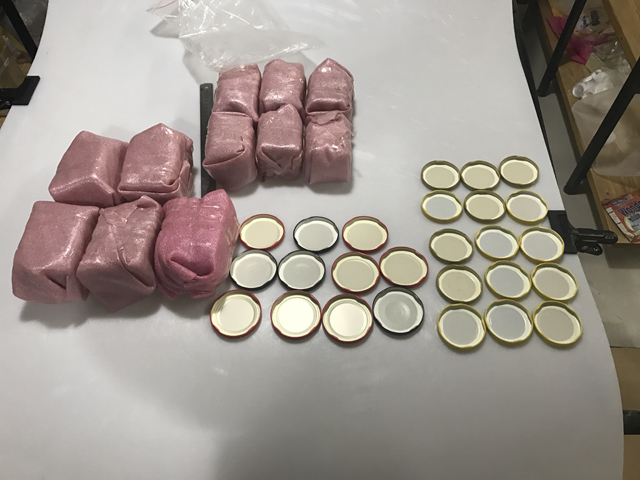

ใช้กันอย่างแพร่หลายในขวดแก้วที่มีฝาแผ่นดีบุก การปิดฝาสูญญากาศสำหรับอาหาร อาหารกระป๋อง เครื่องดื่ม เครื่องปรุงรส ผลิตภัณฑ์ดูแลสุขภาพ และอุตสาหกรรมอื่นๆ

แทนที่จะขันจากด้านข้างเหมือนในเครื่องปิดฝาแบบเกลียวอินไลน์ เครื่องปิดฝาแบบหัวจับจะมีหัวจับที่จับฝาได้อย่างแน่นหนาและหมุนฝาลงบนขวดจากด้านบน จึงตั้งค่ากลไกการยึดได้อย่างแม่นยำมากเพื่อควบคุมแรงบิดของฝา

เครื่องปิดฝาแบบหัวจับมีให้เลือกตั้งแต่แบบหัวเดียวไปจนถึงแบบหลายหัว ข้อดีที่สำคัญของเครื่องปิดฝาแบบหัวจับคือสามารถปรับขนาดให้ทำงานด้วยความเร็วสูงได้ และแน่นอนว่าสามารถบิดฝาได้อย่างแม่นยำ

ข้อเสียของเครื่องปิดฝาแบบหัวจับคือขวดแต่ละขนาดจำเป็นต้องเปลี่ยนชิ้นส่วน และหากขนาดฝาเปลี่ยนไป หัวจับทั้งหมดก็ต้องเปลี่ยนด้วย (ไม่ต้องพูดถึงความเป็นไปได้ที่การคัดแยกและการลำเลียงฝาอาจต้องเปลี่ยนชิ้นส่วนด้วย)

เมื่อพิจารณาซื้อเครื่องปิดฝาขวด ควรพิจารณาใช้ฝาแบบเดียวกันสำหรับขวดทุกขวดในสายการผลิตอย่างจริงจัง เนื่องจากชิ้นส่วนสำหรับเปลี่ยนขวดมีราคาค่อนข้างถูกเมื่อเทียบกับการเปลี่ยนหัวจับสำหรับฝาขวดหลายประเภท

พารามิเตอร์ทางเทคนิคหลัก:

รุ่น : VK-SVC

แหล่งจ่ายไฟ: AC220V/50-60Hz

ความเร็วในการปิดฝา: 1200-1500bph

กำลังไฟฟ้า: ≤1.3KW (รวมปั๊มสุญญากาศ)

เส้นผ่านศูนย์กลางฝา: Φ30-Φ85mm, Φ85-Φ110mm

ความสูงขวด: 50-180 มม., 120－250 มม.

เส้นผ่านศูนย์กลางขวด: Φ30-Φ80mm Φ80-Φ150mm

ระดับสูญญากาศจำกัด: -0.08Mpa

แรงบิดสูงสุด: 5-25N.M

อัตราการบริโภคอากาศ: 0.5m3/0.7Mpa

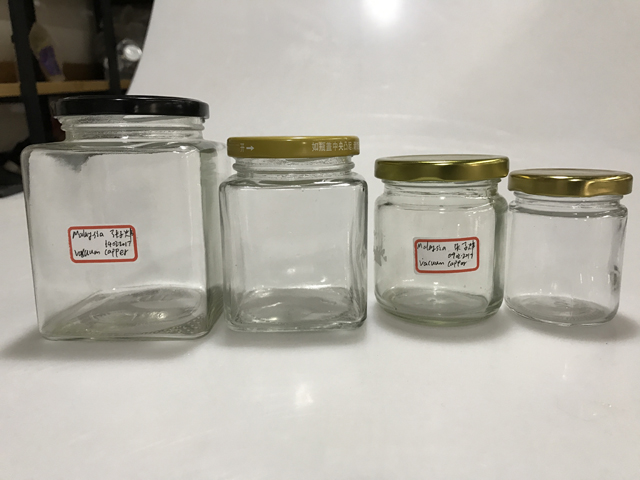

เครื่องจักรควรปรับแต่งตามตัวอย่างขวดจริงที่ส่งมาจากลูกค้า:

คำแนะนำการใช้งาน:

ก. โครงสร้างและหลักการทำงาน

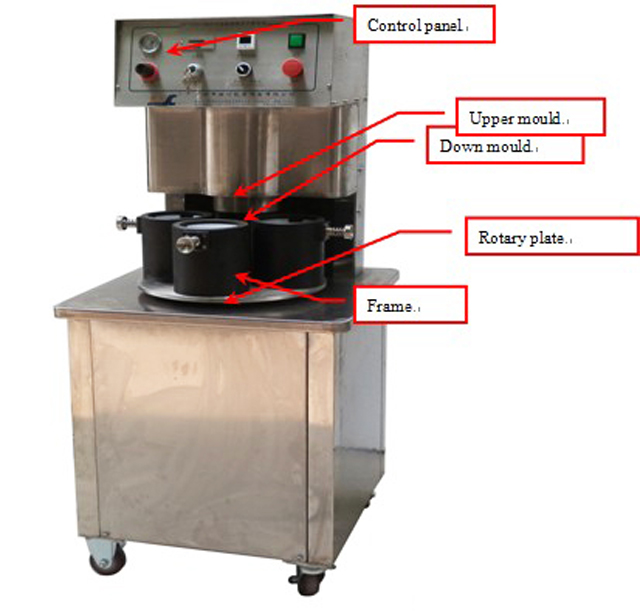

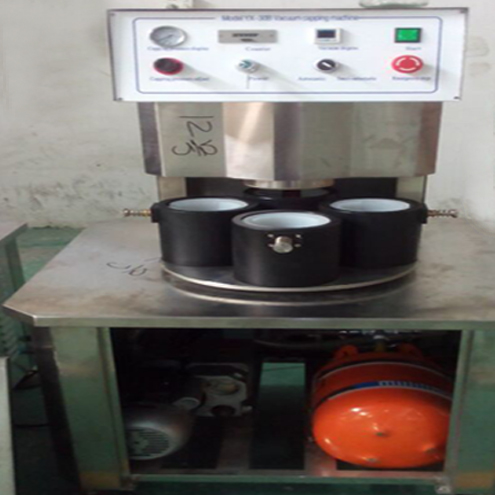

ภาพที่ 1 เครื่องปิดฝาสูญญากาศ

หลักการทำงานและฟังก์ชั่น

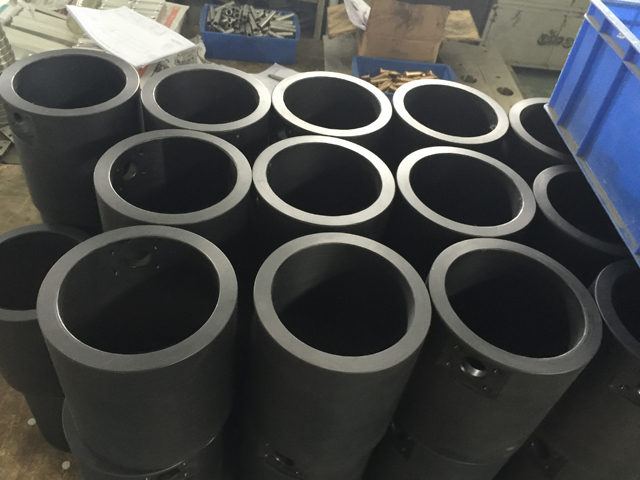

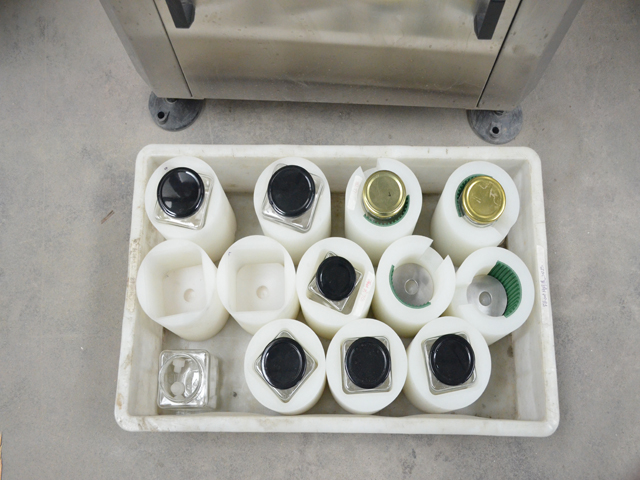

เครื่องนี้ประกอบด้วยโครงเครื่อง แม่พิมพ์บน แม่พิมพ์ล่าง ระบบตำแหน่งหมุน โครงสร้างการปิดฝา ระบบสูญญากาศ ระบบควบคุมไฟฟ้าและแรงดัน ทำงานดังนี้: ใส่แก้วที่มีฝาปิดลงในแม่พิมพ์ล่าง จากนั้นวางแม่พิมพ์ล่างลงไปที่กึ่งกลางของหัวปิดฝาด้วยมือ จากนั้นเครื่องจะทำการปิดฝาด้วยสูญญากาศโดยอัตโนมัติ

เครื่องนี้มีฟังก์ชั่นดังต่อไปนี้:

1. เมื่อคุณวางแม่พิมพ์ลงไปที่กึ่งกลางของหัวปิดฝา เครื่องจะปิดฝาด้วยสุญญากาศโดยอัตโนมัติ

2. ฟังก์ชั่นการตั้งค่าสูญญากาศที่ต่ำที่สุด: หากเครื่องไม่สามารถบรรลุระดับสูญญากาศตามที่ตั้งไว้ เครื่องจะไม่ทำงานสำหรับขั้นตอนถัดไป

3. ฟังก์ชันแรงบิดการปิดฝา: หัวปิดฝาจะเคลื่อนที่โดยกระบอกอากาศ และสามารถปรับได้ด้วยแรงดัน

โครงสร้างหลักและส่วนประกอบ:

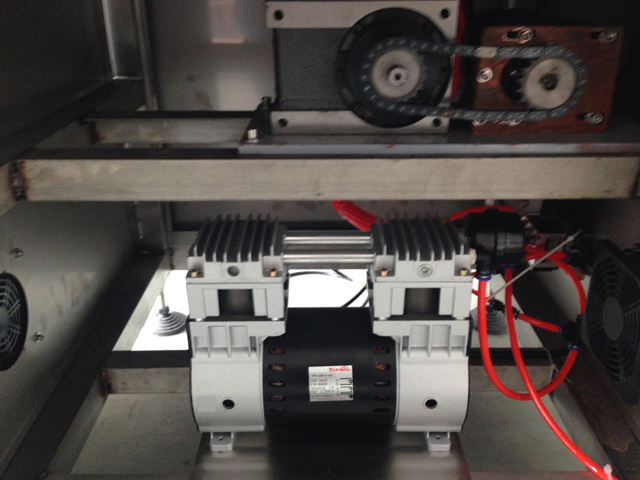

ปั๊มสุญญากาศและถังสุญญากาศ:

ปั๊มสูญญากาศและถังสูญญากาศใช้เพื่อให้เกิดฟังก์ชันสูญญากาศ ปั๊มสูญญากาศควรมีน้ำมันสูญญากาศอยู่ น้ำมันสูญญากาศครึ่งหนึ่งอยู่ภายในก็เพียงพอ ห้ามใช้เครื่องหากไม่มีน้ำมันสูญญากาศอยู่ภายในอีกต่อไป

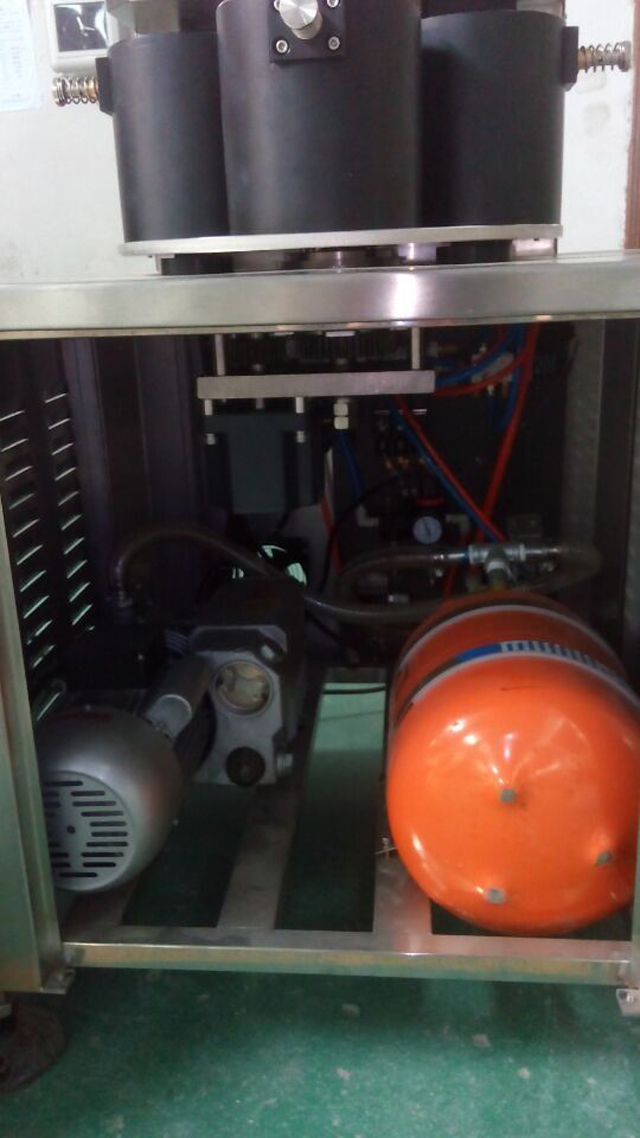

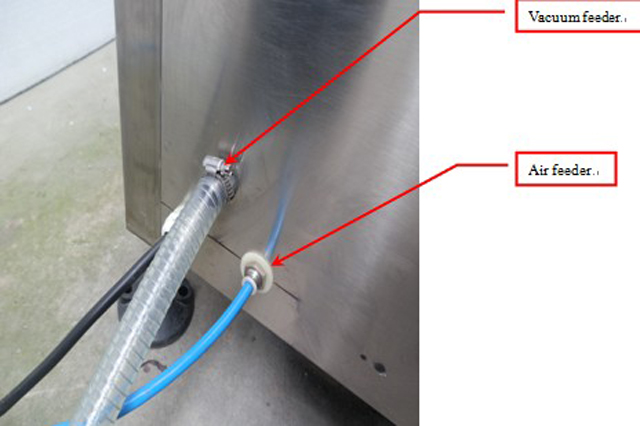

ภาพที่ 2 ถังสูญญากาศและปั๊มสูญญากาศ

กรุณาเชื่อมต่อปั๊มสุญญากาศและถังสุญญากาศตามภาพด้านบนและจ่ายพลังงาน

โครงสร้างแผ่นหมุน

ภาพที่ 3

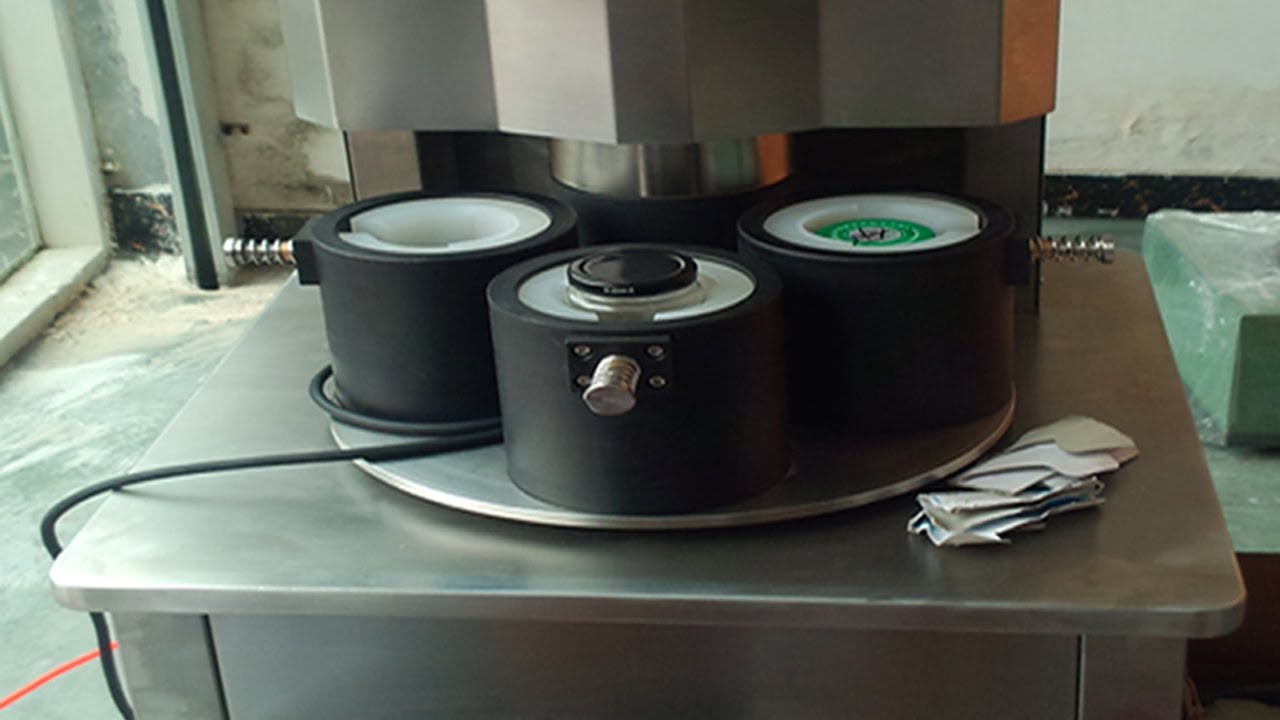

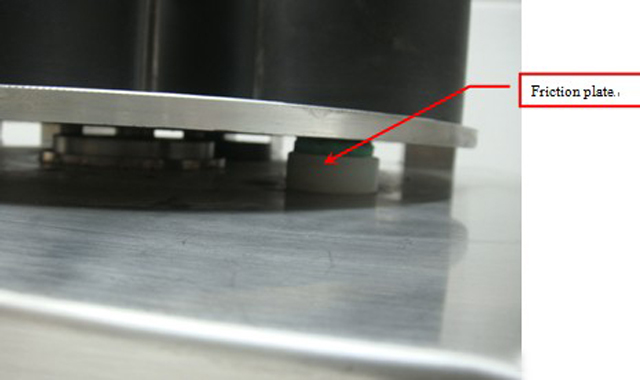

แผ่นหมุนนี้เคลื่อนที่ด้วย 4 ขั้นตอน เพื่อให้แน่ใจว่าแผ่นหมุนจะเคลื่อนที่อย่างสม่ำเสมอ แผ่นหมุนนี้ใช้แผ่นแรงเสียดทาน 3 แผ่นเพื่อสร้างแรงต้านทานเพื่อให้แน่ใจว่าจะเคลื่อนที่ได้อย่างสม่ำเสมอ ต้องรักษาเครื่องจักรให้สะอาดขณะทำงาน และแผ่นแรงเสียดทานจะสึกหรอลงเรื่อยๆ โปรดตรวจสอบและเปลี่ยนเป็นประจำ

ภาพที่ 4

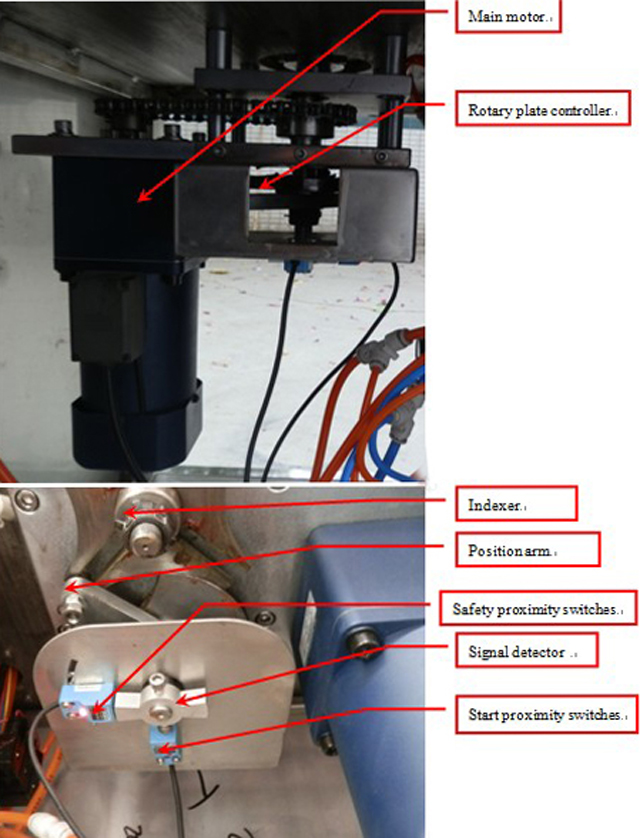

แผ่นหมุนจะถูกเคลื่อนที่ด้วยมอเตอร์หลัก เมื่อเครื่องตรวจจับสัญญาณเคลื่อนไปที่สวิตช์ตรวจจับความใกล้เคียงเริ่มต้นและรับสัญญาณ (เครื่องตรวจจับสัญญาณและสวิตช์ตรวจจับความใกล้เคียงมีขนาดประมาณ 2-3 มม.) แม่พิมพ์ด้านบนจะเคลื่อนไปที่การปิดฝา เมื่อมีการปิดฝา มอเตอร์จะยังคงทำงาน เมื่อเครื่องตรวจจับสัญญาณเคลื่อนไปที่สวิตช์ตรวจจับความใกล้เคียงเพื่อความปลอดภัยและรับสัญญาณ มอเตอร์จะหยุดทำงาน

ภาพที่ 5

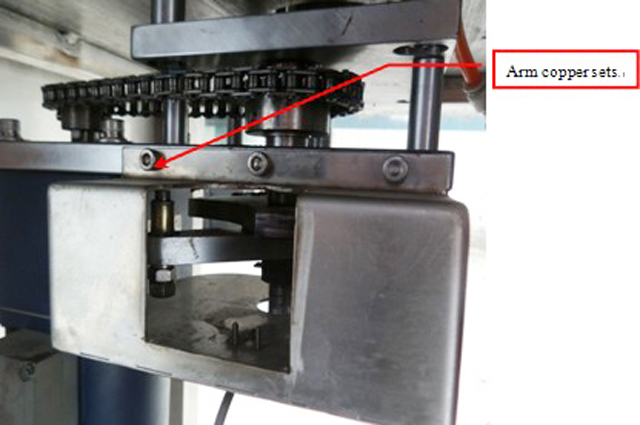

ชุดแขนทองแดงจะสึกหรอขณะใช้งาน ต้องทาจารบีเป็นประจำและเปลี่ยนเมื่อชำรุด เมื่อเปลี่ยนแล้วจะเห็นรูปที่ 5

โครงสร้างการปิดฝา

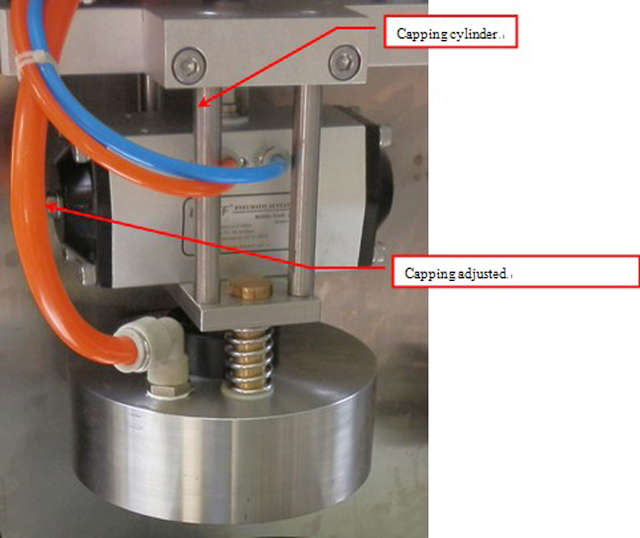

หัวปิด

หัวปิดฝาจะเคลื่อนที่ด้วยกระบอกสูบเพื่อยกและลง เมื่อหัวปิดฝาลงมาจนถึงระดับสุญญากาศตามที่ตั้งไว้ หัวปิดฝาจะเคลื่อนที่ไปยังขั้นตอนถัดไป สามารถปรับแรงบิดในการปิดฝาได้ด้วยปุ่มแรงดันในการปิดฝาบนแผงควบคุม (ดังที่คุณเห็นในแผงควบคุม)

ยางสีแดงภายในหัวปิดเป็นชิ้นส่วนที่สึกหรอง่าย ต้องตรวจสอบและเปลี่ยนบ่อยๆ เมื่อปิดฝา หัวปิดต้องแนบกับฝาให้แน่น คุณสามารถใส่บางอย่างเข้าไปในแม่พิมพ์เพื่อให้ได้ความสูงที่ต่างกัน แต่ความสูงต้องไม่มากเกินไป หรือถ้าสูงเกินไป คุณจะไม่สามารถใช้งานสูญญากาศได้ แต่ถ้าสูงไม่เพียงพอ ก็ไม่สามารถปิดฝาได้ โดยทั่วไป ระยะห่างระหว่างฝาและด้านบนของแม่พิมพ์จะอยู่ที่ 16-19 มม.

อุปกรณ์คลิกขวด

ภาพที่ 7

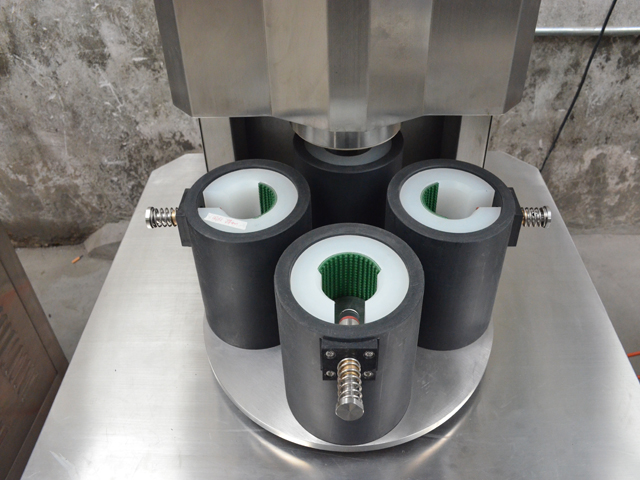

อุปกรณ์คลิกขวดคือการยึดขวดไว้ขณะปิดฝา เมื่อวางแผ่นหมุนแล้ว กระบอกคลิกขวดจะเคลื่อนที่เพื่อยึดขวดไว้ เพื่อให้แน่ใจว่าปิดฝาได้ดี

พารามิเตอร์ทางเทคนิคหลัก:

ขนาด : 600(ยาว)×600(กว้าง)×1350(สูง)

น้ำหนัก : ประมาณ 110 ㎏

แหล่งจ่ายไฟ: AC220V 50～60Hz

กำลังไฟ: ≦150W (ไม่รวมปั๊มสุญญากาศ)

แรงดันอากาศ: 0.5～0.8 MPa

อัตราการบริโภคอากาศ: ≤0.2m3/นาที

ความเร็ว: ประมาณ 25 ขวด／นาที

เส้นผ่านศูนย์กลางฝาปิด: กำหนดเอง

ขนาดขวด: กำหนดเอง

การติดตั้ง

1. เครื่องจักรจะต้องอยู่ในสถานที่ที่สะอาดและปลอดภัย

2. ตรวจสอบให้แน่ใจว่าสามารถหยุดฉุกเฉินได้ (ภาพที่ 5)

3. จ่ายไฟเพื่อเช็ค;

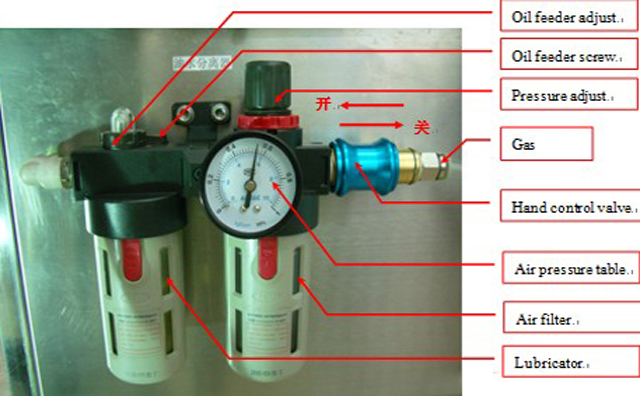

4. เชื่อมต่อเครื่องจักรกับท่อส่งก๊าซเข้ากับเครื่องแยกน้ำมันและน้ำ ปรับแรงดันอากาศเป็น 0.6Mpa

5. ต่อถังสูญญากาศเข้ากับเครื่อง ตรวจดูให้แน่ใจว่าไม่มีก๊าซรั่ว

ภาพที่ 8

การทำงานของแผงควบคุม

รูปภาพ

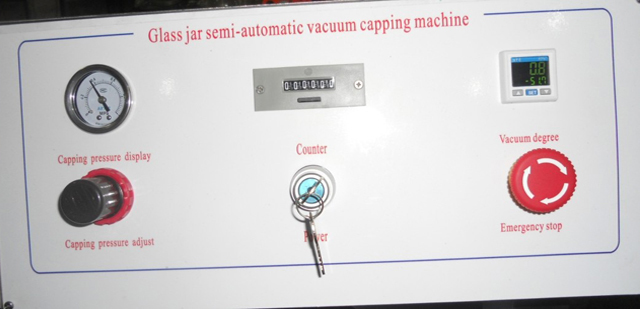

แผงควบคุมประกอบด้วยตารางแรงดันการปิดฝา การปรับแรงดันการปิดฝา ตัวนับ สวิตช์เปิดปิด การปรับสุญญากาศ และการหยุดฉุกเฉิน

1. การปรับความดันการปิดฝาสามารถใช้เพื่อปรับแรงบิดในการปิดฝา เมื่อหมุนตามเข็มนาฬิกา ความดันจะเพิ่มขึ้น แรงบิดในการปิดฝาก็จะมากขึ้น เมื่อหมุนทวนเข็มนาฬิกา ความดันจะลดลง แรงบิดในการปิดฝาก็จะน้อยลง

2. หยุดฉุกเฉิน เมื่อมีเหตุฉุกเฉินเกิดขึ้น ให้กดสวิตช์หยุดฉุกเฉิน เครื่องจะอยู่ในสถานะที่ปลอดภัย

3. ตัวนับคือการนับจำนวนแก้วที่คุณผลิต หากคุณกดปุ่มรีเซ็ต ตัวนับจะนับเป็นศูนย์

4. หากต้องการปรับระดับสูญญากาศ ให้กด “M” ในตารางปรับสูญญากาศ แล้วจะแสดง “St1” ให้กด “︽”“︾” เพื่อปรับ
