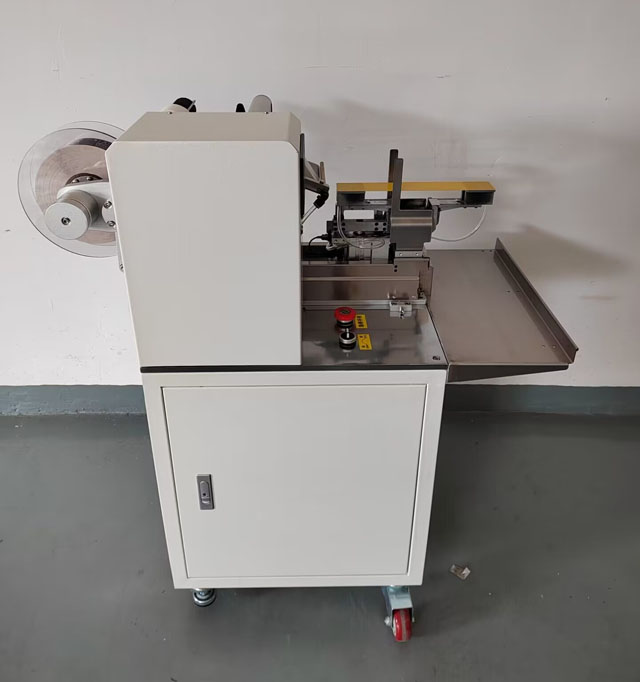

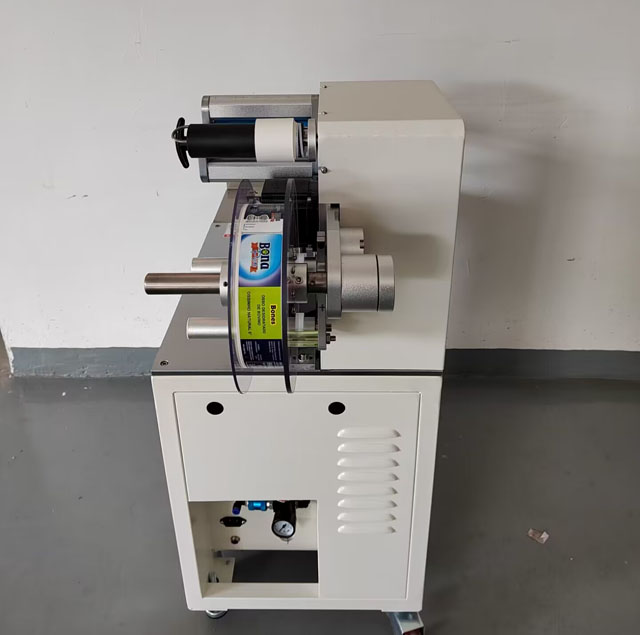

เครื่องติดฉลากแบบกึ่งอัตโนมัติสำหรับบรรจุภัณฑ์อาหารสัตว์เลี้ยงกระดูกสุนัข

• เครื่องจักรนี้ใช้สำหรับพับฉลากสายรัดและแท่งกลม รวมถึงกระดูกสุนัข ผลิตภัณฑ์สำหรับสัตว์เลี้ยง ท่อ ฯลฯ
• พารามิเตอร์ฉลากที่ใช้ได้: เส้นผ่านศูนย์กลางภายในของคอยล์ฉลาก 76 มม. เส้นผ่านศูนย์กลางภายนอกสูงสุด 240 มม. (จำเป็นต้องปรับแต่งข้อมูลจำเพาะอื่นๆ)
• วัสดุฉลาก: PVC, PET, ผ้า, กระดาษ, ฯลฯ
• ข้อมูลจำเพาะฉลาก: ตามเครื่องจักรเฉพาะ
• ความแม่นยำในการติดฉลาก: ± ≤ 0.2มม.
• ความจุ: 1500 ชิ้น/ชม.;
• แรงดันลม : 0.4-0.6Mpa อัตราการใช้ลม 0.15m3/นาที
• แหล่งจ่ายไฟ 220V/50-60HZ/เฟสเดียว (มาตรฐานสหรัฐอเมริกาสามารถปรับแต่งได้)
• ขนาดรวม: 630 * 740 * 1040 มม. (ยาว * กว้าง * สูง);
• น้ำหนักเครื่อง: ประมาณ 86KG;

เครื่องติดฉลากพับธงแบบกึ่งอัตโนมัติ ("ธง" เป็นคำที่ใช้ในอุตสาหกรรมเพื่อกำหนดสัญญาณฉลากที่ดึงดูดความสนใจ โดยเตือนให้ผู้บริโภคอ่านฉลากอย่างละเอียดเนื่องจากมีข้อมูลใหม่ที่สำคัญ)

ป้ายธงเป็นวิธีที่ดีเยี่ยมในการระบุผลิตภัณฑ์และแยกแยะผลิตภัณฑ์แต่ละชิ้นออกจากกัน หากคุณมีผลิตภัณฑ์ที่คล้ายกันจำนวนมาก ป้ายธงจะช่วยให้คุณระบุผลิตภัณฑ์เหล่านั้นได้ดีขึ้น ตัวอย่างเช่น สายคอมพิวเตอร์มักใช้ป้ายประเภทนี้ แต่ป้ายธงยังพบได้ทั่วไปในเครื่องประดับ ร้านค้าต่างๆ จะติดป้ายธงบนแหวน สร้อยข้อมือ และสร้อยคอแต่ละชิ้น

ป้ายธงช่วยให้คุณระบุวัตถุประสงค์ของผลิตภัณฑ์ (สาย VGA หรือ HDMI) ได้อย่างเรียบง่ายแต่มีประสิทธิภาพ ชื่อป้ายธงมีที่มาจาก "องค์ประกอบธง" ที่สร้างขึ้นจากการติดป้าย ธงผลิตขึ้นจากวัสดุที่ทนทานและติดไว้รอบผลิตภัณฑ์บางชนิด

นอกจากการจัดระเบียบผลิตภัณฑ์ของคุณแล้ว ฉลากธงยังช่วยให้ผลิตภัณฑ์ของคุณดูน่าสนใจยิ่งขึ้นอีกด้วย วิธีนี้จะทำให้คุณโดดเด่นกว่าคู่แข่งและยังมีพื้นที่เพิ่มเติมสำหรับข้อมูลผลิตภัณฑ์ของคุณอีกด้วย

ใช้ป้ายธงทั้งเพื่อวัตถุประสงค์การใช้งานและเชิงพาณิชย์

ก่อนอื่นขอขอบคุณมากที่เลือกใช้ผลิตภัณฑ์ของเรา - เครื่องติดฉลากพับธงแบบกึ่งอัตโนมัติ เพื่อให้ใช้งานผลิตภัณฑ์นี้ได้อย่างเต็มที่และเพื่อความปลอดภัยและผลประโยชน์ของคุณ โปรดอ่านคู่มือนี้อย่างละเอียดก่อนการติดตั้ง

ข้อควรระวังในการใช้งานเครื่องติดฉลากสติ๊กเกอร์แบบกึ่งอัตโนมัติ:

• ก่อนเปิดเครื่องโปรดตรวจสอบแรงดันไฟฟ้าของแหล่งจ่ายไฟ (AC220V) แรงดันอากาศ 4-6 กก. และแหล่งจ่ายไฟภายนอกจะต้องมีสายดินที่เชื่อถือได้
• อย่าปิดกั้นรูระบายความร้อนของเคส
• ห้ามช่างที่ไม่ได้เป็นมืออาชีพเปิดเคส
• ห้ามสัมผัสบริเวณที่ใช้งานโดยเด็ดขาด
• ในกรณีที่อุปกรณ์ขัดข้อง ให้ปิดสวิตช์ไฟก่อน และห้ามบำรุงรักษาขณะใช้งานโดยเด็ดขาด

ประสิทธิภาพและพารามิเตอร์ของเครื่องติดฉลากประเภทธงกึ่งอัตโนมัติ:

• เครื่องจักรนี้ใช้พับและติดฉลากสายรัดและแท่งกลม รวมถึงผลิตภัณฑ์เคี้ยวกระดูกสุนัขสำหรับสัตว์เลี้ยง
• พารามิเตอร์ฉลากที่ใช้ได้: เส้นผ่านศูนย์กลางภายในของคอยล์ฉลาก 76 มม. เส้นผ่านศูนย์กลางภายนอกสูงสุด 240 มม. (ข้อกำหนดอื่นๆ ต้องปรับแต่ง)
• วัสดุฉลาก: PVC, PET, ผ้า, กระดาษ, ฯลฯ
• ข้อมูลจำเพาะฉลาก: ตามเครื่องจักรเฉพาะ
• ความแม่นยำในการติดฉลาก: ± ≤ 0.2มม.
• ความจุ: 1500 ชิ้น/ชม.;
• ขนาดรวม: 630 * 740 * 1040 มม. (ยาว * กว้าง * สูง);
• น้ำหนักเครื่อง: ประมาณ 86KG;
• ประเภทที่สามารถใช้งานได้: ตามรุ่นที่ระบุ

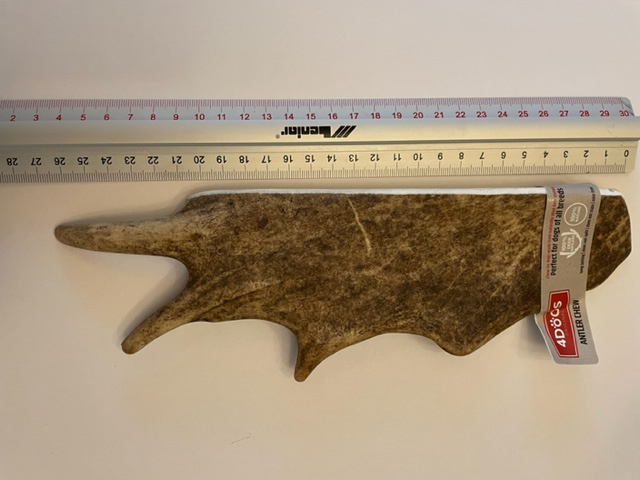

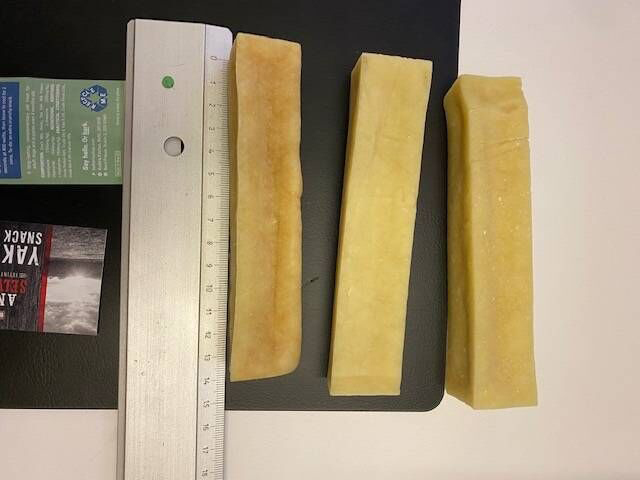

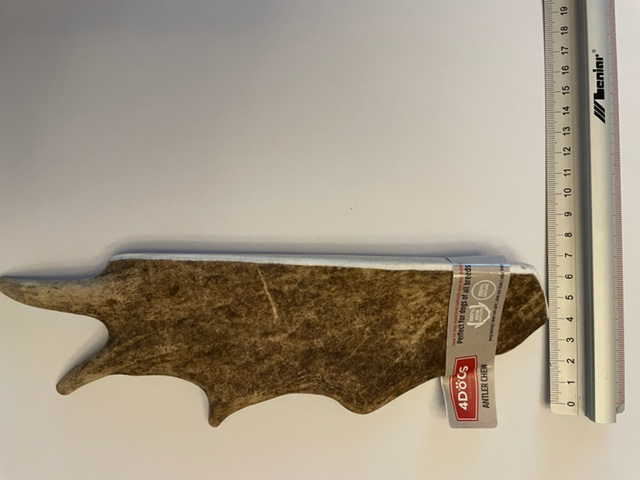

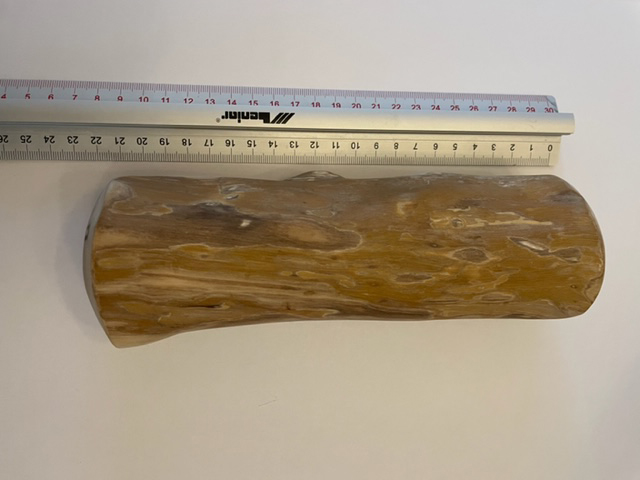

ตัวอย่างกระดูกสุนัข:

คำแนะนำการใช้งานเครื่องติดฉลากแบบกึ่งอัตโนมัติ:

การติดตั้ง:

1. เคลื่อนย้ายอุปกรณ์ไปยังตำแหน่งการติดตั้งที่ต้องการ
2. กดเบรคล้อสากลและยึดล้อสากลให้มั่นคง

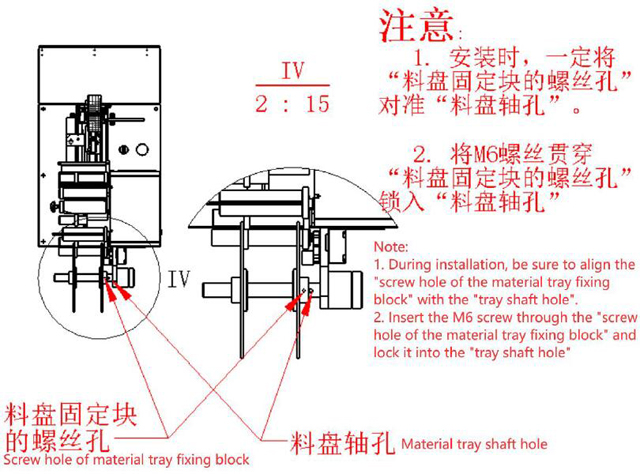

3. การติดตั้งแผงกั้นฉลาก: ระหว่างการติดตั้ง ตรวจสอบให้แน่ใจว่าได้จัดตำแหน่ง "รูสกรูของบล็อกยึดถาด" ให้ตรงกับ "รูเพลาถาด" และล็อกสกรู M6 ผ่าน "รูสกรูของบล็อกยึดถาด" เข้าไปใน "รูเพลาถาด"

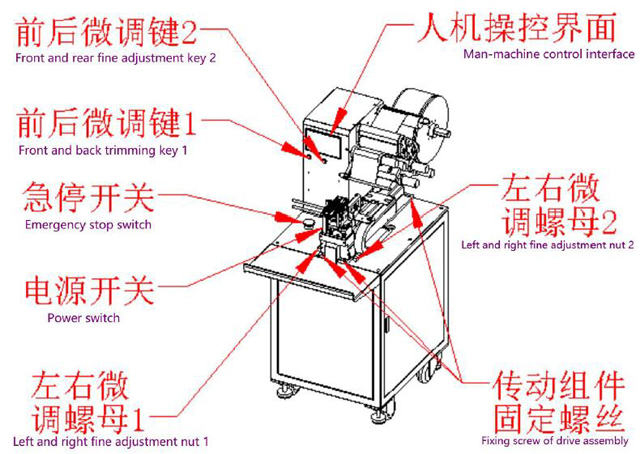

รูปลักษณ์ของอุปกรณ์ ชิ้นส่วนที่สำคัญ และอินเทอร์เฟซการควบคุมระหว่างคนกับเครื่องจักร

ส่วนที่สำคัญ

หน้าจอหลัก

• ปริมาณชุดงาน: เมื่อผลลัพธ์จริงมากกว่าหรือเท่ากับผลลัพธ์ที่วางแผนไว้ อุปกรณ์จะหยุดทำงาน
• จำนวน: สามารถรีเซ็ตจำนวนผลลัพธ์ได้โดยการกดปุ่ม "ตั้งค่าศูนย์"
• การติดฉลากได้รับการปลดล็อค (การติดฉลากเริ่มต้นแล้ว)/ถูกล็อค (การติดฉลากถูกระงับแล้ว):
• หลังจากหยุดการติดฉลากเป็นเวลาที่กำหนด ("การล็อกอัตโนมัติ" ในหน้าจอ "การควบคุมด้วยตนเอง" สามารถตั้งเวลาได้ หน่วยเป็น "วินาที") ระบบจะล็อกโดยอัตโนมัติ (ระงับการติดฉลาก) และกดปุ่มนี้เพื่อปลดล็อก

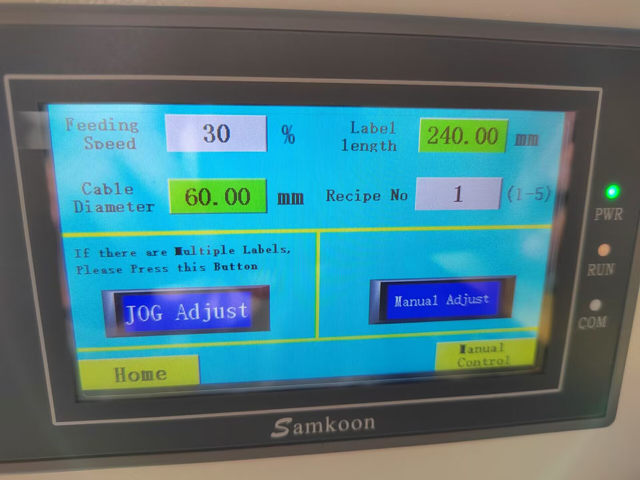

พารามิเตอร์

• ความเร็วในการป้อน: A หมายถึงความเร็วในการดึงฉลากออกจากแผ่นดึง โดยปรับความเร็วได้ 0-100%
• ความยาวฉลาก: ความยาวของฉลากเดี่ยว เป็นมิลลิเมตร
• สูตรที่ : สามารถจองได้ 5 กลุ่ม
• Jog: คลิกปุ่มนี้และระบบจะออกฉลากโดยอัตโนมัติหนึ่งครั้ง
• กดค้างเพื่อติดป้ายกำกับ: กดปุ่มนี้ค้างไว้จนกระทั่งข้อความ "OK" ปรากฏขึ้น และความยาวป้ายกำกับจะถูกคำนวณโดยอัตโนมัติหนึ่งครั้ง

การควบคุมด้วยมือ

• ความล่าช้าในการรับฉลาก: เวลาที่หยุดชั่วคราวหลังจากพิมพ์ฉลากเสร็จและแผ่นดูดซับฉลากถูกเปิดออก
• ความเร็วของแผ่นฉลาก: ความเร็วของหัวตัวบ่งชี้ที่รับฉลาก ปรับได้ที่ 0-100%
• ความยาวฉลาก: ควบคุมความยาวในการลอกฉลากจากแผ่นฉลาก เป็นมิลลิเมตร
• ตำแหน่งปัจจุบัน: การแสดงระยะทางตำแหน่งแบบเรียลไทม์ของโมดูลการส่งฉลากแบบเลื่อน หน่วย: มม.
• การติดฉลากแบบล่าช้า: หลังจากสวิตช์เหนี่ยวนำถูกกระตุ้นโดยสายไฟ การติดฉลากจะล่าช้า
• การล็อคอัตโนมัติ: ตั้งค่าระยะเวลาที่จะล็อคอัตโนมัติหลังจากหยุดป้าย
• ไปข้างหน้า: กดปุ่ม "ไปข้างหน้า" โมดูลไดรฟ์ฉลากจะเลื่อนไปข้างหน้า และฟังก์ชันนี้สามารถปรับระยะห่างของตำแหน่งการรับเครื่องหมายได้
• ย้อนกลับ: กดปุ่ม "ย้อนกลับ" โมดูลไดรฟ์ฉลากจะเลื่อนไปข้างหลัง และฟังก์ชันนี้สามารถปรับระยะห่างของตำแหน่งเดิมของฉลากได้
• รีเซ็ต: กดปุ่มรีเซ็ตเพื่อคืนหัวฉลากให้เป็นศูนย์
• การเป่าท่อ: คลิกปุ่มนี้เพื่อเป่าลมผ่านท่อ
• การดูดมาตรฐาน: คลิกปุ่มนี้เพื่อดูดแผ่นมาตรฐาน
• พอดี: กดปุ่ม "พอดี" แล้วกระบอกลมที่ยึดด้วยแผ่นเปล่าตรงและกระบอกลมที่เคลื่อนที่ได้ด้านบนและด้านล่างของโมดูลวางสายรัดจะเคลื่อนที่
• การเป่าฉลาก: คลิกปุ่มนี้เพื่อดูดแผ่นฉลากเพื่อเป่า
• ป้ายกำกับออก: กดปุ่มนี้ค้างไว้เพื่อป้ายกำกับออก
• การดำเนินการแบบอนุกรม/การดำเนินการเดี่ยว: การดำเนินการแบบอนุกรมหมายถึงการเสร็จสิ้นรอบการผลิตทุกครั้งที่มีการกระตุ้น และการดำเนินการเดี่ยวหมายถึงการเสร็จสิ้นของการดำเนินการเดี่ยวทุกครั้งที่มีการกระตุ้น

วิธีการใช้งาน:

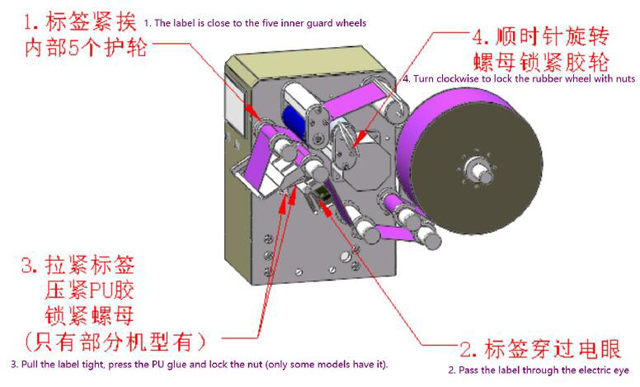

ในการติดตั้งฉลาก ให้ติดตั้งฉลากลงบนโมดูลลอกฉลากตามที่แสดงในภาพด้านล่าง

เริ่มต้น

หมุนสวิตช์ไฟตามเข็มนาฬิกาเพื่อเปิดเครื่อง กดปุ่มหยุดฉุกเฉินแล้วหมุนตามเข็มนาฬิกาเพื่อรีเซ็ต

การเปลี่ยนสายและปรับเครื่องจักร

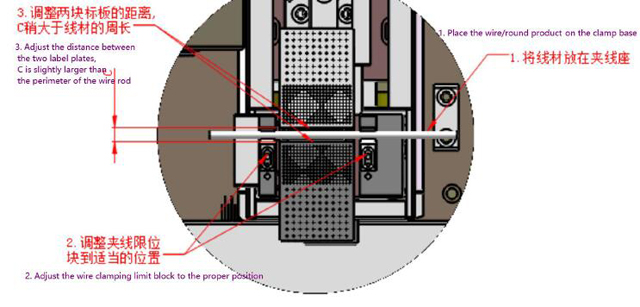

ปรับระยะห่างระหว่างฐานสายไฟกับบอร์ดให้เหมาะสมกับขนาดเส้นผ่านศูนย์กลางของสายไฟดังรูปด้านล่าง

ป้อนความกว้างของกระดาษรองและเส้นผ่านศูนย์กลางของลวดตามลำดับในคอลัมน์ความกว้างของกระดาษรองในรูปที่ 3

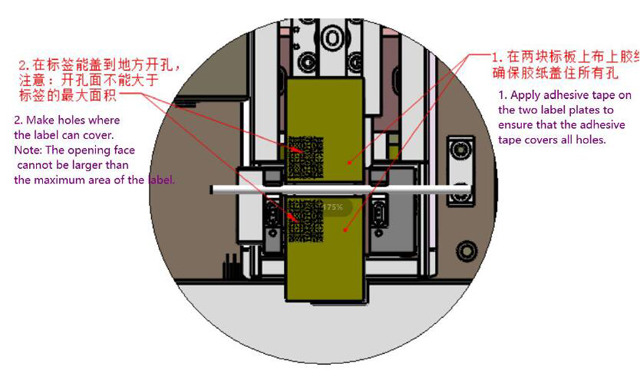

ติดเทปแล้วเจาะรู

ด้านหน้าและด้านหลังของฉลากไม่ตรงกัน

ในขั้นตอนการผลิต หากฉลากไม่ได้จัดแนวด้านหน้าและด้านหลัง คุณสามารถปรับได้โดยตรงในคอลัมน์ "ความกว้างกระดาษด้านล่าง" คุณยังสามารถคลิก "ปุ่มปรับละเอียดด้านหน้าและด้านหลัง 1" และ "ปุ่มปรับละเอียดด้านหน้าและด้านหลัง 2" เพื่อปรับ และเปลี่ยน 0.1 มม. ทุกครั้งที่คุณคลิก

ป้ายซ้ายและขวาไม่ตรงกัน

หากด้านซ้ายและด้านขวาของฉลากไม่ได้เรียงกันหลังจากพับฉลากครึ่ง ให้คลายสกรูยึดสี่ตัวของชุดไดรฟ์ออกก่อน จากนั้นปรับน็อตปรับละเอียดด้านซ้ายและขวาตามทิศทางและระดับความเบี่ยงเบนของฉลาก และสุดท้ายให้ล็อกสกรูยึดสี่ตัวของชุดไดรฟ์

การบำรุงรักษาอุปกรณ์ติดฉลากประเภทธง:

• ห้ามใช้แรงกดโดยเด็ดขาด โปรดรักษาความสะอาดอยู่เสมอ
• หล่อลื่นและบำรุงรักษาเครื่องจักรตามกำหนดเวลา;
• เติมน้ำมันหล่อลื่นในตำแหน่งเคลื่อนที่ของแผ่นฉลากเดือนละครั้ง
• ตรวจสอบเป็นประจำว่ามีน้ำมันหล่อลื่นอยู่ในถ้วยน้ำมันของเครื่องแยกน้ำมันและน้ำหรือไม่ หากไม่มี ให้เติมน้ำมันหล่อลื่นทันที
• ตรวจสอบการสึกหรอของสายพานซิงโครนัสที่ชิ้นส่วนต่างๆ ของเครื่องจักรทุก 3 เดือน
