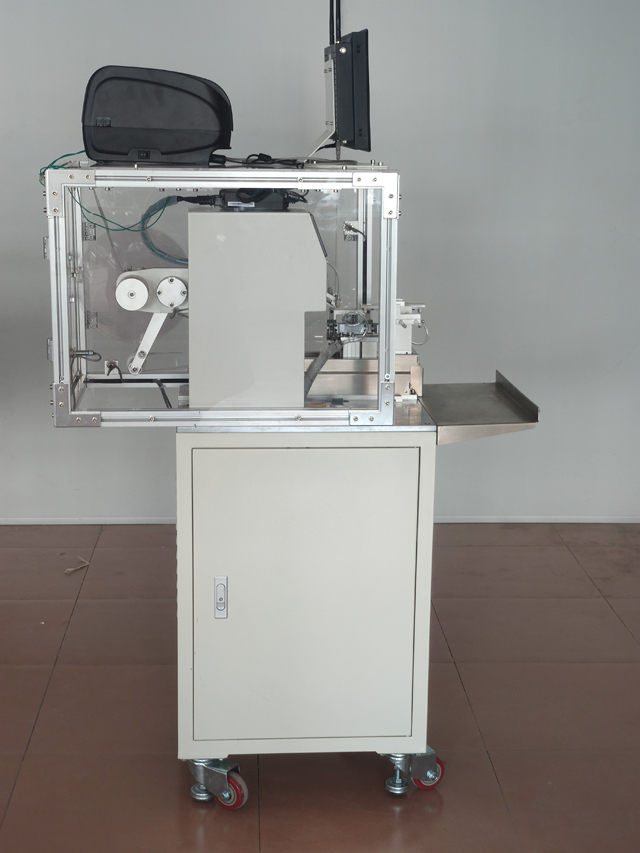

เครื่องติดฉลากพับสายเคเบิลแบบกึ่งอัตโนมัติ

เครื่องติดฉลากสายเคเบิลแบบกึ่งอัตโนมัติ พิมพ์-ติดฉลากแบบพับ

รุ่น : VK-T807
ความแม่นยำในการติดฉลาก: ±0.2mm;
ความเร็วในการติดฉลาก: 1,500-1,800 ชิ้น/ชั่วโมง
ประเภทเส้นผ่านศูนย์กลางลวดขนาดเล็ก: ความเร็ว 2000p ชิ้น/ชั่วโมง
ขนาดผลิตภัณฑ์ที่ใช้ได้: ประเภทพื้นฐาน: เส้นผ่านศูนย์กลาง: 6~15 มม.
ประเภทเส้นผ่านศูนย์กลางเล็ก: 1~5มม.
ประเภทเส้นผ่านศูนย์กลางขนาดใหญ่: มากกว่า 15 มม. จำเป็นต้องปรับแต่ง
ขนาดฉลากที่ใช้ได้: ความยาว: 25~210 มม. ผลิตภัณฑ์ที่อยู่นอกช่วงนี้ต้องปรับแต่งความกว้าง: 10~65 มม.
ขนาดโดยรวม: 850*650*1300 ยาว × กว้าง × สูง ป้ายยาวจะช่วยเพิ่มมิติความกว้าง
แหล่งจ่ายไฟที่เหมาะสม: 220v/50hz;
น้ำหนักรวม: 128 กก.
QR Coder พร้อมเครื่องพิมพ์แบบเรียลไทม์

พารามิเตอร์ทางเทคนิคของโมเดลมาตรฐาน ข้อกำหนดพิเศษอื่นๆ และฟังก์ชันต่างๆ สามารถปรับแต่งได้

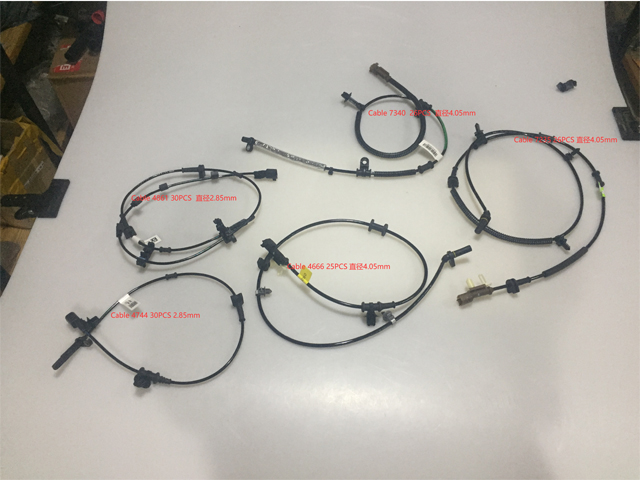

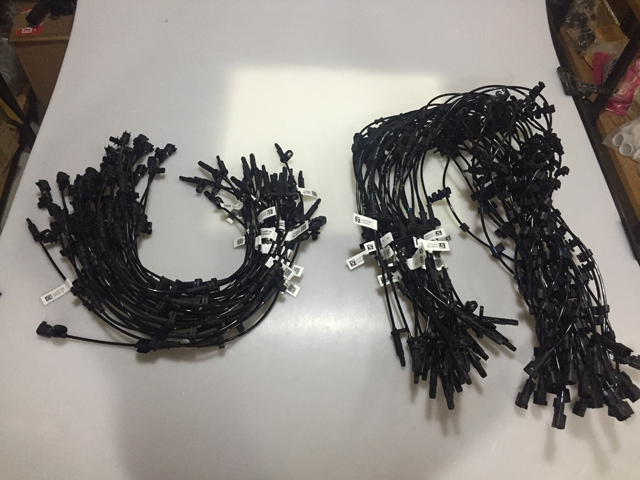

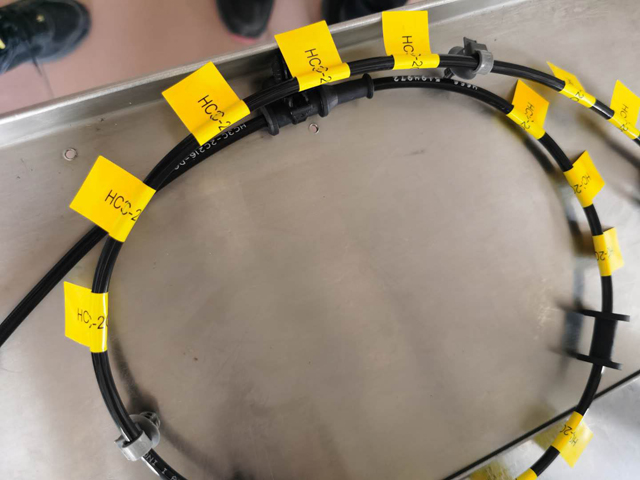

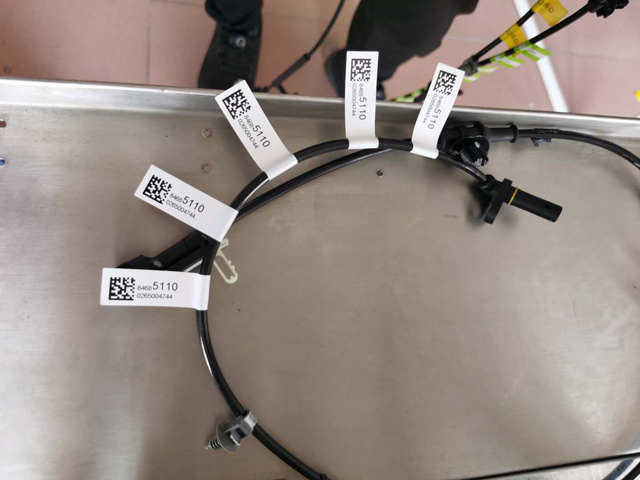

ใช้ได้กับการพับฉลากบนสายไฟและเคเบิลทุกชนิด เช่น สายไฟ สายต่อพ่วงคอมพิวเตอร์ สายเซนเซอร์อิเล็กทรอนิกส์ สายหูฟัง สายไฟ สายไฟเบอร์ออปติก สายเคเบิล สายเคเบิล USB สายแฟกซ์/เครื่องพิมพ์ เป็นต้น

ใช้ได้กับผลิตภัณฑ์ที่มีขนาดหลากหลาย ปรับเปลี่ยนและเปลี่ยนผลิตภัณฑ์ชนิดอื่นได้ง่าย

กระบวนการดำเนินการ:

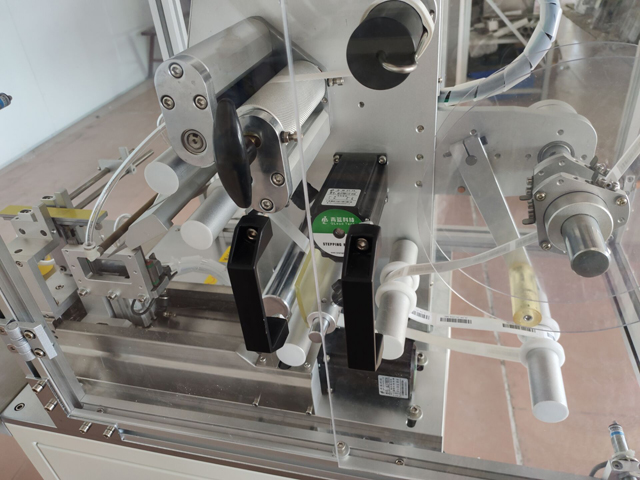

หลักการสำคัญ: เซ็นเซอร์ตรวจจับผลิตภัณฑ์ที่ผ่าน สัญญาณกลับไปยังระบบควบคุมการติดฉลาก สัญญาณที่ประมวลผลผ่านการประมวลผล PLC ส่งฉลากไปยังตำแหน่งผลิตภัณฑ์ที่ตั้งไว้ล่วงหน้าในเวลาที่เหมาะสม เมื่อผลิตภัณฑ์ไหลผ่านกลไกการปิด ฉลากจะถูกปิดอย่างแน่นหนา การดำเนินการติดฉลากก็เสร็จสมบูรณ์

ขั้นตอน: ใส่สินค้า -> ตรวจจับสินค้า (อัตโนมัติ) -> ติดฉลาก (อัตโนมัติ) -> ปกปิด (อัตโนมัติ) -> รวบรวมสินค้าที่มีฉลาก

คุณสมบัติ

มีขอบเขตการใช้งานที่หลากหลาย เหมาะกับผลิตภัณฑ์ที่มีคุณสมบัติต่างกัน

สะดวกต่อการใช้งาน ปรับได้หลายช่วง และสามารถติดฉลากบนผลิตภัณฑ์ที่มีคุณลักษณะต่างกันได้

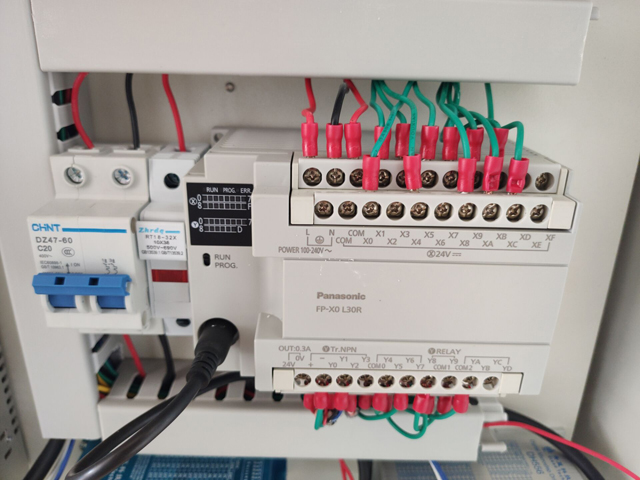

ระบบควบคุมอิเล็กทรอนิกส์ขั้นสูงที่มีความเสถียรสูงประกอบด้วยตาไฟฟ้ายี่ห้อ Panasonic PLC ของเยอรมนี อุปกรณ์สนับสนุนการทำงาน 7 × 24 ชั่วโมง

ขอบเขตการใช้งาน:

ฉลากที่ใช้ได้: ฉลาก/ฟิล์มมีกาวในตัว รหัสตรวจสอบทางอิเล็กทรอนิกส์ บาร์โค้ด และอื่นๆ

การประยุกต์ใช้: ลวดและสายเคเบิล ความกว้างขนาดใหญ่ ข้อมูลจำเพาะหลายแบบ ผลิตภัณฑ์ฉลากพับความแม่นยำสูง

อุตสาหกรรมที่ใช้ได้: ใช้กันอย่างแพร่หลายในอุตสาหกรรมอิเล็กทรอนิกส์ สายไฟ สายเคเบิลและอุตสาหกรรมอื่นๆ

การประยุกต์ใช้: การติดฉลากสายไฟ การติดฉลากอุปกรณ์ต่อพ่วงคอมพิวเตอร์ สาย USB ฯลฯ

สามารถปรับอุปกรณ์พับและปรับแต่งกลุ่มผลิตภัณฑ์ที่ไม่ใช่ตามตัวอย่างของลูกค้าได้

วิธีการใช้งานเครื่องติดฉลาก?

โปรดยืนยันแรงดันไฟฟ้าของแหล่งจ่ายไฟ (ac220v) แรงดันอากาศ 4-6kgf และแหล่งจ่ายไฟภายนอกจะต้องมีการต่อลงดินที่เชื่อถือได้ก่อนใช้งาน

แหล่งจ่ายไฟฟ้า

อย่าปิดกั้นรูระบายความร้อนของตัวเครื่อง

ช่างเทคนิคที่ไม่ใช่มืออาชีพห้ามเปิดตัวถังโดยเด็ดขาด

ห้ามมิให้อุปกรณ์มีการสัมผัสร่างกายในระยะปฏิบัติการโดยเด็ดขาด

เมื่ออุปกรณ์ขัดข้อง ควรปิดสวิตช์ไฟก่อน และห้ามบำรุงรักษาไฟฟ้าโดยเด็ดขาด

เครื่องจักรนี้ใช้สำหรับการดำเนินการพับและติดฉลากสายรัดสายไฟและแท่งกลม

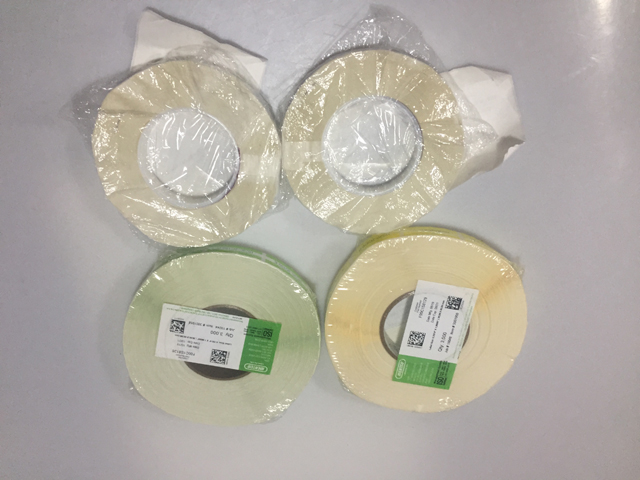

พารามิเตอร์ฉลากที่ใช้ได้: เส้นผ่านศูนย์กลางภายใน 76 มม. ของม้วนฉลากและเส้นผ่านศูนย์กลางภายนอกสูงสุด 240 มม. (ควรกำหนดข้อกำหนดอื่นๆ) วัสดุฉลาก: พีวีซี, สัตว์เลี้ยง, ผ้า, กระดาษ เป็นต้น ข้อกำหนดฉลาก: ตามเครื่องจักรเฉพาะ

ความแม่นยำในการติดฉลาก: = 0.2มม.

กำลังการผลิต : 1,500 ชิ้น/ชม.;

ขนาดภายนอก: 630*740*1040 มม. (กว้าง * ยาว * สูง);

น้ำหนักเครื่อง: ประมาณ 86กก;

สายรัดสายไฟที่ใช้งานได้: ตามเครื่องเฉพาะ

คำอธิบายการใช้งาน

การติดตั้ง:

เคลื่อนย้ายอุปกรณ์ไปยังตำแหน่งการติดตั้งที่ต้องการ

เหยียบเบรคล้อสากลและแก้ไขล้อสากลให้เรียบ

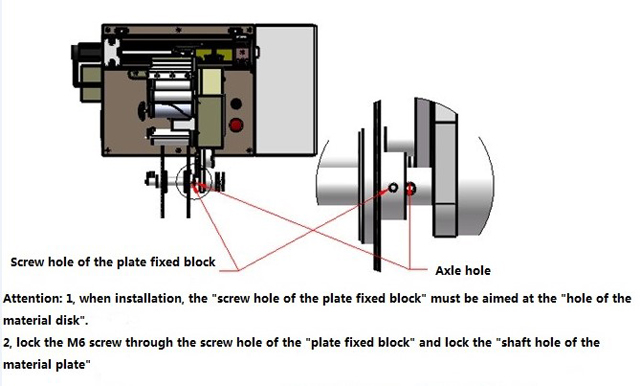

ป้ายกั้นแผ่น: เมื่อติดตั้ง เราต้องยึด "รูสกรูของบล็อกยึดดิสก์" เข้ากับ "รูเพลาวัสดุ" และขันสกรู M6 ผ่านรูสกรูของบล็อกยึดวัสดุ และล็อกเข้ากับรูเพลาของถาดวัสดุ

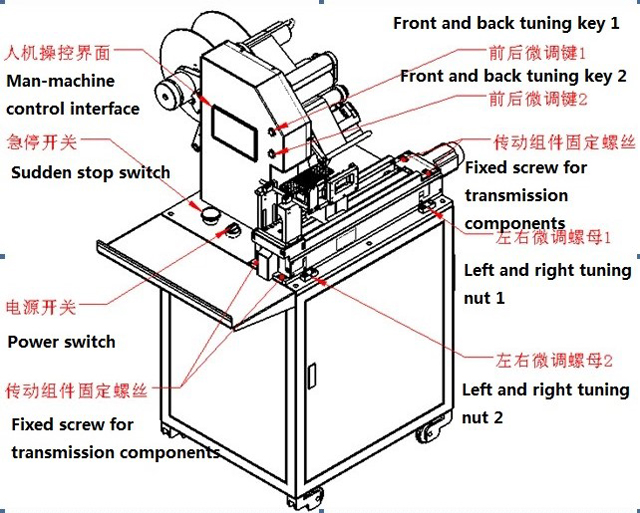

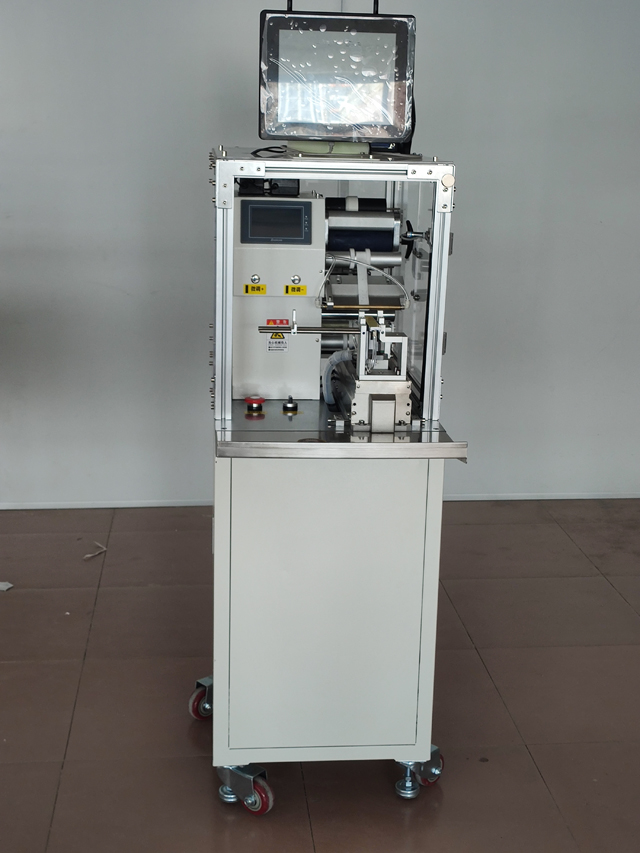

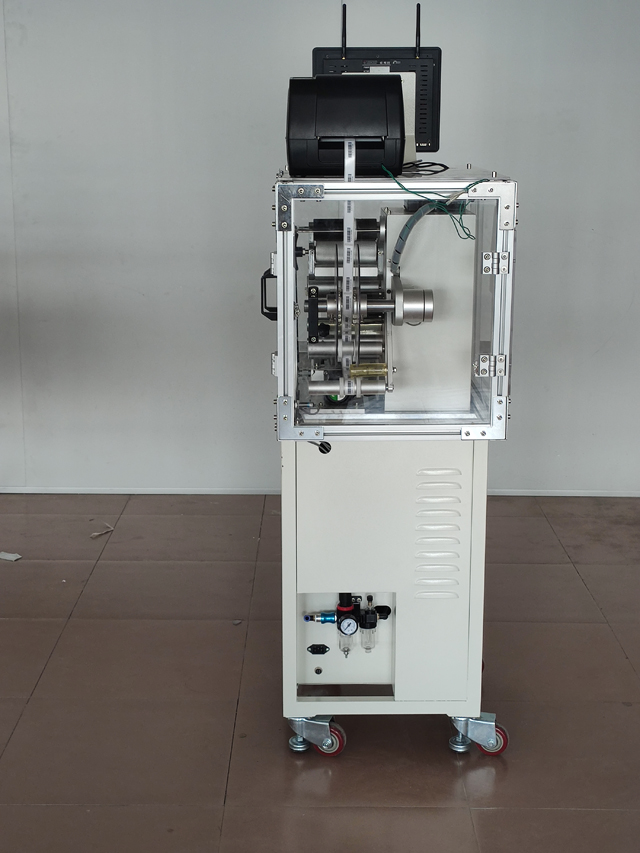

รูปลักษณ์ของอุปกรณ์ ชิ้นส่วนที่สำคัญ และอินเทอร์เฟซการควบคุมระหว่างคนกับเครื่องจักร

ส่วนที่สำคัญ

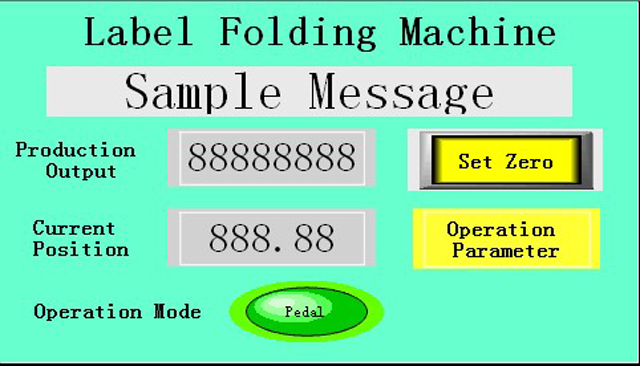

ภาพหลัก

เอาต์พุต: นับความจุ กดปุ่ม "เอาต์พุตเป็นศูนย์" เพื่อนับจำนวนความจุ

ตำแหน่งปัจจุบัน: การแสดงระยะทางตำแหน่งแบบเรียลไทม์ของโหมดเลื่อนของโมดูลการส่งฉลาก หน่วยเป็นมิลลิเมตร

โหมดการทำงานมี 2 แบบ คือ “อัตโนมัติ” และ “เหยียบเท้า”

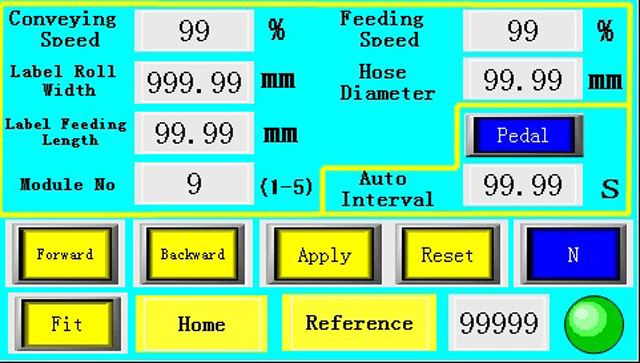

พารามิเตอร์ผู้ใช้

ความเร็วบอร์ดมาตรฐาน: ความเร็วการทำงานของบอร์ดตัวบ่งชี้ ปรับได้ตาม 0-100%

ความเร็วการทำเครื่องหมาย: หมายถึงความเร็วของฉลากที่ลอกออกจากแผ่นลอก โดยปรับไว้ที่ 0-100%

ความกว้างกระดาษด้านล่าง: ความกว้างของกระดาษฉลาก หน่วยมิลลิเมตร

เส้นผ่านศูนย์กลางลวด: อินพุตเส้นผ่านศูนย์กลางลวดเดี่ยว, ลวดแบนหรืออินพุตลวดหลายเส้นโดยตรงเพื่อต่อสู้กับความหนาสองเท่า มม.

ความยาวเครื่องหมาย: ควบคุมความยาวของฉลากจากแผ่นลอกฉลาก หน่วยมิลลิเมตร

ไปข้างหน้า: กดปุ่ม "ไปข้างหน้า" โมดูลไดรฟ์แท็กจะเลื่อนไปข้างหน้า ฟังก์ชั่นนี้สามารถปรับระยะห่างของตำแหน่งเป้าหมายได้

ด้านหลัง: กดปุ่ม "ย้อนกลับ" โมดูลไดรฟ์แท็กจะเลื่อนกลับไปทางด้านหลัง ฟังก์ชั่นนี้สามารถดีบักระยะห่างของตำแหน่งจุดติดฉลากได้

การปรับพอดี: กดปุ่ม "ปรับพอดี" กระบอกยึดแผ่นอากาศตรงและโมดูลวางสายรัดสายไฟจะเลื่อนกระบอกที่เคลื่อนที่บนและล่าง ฟังก์ชันนี้สามารถแก้ไขระยะห่างระหว่างสายรัดสายไฟและการยึดแผ่นสูญญากาศได้

รีเซ็ต: หมุนส่วนหัวกลับเป็นศูนย์หลังจากกดปุ่มรีเซ็ต

ไฟฟ้า: หลังจากเปลี่ยนกระดาษฐานฉลากที่มีคุณลักษณะแตกต่างกันแล้ว ให้กดปุ่มไฟฟ้าค้างไว้เพื่อให้ระบบเรียนรู้ฉลากและการเจาะกระดาษด้านล่างโดยอัตโนมัติ

วิธีการใช้งาน:

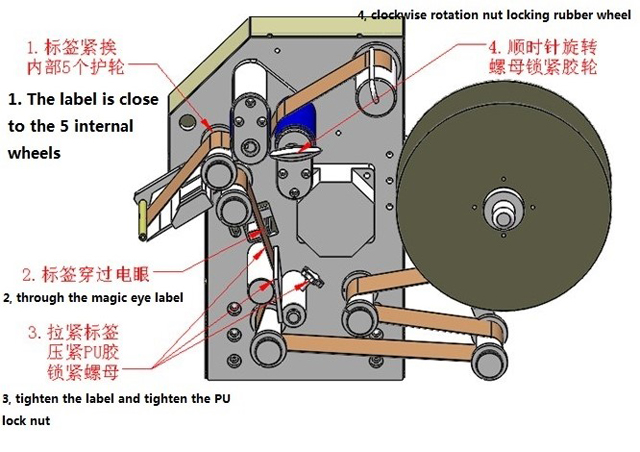

ติดตั้งฉลากแล้ว และติดตั้งฉลากกับโมดูลสตริปเปอร์ดังต่อไปนี้

หมุนสวิตช์ไฟตามเข็มนาฬิกาแล้วเปิดเครื่อง กดปุ่มหยุดแล้วหมุนตามเข็มนาฬิกา

เครื่องสลับและปรับแต่ง

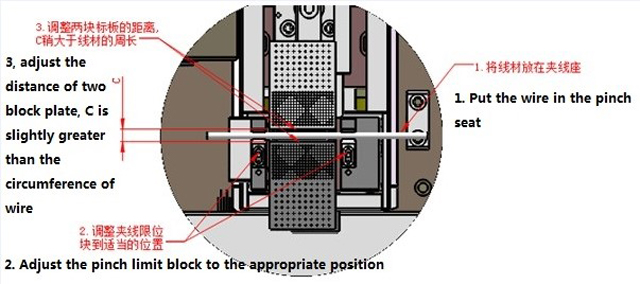

ตามขนาดเส้นผ่านศูนย์กลางของลวด การปรับตำแหน่งการเชื่อมต่อ ระยะห่างระหว่างแผ่น เช่น รูปต่อไปนี้

นำความกว้างของกระดาษด้านล่างใส่ในความกว้างของกระดาษด้านล่างของรูปที่ 3 และนำเส้นผ่านศูนย์กลางของลวดใส่ในเส้นผ่านศูนย์กลางของลวด

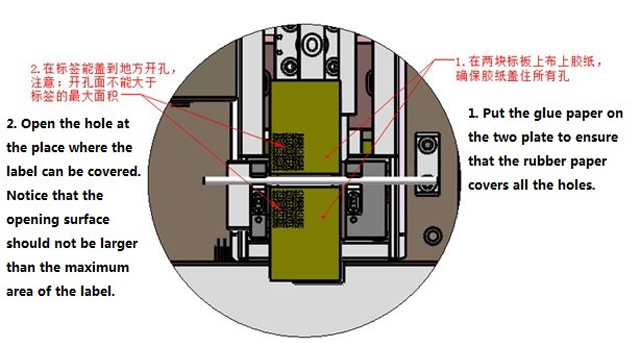

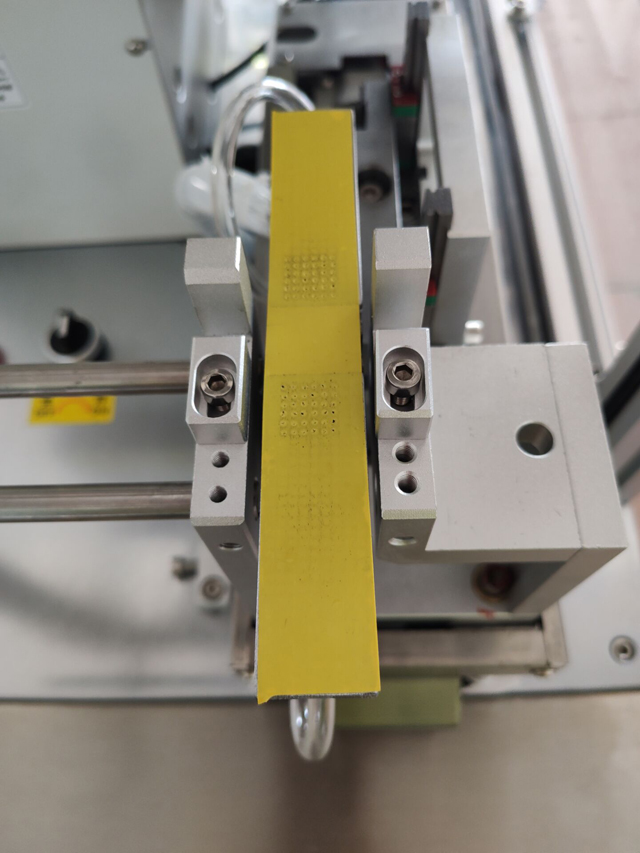

เทปกาวและช่องเปิด

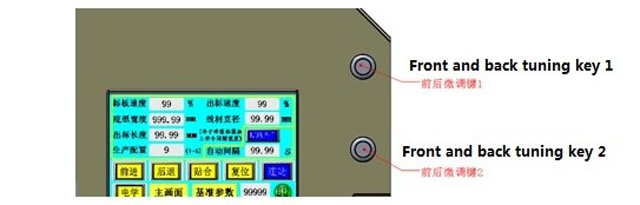

ในกระบวนการผลิต หากฉลากไม่ได้จัดตำแหน่งก่อนและหลังฉลาก สามารถปรับได้โดยตรงในคอลัมน์ "ความกว้างของกระดาษด้านล่าง" นอกจากนี้ยังสามารถเลื่อน "ปุ่มปรับเสียงด้านหน้าและด้านหลัง" 1 "ปุ่มปรับเสียงไมโครด้านหน้าและด้านหลัง 2" ได้โดยแต่ละการเลื่อนจะเปลี่ยนได้ 0.1 มม.

เครื่องปรับป้ายซ้าย-ขวา

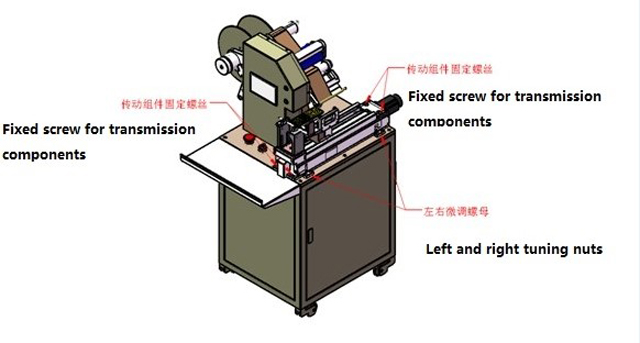

หากฉลากพับ หากด้านซ้ายและด้านขวาไม่ตรงกัน จะต้องคลายชิ้นส่วนส่งกำลังทั้งสี่ชิ้นออกให้หลวม จากนั้นจึงปรับน็อตตัดแต่งด้านซ้ายและขวาตามทิศทางการเบี่ยงเบนและระดับของฉลาก ในที่สุด จะต้องล็อกชิ้นส่วนส่งกำลังทั้งสี่ชิ้น

การซ่อมบำรุงและบำรุงรักษา

ห้ามกดดันโดยเด็ดขาด โปรดรักษาความสะอาดอยู่เสมอ

เพื่อหล่อลื่นเครื่องจักรให้ตรงเวลา ควรเพิ่มตำแหน่งใช้งานของแผ่นมาตรฐานเดือนละครั้ง หากมีน้ำมันหล่อลื่น ให้ตรวจสอบถ้วยแยกเวลา หากไม่ตรงเวลา ให้เติมน้ำมันหล่อลื่นเพิ่ม

สามเดือนเพื่อตรวจสอบการสึกหรอของสายพานซิงโครนัสในส่วนต่างๆ ของเครื่องจักร
