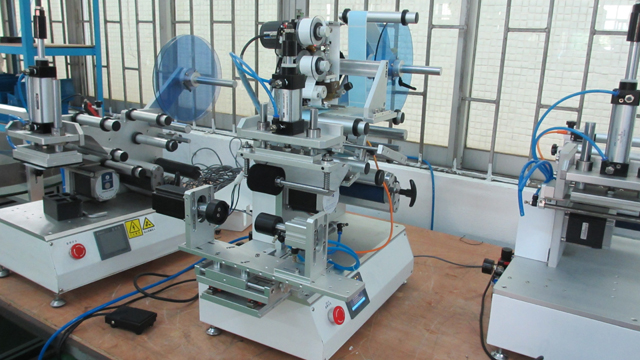

เครื่องติดฉลากขวดกลมแบนแบบใช้ลมพร้อมเครื่องเข้ารหัส

• ความยาวฉลากที่ใช้: 10 มม. ~ 150 มม.
• ติดฉลากความกว้าง: 10 มม. ~ 150 มม.
• ใช้ม้วนกระดาษเส้นผ่านศูนย์กลางภายใน: 40 มม. หรือ 76 มม.
• เส้นผ่านศูนย์กลางภายนอกม้วนกระดาษ: φ≤250 มม.
• อุณหภูมิภายในอาคาร: -10° c ~40° c
• ความชื้นภายในอาคาร: 35~85﹪
• แหล่งจ่ายไฟ: 220V,50HZ
• ขนาดโดยรวม: 550*550*650 (กว้าง*ยาว*สูง)
• น้ำหนัก: 78กก.

คำแนะนำการใช้งานอุปกรณ์บนเครื่องติดฉลากแบบม้วน:

รุ่นอุปกรณ์：VK-T805

ชื่อ: เครื่องติดฉลากขวดแบนและขวดกลมแบบกึ่งอัตโนมัติ

สถานการณ์การใช้งานเครื่องติดฉลากแบบม้วน

1. ห้ามใช้อุปกรณ์นี้โดยเด็ดขาดในสภาพแวดล้อมต่อไปนี้

2. ตรวจสอบให้แน่ใจว่าเต้ารับไฟฟ้าและอินเทอร์เฟซแหล่งจ่ายไฟสามารถสัมผัสกันอย่างใกล้ชิด มิฉะนั้น หน้าสัมผัสที่หลวมอาจทำให้เกิดอันตรายจากไฟไหม้ได้

3. ห้ามวางวัตถุหนักทับสายไฟ เพราะสายไฟที่ชำรุดอาจทำให้เกิดไฟดูดหรือเกิดเพลิงไหม้ได้

4. ก่อนทำความสะอาดหรือใช้น้ำมันป้องกันสนิม โปรดถอดสายไฟออกจากอุปกรณ์ มิฉะนั้น อาจเกิดไฟไหม้หรือทำให้ตัวอุปกรณ์เสียหายได้

5. ห้ามใช้เต้าเสียบที่หลวมหรือชำรุด หรืออาจเกิดไฟฟ้าช็อตหรือไฟไหม้ได้

6. ใช้สายดินที่ถูกต้อง หากใช้เต้าเสียบที่ไม่ได้ต่อสายดินอย่างถูกต้อง อาจทำให้เกิดไฟฟ้าช็อตและเกิดความเสียหายได้

7. อย่าให้มือเปียกเมื่อสัมผัสเต้าเสียบไฟฟ้า ไม่เช่นนั้นอาจเกิดไฟฟ้าช็อตได้

8. เมื่อใช้งานอุปกรณ์พกพา ควรตรวจสอบสายไฟจากแหล่งจ่ายไฟให้ดี มิฉะนั้นอาจเกิดความเสี่ยงต่อการเกิดไฟไหม้และความเสียหายต่ออุปกรณ์ได้

9. การใช้เครื่องมือตามมาตรฐานแรงดันไฟฟ้า/กระแสไฟฟ้าที่ถูกต้อง หากใช้อุปกรณ์โดยขาดแรงดันไฟฟ้า/กระแสไฟฟ้าที่เหมาะสม อาจทำให้เกิดความเสี่ยงต่อการเกิดไฟฟ้าช็อต ไฟไหม้ หรือเกิดความเสียหายต่อเครื่องมือได้

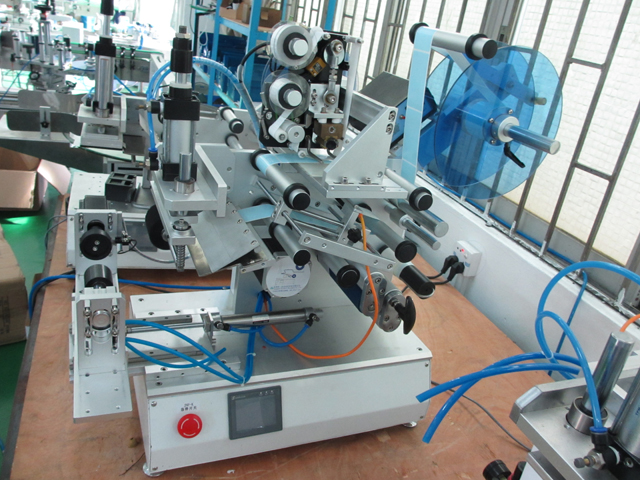

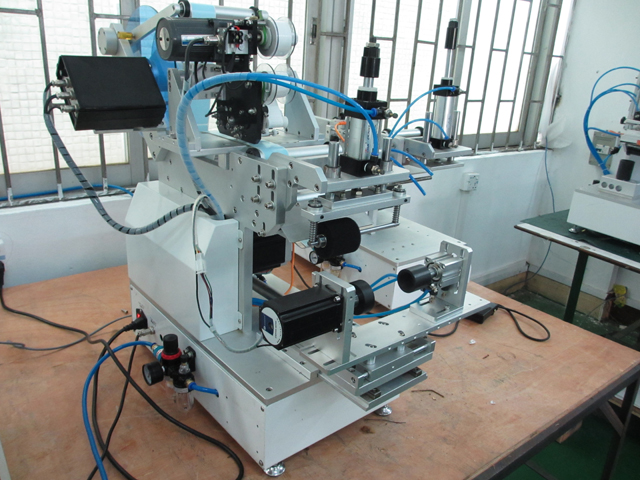

เครื่องติดฉลาก VK-T805

แนะนำเครื่องติดฉลาก

เครื่องติดฉลากเป็นเครื่องติดฉลากอัตโนมัติที่ติดอยู่บนพื้นผิวผลิตภัณฑ์ ซึ่งเป็นชื่อย่อของอุปกรณ์อัตโนมัติ ซึ่งสามารถแทนที่การติดฉลากด้วยมือ ช่วยเพิ่มประสิทธิภาพและคุณภาพของการผลิตได้ โดยสามารถแบ่งตามระดับของการทำงานอัตโนมัติได้เป็นเครื่องติดฉลากด้วยมือ เครื่องติดฉลากกึ่งอัตโนมัติ และเครื่องติดฉลากอัตโนมัติ โดยสามารถแบ่งตามรูปร่างของผลิตภัณฑ์ได้เป็นเครื่องติดฉลากขวดทรงกลม เครื่องติดฉลากแบบบางส่วน และเครื่องติดฉลากขวดรูปทรงพิเศษ โดยสามารถแบ่งตามการติดฉลากและการจัดวางผลิตภัณฑ์ได้เป็นเครื่องติดฉลากแนวตั้งและแนวนอน

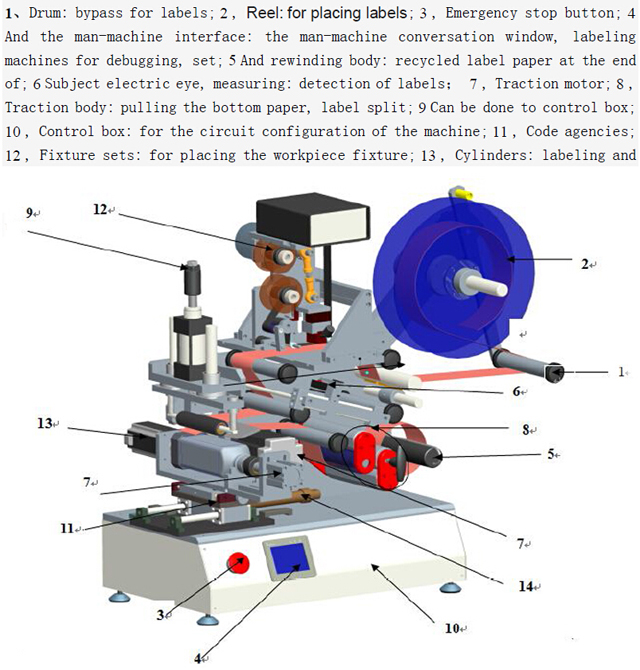

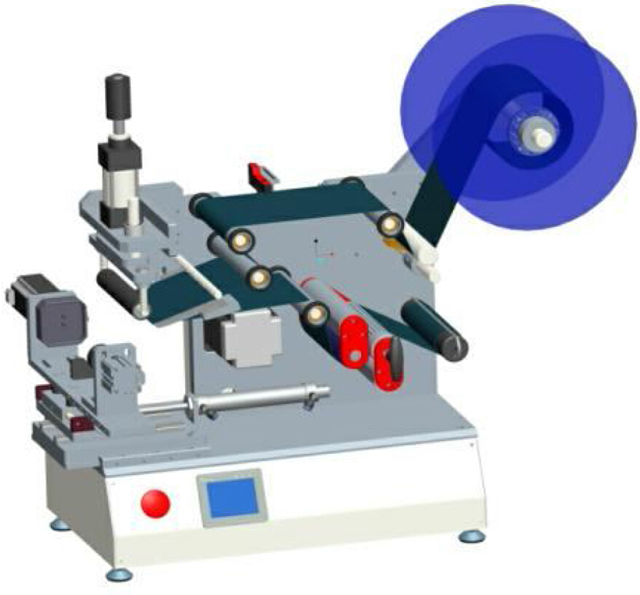

คำอธิบายภาพวาดบนรุ่น VK-T805:

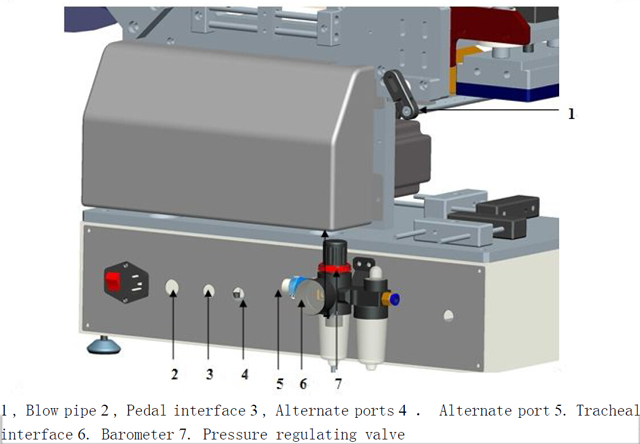

ด้านหลังเครื่อง

พารามิเตอร์ทางเทคนิค:

1. ติดฉลากความยาว: 10 มม. ~ 150 มม.

2. ติดฉลากความกว้าง: 10 มม. ~ 150 มม.

3. เส้นผ่านศูนย์กลางภายในม้วนกระดาษที่ใช้: 40 มม. หรือ 76 มม.

4. เส้นผ่านศูนย์กลางภายนอกม้วนกระดาษ: φ≤250 มม.

5. อุณหภูมิภายใน: -10° c ~40° c

6. ความชื้นภายในอาคาร: 35~85﹪

7. แหล่งจ่ายไฟ: 220V, 50HZ

8. ขนาดโดยรวม: 550*550*650 (กว้าง*ยาว*สูง)

9. น้ำหนัก: 78กก.

ขอบเขตของ

1. ใช้กันอย่างแพร่หลายในอุตสาหกรรมอาหาร, ยา, เครื่องสำอาง, ผลิตภัณฑ์เสริมความงาม, อิเล็กทรอนิกส์และอุตสาหกรรมอื่นๆ

2. สำหรับผลิตภัณฑ์กึ่งสำเร็จรูปหรือผลิตภัณฑ์สำเร็จรูปในรูปแบบการพิมพ์และการติดฉลากแบบกึ่งอัตโนมัติบนพื้นผิวส่วนโค้งบางส่วน

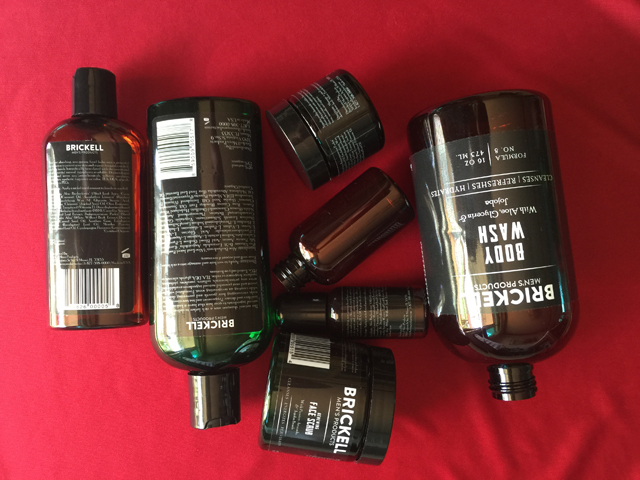

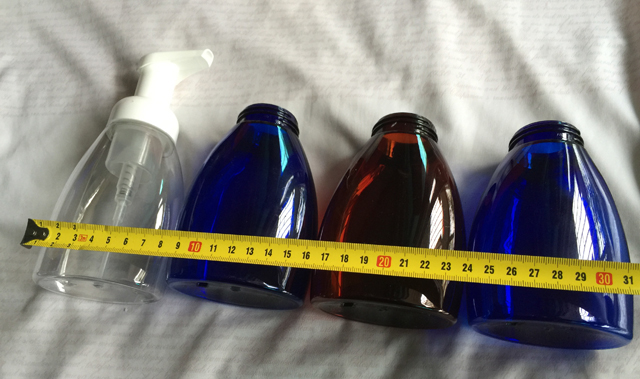

3. สามารถติดฉลากได้ทั้งแบบแบน ทรงกลม ทรงรี หรือรูปทรงอื่น ๆ ของขวด ดูตัวอย่างรูปภาพด้านล่าง:

ทฤษฎีการติดฉลาก

1. ระบบส่งกำลัง: มอเตอร์ขับเคลื่อนโดยระบบขับเคลื่อนด้วยสายพานราวลิ้นและสถาบันรับ ช่วยกระตุ้นให้เกิดการแยกฉลาก ดังนั้นจึงสามารถลอกและรีไซเคิลกระดาษที่ส่วนท้ายของฉลากได้

2. ระบบควบคุม: เครื่องนี้ใช้ระบบควบคุมแบบผสมผสานระหว่างไฟฟ้าและแก๊ส ตาไฟฟ้า (เซ็นเซอร์) และสวิตช์เหยียบ ส่งสัญญาณที่ได้รับไปยัง PLC ในโปรเซสเซอร์กลางตามโปรแกรมที่ตั้งไว้สำหรับการประมวลผล ทำให้เกิดฟังก์ชันการลอก การดูด การแก้ไขฉลาก และการนับ

กระบวนการดำเนินงาน

เปิดเครื่อง ติดตั้งฉลากแก้ไขด้วยฉลากปรับตาไฟฟ้า

เปิดเครื่อง / ปิดเครื่อง

เปิดเครื่อง:

1. ตรวจสอบรอบ ๆ เครื่องและทำความสะอาดเพื่อดูว่ามีสิ่งหลวมหรือไม่

2. ติดฉลากและเชื่อมต่อสายไฟเข้าที่ด้านหลังของเต้าเสียบไฟฟ้า และสวิตช์ถัดจากเต้าเสียบไฟฟ้าเปิดอยู่

3. ต่อสายไฟอีกด้านหนึ่งเข้ากับเต้าเสียบ AC โดยใช้แรงดันไฟฟ้า 220V, 50Hz

4. สวิตช์หยุดฉุกเฉินแผงหลักเพื่อเปิด

5. ก๊าซแรงดันสูงเข้าถึงรู (และยืนยันว่าสวิตซ์เปิดอยู่)

ปิดระบบ:

1. ในกรณีใช้งานปกติ คุณสามารถเสียบสายไฟออกจากเต้าเสียบ AC หรือ กดสวิตช์หยุดฉุกเฉินโดยตรง

ความสนใจ!!!

2. ห้ามเสียบสายไฟหรือแหล่งจ่ายไฟในขณะที่เปียก เพราะอาจทำให้เกิดไฟฟ้าช็อตได้

3. ห้ามวางวัตถุหนักทับสายไฟ

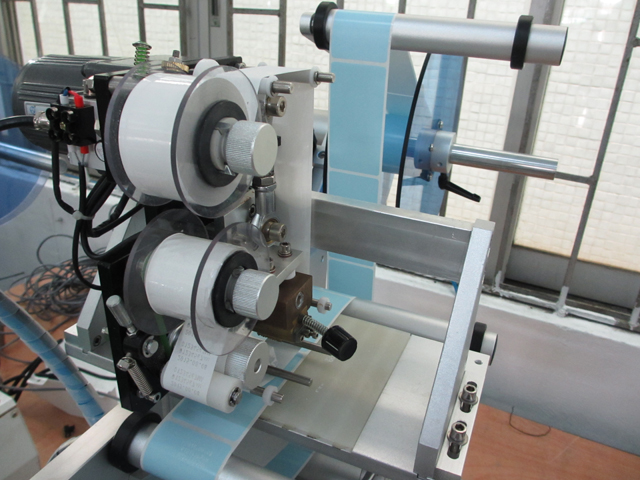

ตรวจสอบการปรับปรุง

1. ติดป้าย "1" รอบๆ ขึ้นอยู่กับป้ายในด้านนั้นของปริมาตร ในปริมาตรภายในพื้นผิวให้ทำตามวิธีการบายพาสไดอะแกรม

2. ตัวหนีบ "2" ปล่อยรอบทุ่นก่อน จากนั้นกดอีกครั้ง

3. สังเกตด้วยตาเปล่าโดยสังเกตที่ฉลากหลังเลข "5" ที่ Peel Board โดยที่ฉลากถูกแยกออกให้ไปอยู่ในตำแหน่งเศษส่วนที่มีประสิทธิภาพของหัวดูด ตามที่แสดงในภาพก่อนหน้า หากไม่ถูกต้อง จำเป็นต้องปรับฉลากอย่างคร่าวๆ

4. ในการให้บริการ "3" และ "4" ระหว่างแท็กเพื่อตรวจจับไฟฟ้าตา จะต้องทดสอบฉลากโดยรอบยาวเมื่อรูสล็อตไฟฟ้าตาเพื่อทดสอบไฟฟ้าตาที่สามารถตรวจจับการเปลี่ยนแปลงระหว่างฉลากและฉลาก สำหรับชุดไฟฟ้าตาเพิ่มเติม โปรดดูที่ส่วน "การตั้งค่าไฟฟ้าตา"

5. เมื่อสิ้นสุดโครงดึง "6" แล้ว เราจะต้องปฏิบัติตามอย่างเคร่งครัดตามรูปร่าง "S" รอบๆ กฎและที่จับ "T" เพื่อทำเครื่องหมายสถานะให้แน่นหนา มิฉะนั้น จะส่งผลให้ไม่สามารถเสนอราคาได้หรือไม่สามารถดึงปลายสายพานได้

6. "7" สำหรับตัวม้วน แกน และคลิปเหล็กกลมสีดำสำหรับกิจกรรม ปลายของที่หนีบคลิปหนีบกระดาษ

แก้ไขแล้ว

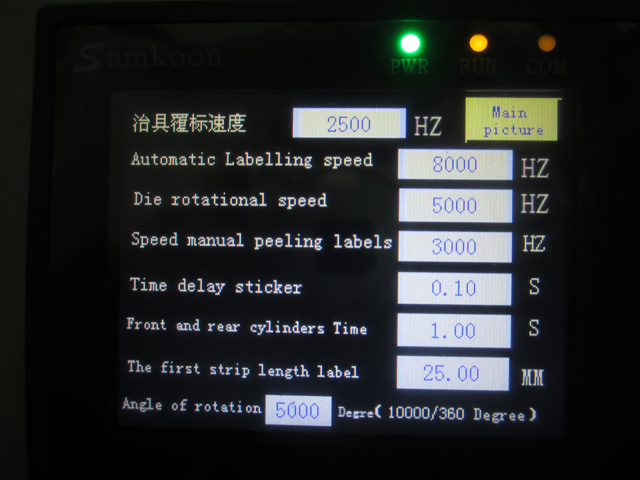

1. หลังจากทำตามขั้นตอนข้างต้นเสร็จแล้ว ให้กดปุ่ม "อัตโนมัติ/แมนนวล" บนแผงเพื่อเปลี่ยนสถานะเป็น "แมนนวล" โปรดตรวจสอบให้แน่ใจว่าได้เชื่อมต่อและเปิดเครื่องแล้ว จากนั้นกดสวิตช์ "จ็อก" โดยดึงกระดาษด้านล่างออกประมาณ 0.5 เมตร ออกแบบมาเพื่อให้กระดาษด้านล่างหลวมและถูกต้อง

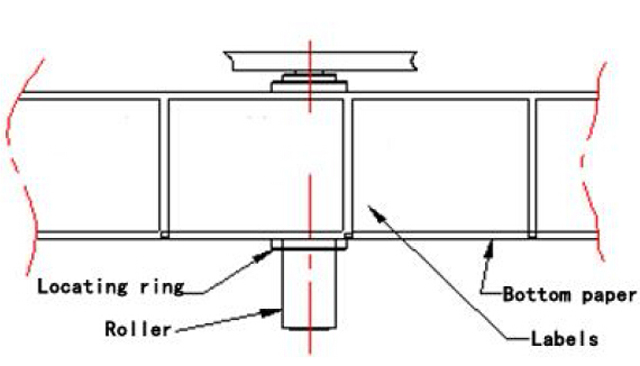

2. เมื่อกระดาษด้านล่างได้รับการแก้ไขโดยอัตโนมัติ เราจะปรับลูกกลิ้งทั้งหมดบนวงกลมจำกัดตามที่แสดงในแผนภาพก่อนหน้า และเลื่อนวงกลมจำกัดไปทั้งสองด้านของกระดาษ

ขยับตาไฟฟ้า

1. บนพื้นผิว ให้กดปุ่ม "อัตโนมัติ / ด้วยตนเอง" เป็น "ด้วยตนเอง" จากนั้นกดสวิตช์ "จ็อก" คราวนี้ ให้สังเกต Peel Board ด้วยตาเปล่า เพื่อให้สามารถดึงป้ายออกจากแผงแถบได้ 0~1 มม.

2. จากนั้นเลื่อนตาทดสอบฉลากไฟฟ้า วางไว้ระหว่างแท็กและฉลากเหล่านั้นที่ปลายกระดาษ สังเกตไฟตาทดสอบไฟฟ้า เมื่อการตรวจจับตาทดสอบไฟฟ้าเคลื่อนออกจากฉลากหรือจากปลายฉลากกระดาษ ไฟจะสลับระหว่างเปิดและปิด

ขนาดในแผนภาพด้านบน ตรวจสอบให้แน่ใจว่าหัวดูดอยู่ห่างจากแผง Strip 0.5~1 มม. คุณสามารถคลายสกรูเพื่อปรับได้

เพื่อให้คุณมั่นใจได้ว่าการเปลี่ยนผ่านไปสู่ตำแหน่งหัวดูดของฉลากจะราบรื่น (โดยทั่วไปตำแหน่งนี้ได้รับการปรับมาเป็นอย่างดีแล้ว)

ความสนใจ!!!

1. ยืนยันว่าการกดเข็มขัดและอุปกรณ์ล็อครีเซ็ต มิฉะนั้น จะทำให้การเสนอราคาไม่ถูกต้อง

2. ตรวจสอบว่ามีการทดสอบตาไฟฟ้าด้วยหรือไม่ มิฉะนั้นอาจทำให้เกิดการติดฉลากต่อเนื่อง

3. ตรวจสอบระบบไดรฟ์เพื่อการยึด มิฉะนั้น จะส่งผลให้ไม่สามารถดึงกระดาษด้านล่างได้

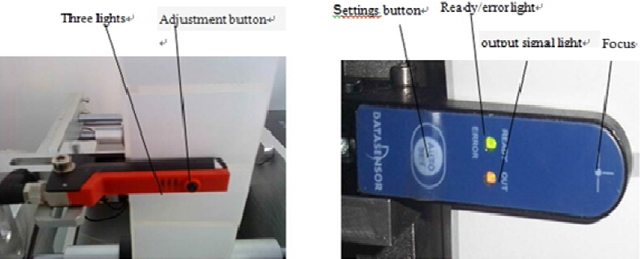

ชุดตาวิเศษ

มาร์คตาไฟฟ้า(ที่นี่เป็นเพียงภาพประกอบเท่านั้น ไม่ได้หมายความว่าลูกค้าซื้อการกำหนดค่าแบบจำลอง)

ซ้ายสำหรับเยอรมนี Dr easy logging GS-63 Electric eye ขวาสำหรับอิตาลี pedicle SR21-IR Electric eye โดยทั่วไปจะใช้เพื่อตรวจจับฉลาก นี่คือวิธีการปรับแต่งของพวกเขา

1. Dr บันทึกข้อมูลง่าย ๆ GS-63 ปรับตาไฟฟ้า:

เหตุผล: เพื่อระบุช่องว่างระหว่างฉลากตามความหนา (โดยแสงจะส่องผ่านเข้าไปตรงที่ไม่มีฉลาก และไม่มีการทะลุผ่านเข้าไปก็จะมีฉลากให้ระบุได้) ใช้กับฉลากกระดาษที่มีความหนาตามที่กำหนดหรือฉลากอื่นๆ

คำแนะนำปุ่ม: ไฟสีเขียว: ไฟแสดงสถานะพลังงาน

ไฟสีเหลือง: เพื่อระบุสถานะไฟ (ไฟสีเหลืองสว่างขึ้น แสดงว่ามีสัญญาณเอาท์พุต)

ปุ่มปรับ: ปรับการตรวจจับฉลากด้วยการตั้งค่าที่แตกต่างกัน

ก่อนอื่นให้ติดฉลากผ่านตาวิเศษตามแผนภาพต่อไปนี้: หากคุณดึงฉลาก ไฟสีเหลืองในช่องว่างระหว่างฉลากและฉลากจะสว่างขึ้น ฉลากจะดับลง คุณไม่สามารถรีเซ็ตได้ คุณสามารถใช้งานได้โดยตรง เมื่อไฟสีเหลืองติดสว่างหรือบ่อยครั้งที่ไฟสีเหลืองจะดับลง คุณต้องรีเซ็ตตาไฟฟ้า ตั้งค่าดังต่อไปนี้: ก่อนอื่น ให้ติดฉลากผ่านตาวิเศษของรางรูปตัว U มีฉลากวางตาไฟฟ้าไว้ในช่อง กดปุ่มปรับค้างไว้ 3 วินาที คุณจะเห็นตาไฟฟ้ากะพริบไฟสีเหลือง จากนั้นปล่อยปุ่ม หากไม่มีฉลาก (ติดฉลากเฉพาะปลายกระดาษ) วางไว้ในช่องตาวิเศษ ให้กดปุ่มปรับค้างไว้ 8 วินาที จากนั้นปล่อยปุ่ม ณ จุดนี้ การตั้งค่าเสร็จสมบูรณ์ ตาไฟฟ้าของฉลากดึงเข้าไปในถัง คุณจะเห็นว่ามีฉลากไฟสีเหลืองดับ สำนักงานช่องว่างในฉลากที่มีฉลาก ไฟสีเหลืองจะสว่างขึ้น

อิตาลีก้าน SR21-IR ปรับตาไฟฟ้า:

เป็นของ Groove Electric Eye โดยผ่านปริมาณแสงที่ทะลุผ่านความแรงของการแยกแยะไม่มีฉลาก ใช้กระดาษและวัสดุฉลากที่ปลายของฉลากที่แตกต่างกัน

หลักการตรวจจับ ลำแสงที่ยิงออกมาจากด้านข้างของตาไฟฟ้าร่อง เพื่อรับอีกด้านหนึ่ง เมื่อป้ายกลางได้รับปริมาณการเปลี่ยนแปลงของแสง เมื่อตั้งค่าเกณฑ์แล้ว จะไม่มีการใส่ป้ายใดๆ ไว้เพื่อระบุ

วิธีการตั้งค่า

1) เมื่อ "พร้อม" เมื่อไฟติด ป้ายโฟกัสตาไฟฟ้าตรงกลาง ให้ดึงแท็กไปมา เช่น การเปลี่ยนแปลงสัญญาณเอาท์พุต ตาไฟฟ้าอยู่ในสภาพการทำงาน สามารถใช้งานได้โดยตรง

2) กดปุ่มตั้งค่าอัตโนมัติสั้นๆ ไฟสีเขียวและสีเหลือง สัญญาณไฟฟ้าดึงดูดสายตาปานกลาง ฉลากไม่สามารถถอดออกได้ ในตอนนี้ จนกว่าไฟสีเขียวจะกะพริบอย่างรวดเร็ว

3) เมื่อไฟสีเขียวกระพริบเมื่อสื่อเข้าสู่ตำแหน่งโฟกัสดวงตามหัศจรรย์อันดับสอง

4) กด "ตั้งค่าอัตโนมัติ" สั้นๆ ไฟสีเขียวจะดับลง ตาไฟฟ้าจับสัญญาณสื่อประเภทที่สอง ฉลากที่ถอดออกไม่ได้ในขณะนี้ จนกว่าไฟสีเขียวจะสว่างขึ้น

5) ย้ายฉลาก ในการแยกสื่อท้องถิ่นสองส่วน สัญญาณเอาท์พุตจะสว่างขึ้น ตั้งตาวิเศษ

6) "พร้อม" ดวงตาวิเศษที่มั่นคงเพื่อใช้วัตถุ คุณสามารถสลับสื่อสองแบบได้

ปรับตำแหน่งฉลาก

1. ภาชนะแรกในรูป "C" จากนั้นลองติดตำแหน่งจุดสังเกตและผ่านการปรับ "A" และ "B" กิจกรรมของบล็อค Office ปรับไปยังตำแหน่งที่เหมาะสม

2. หลังจากปรับให้เหมาะสมแล้ว ต้องยึดสกรูที่นั่งกิจกรรมเพื่อไม่ให้หลวม

3. D มีตาทดสอบไฟฟ้าในตัว ใช้สำหรับทดสอบผลิตภัณฑ์ฟรี ผ่านกล่องกลับบนแป้นเหยียบ / สถานะการเริ่มต้นของวัตถุที่วัดเพื่อปรับเครื่องติดฉลาก

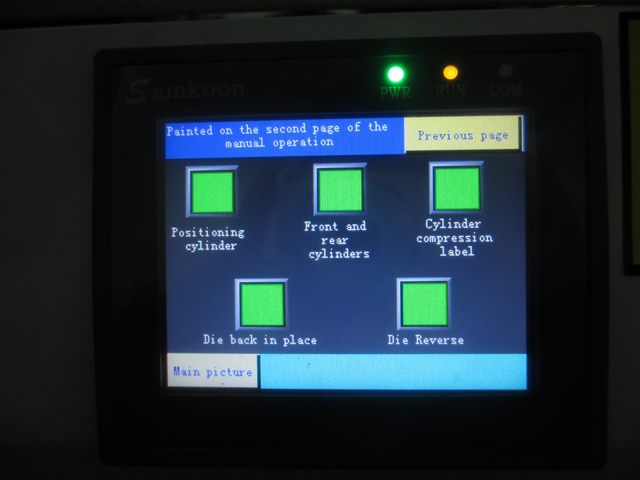

การดำเนินการด้วยตนเอง

1. ก่อนอื่นคุณต้องเลือก "สวิตช์แบบแมนนวล / อัตโนมัติ" ในคู่มือ จากนั้นจึงรวมเข้ากับ "สวิตช์" เพื่อใช้งาน

2. การทำงานด้วยตนเองที่ใช้เพื่อใช้ในการดีบัก เพื่อให้ได้ฉลากที่ถูกต้อง

การดำเนินการอัตโนมัติ

1. ก่อนอื่น คุณต้องตั้งค่า "สวิตช์แบบแมนนวล/อัตโนมัติ" ให้อยู่ในสถานะอัตโนมัติ จากนั้นจึงรวมเข้ากับ "สวิตช์เหยียบ"

2. การดำเนินการอัตโนมัติที่ใช้ในการดีบัก รวมถึงการทำเครื่องหมายและติดป้ายกำกับ

การวัดการปรับไฟฟ้าตา:

1. เชื่อมต่อ Electric eye ซีรีส์ FX-301 อย่างถูกต้อง:

ตาวิเศษจะต้องตรวจสอบให้แน่ใจว่าการติดตั้งการวัดที่ถูกต้องสามารถใช้งานได้ วิธีการเชื่อมต่อจะแสดงดังรูปต่อไปนี้ "เข้า" เส้นสีดำต่อเนื่อง "ออก" แม้แต่เส้นสีเงิน

2. หลักการตรวจจับด้วยตาไฟฟ้า:

ตาไฟฟ้าจะตรวจจับวัตถุตามปริมาณแสงที่สะท้อนออกมา ตาไฟฟ้าจะปล่อยแสงให้วัตถุ วัตถุจะสะท้อนแสงจำนวนหนึ่งกลับเข้าตา เมื่อวัตถุสะท้อนแสงถึงปริมาณที่กำหนด สัญญาณของตาไฟฟ้าจะเปลี่ยนไป และจะส่งสัญญาณไปยังระบบควบคุม

3. สลับสถานะ:

ปุ่ม "โหมด/ยกเลิก" ไฟสีเขียวในตำแหน่ง "การทำงาน" "การสอน" "ADJ" "L/D" "TIMER" "PRO" จะสลับระหว่างเอกสารหลายฉบับ โดยระบุสถานะการทำงานที่แตกต่างกัน

• “การรัน” หมายถึง การรันแบบรัฐ
• สถานะการสอน “สอน”
• "ADJ" เพื่อปรับสถานะ
• “L/D” สำหรับสถานะสัญญาณการยก
• กดปุ่ม "PUSH" ลงเพื่อยืนยัน สลับซ้าย-ขวาเพื่อปรับแต่งฟังก์ชันให้ละเอียด

4. ชุดตาวิเศษ:

4.1 บนสมมติฐานที่ไม่มีผลิตภัณฑ์บนเวิร์กสเตชัน ให้เปิดเครื่องขยายสัญญาณตาไฟฟ้าที่มีฝาปิดโปร่งใส กดปุ่ม "โหมด/ยกเลิก" แล้วโอนไปยังเอกสาร "สอน" กล่องดิจิทัลจะแสดงค่า ซึ่งค่านี้จะเป็นสัญญาณว่าง ความเสถียรของตัวเลข ให้ใช้การ "PUSH" เพื่อยืนยัน

4.2 จากนั้นวางผลิตภัณฑ์บนสถานีติดฉลาก ปิดตำแหน่งด้านซ้าย โดยสังเกตตำแหน่งโดยปรับตำแหน่งแถบตำแหน่งให้ไปถึงตำแหน่งของฉลากบนผลิตภัณฑ์

4.3 ตำแหน่งของฉลากเมื่อปรับแล้ว จะเห็นกล่องดิจิทัลที่แสดงค่าตัวเลข ซึ่งค่านี้เมื่อสินค้าถูกตรวจจับสัญญาณ เช่น "1900" ให้คงที่ คลิก "PUSH" เพื่อยืนยัน เมื่อเสร็จแล้ว กล่องดิจิทัลจะแสดงคำแนะนำที่ดี (สามารถกด "โหมด/ยกเลิก" เพื่อกลับสู่ "การทำงาน" ได้)

4.4 โอนไปยังเอกสาร "ADJ" แสดงกล่องแสดงตัวเลข = สัญญาณว่าง (จังหวะการเต้นของหัวใจ - สัญญาณว่าง) / 2 ค่าเริ่มต้นของระบบสำหรับเกณฑ์ ค่าสัญญาณมากกว่าค่าวิกฤต ค่าเริ่มต้นคือวัตถุ น้อยกว่าค่าวิกฤต ค่าเริ่มต้นคือไม่มีวัตถุ สัญญาณป้อนกลับไปยัง PLC ออกคำสั่งที่เหมาะสม เกณฑ์สามารถปรับได้โดยการกดปุ่มซ้ายและขวาสลับ "PUSH" เพิ่มหรือลดค่า เปลี่ยนเกณฑ์ (โดยปกติไม่จำเป็นต้องปรับ) จากนั้นกด "PUSH" เพื่อยืนยัน

4.5 กดปุ่ม "โหมด/ยกเลิก" เพื่อกลับสู่สถานะการทำงาน (หลังจากการตั้งค่าเสร็จสิ้นแล้ว หากกลับสู่สถานะการทำงาน "ทำงาน")

4.6 ปิดฝาใส ตั้งปลายไว้

4.7 เมื่อวางผลิตภัณฑ์ เมื่อสถานีติดฉลากตรวจพบสัญญาณการวัดตาไฟฟ้า ข้อเสนอแนะไปยัง PLC PLC จะออกคำสั่ง เครื่องติดฉลากจึงเริ่มทำงานตามส่วนที่เกี่ยวข้องกับการทำงาน

ส่วนประกอบควบคุมอิเล็กทรอนิกส์

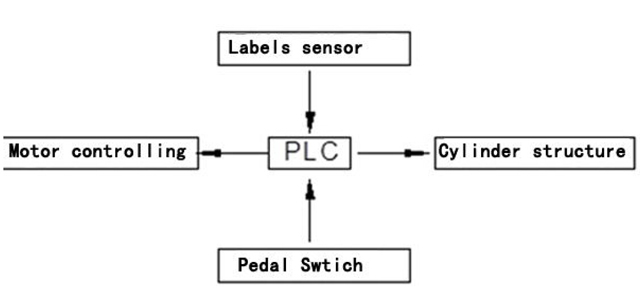

ระบบควบคุม

หลักการ: เครื่องติดฉลากนั้นใช้ PLC ซึ่งรับสัญญาณและควบคุมระบบ ดังที่แสดงในรูปด้านบน เมื่อเหยียบสวิตช์เหยียบ สวิตช์เหยียบจะเริ่มส่งสัญญาณไปยัง PLC และ PLC จะประมวลผลตามโปรแกรมที่ตั้งไว้ จากนั้นจึงเริ่ม "ระบบควบคุมมอเตอร์" เพื่อดำเนินการลอกและป้อนฉลาก ในขณะเดียวกัน "เซ็นเซอร์ตำแหน่งฉลาก" (เรียกอีกอย่างว่าตาไฟฟ้าสำหรับวัดฉลาก) จะให้ความสนใจกับระยะทางที่ฉลากเคลื่อนที่อยู่เสมอ เมื่อเข้าสู่ระยะทางสำหรับการอัปเดตฉลาก "เซ็นเซอร์ตำแหน่งฉลาก" จะส่งสัญญาณไปยัง PLC ทันที ในทำนองเดียวกัน PLC จะประมวลผลตามโปรแกรมที่ตั้งไว้ และ "ระบบควบคุมมอเตอร์" จะส่งสัญญาณหยุดและเริ่มเครื่องดูดฉลากและระบบติดฉลากเพื่อลอกและติดฉลากให้เสร็จสมบูรณ์

ข้อบกพร่องทั่วไปและการยกเว้น

ตำแหน่งการติดฉลากไม่มั่นคง

1. อุปกรณ์ควบคุมแรงดันอาจไม่แน่น ส่งผลให้มีรอยหลวม การทดสอบด้วยตาไฟฟ้าไม่แม่นยำ

2. ตัวดึงลื่นหรือไม่แน่นทำให้กระดาษด้านล่างหลุดออก

3. การจัดรูปทรงหรือตำแหน่งในการติด

เอาออกไป

1. อุปกรณ์สายพานแรงดันแน่นเกินไป ทำให้มีรอยและแรงดันลดลง

2. ในการทำงานอัตโนมัติจะมีการทำเครื่องหมายด้วยการแก้ไขและปรับปรุงย้อนกลับโดยไม่เบี่ยงเบน

คุณภาพการติดฉลากไม่ดี มีฟองอากาศหรือรอยยับ

1. ฉลากอาจจะบางเกินไป กฎการติดดูดไม่ใช้กับฉลากที่บางและใส

อุปกรณ์ไม่มีปฏิกิริยาใดๆ

1. ยืนยันว่าสายไฟไม่มีปัญหา

2. ยืนยันว่าช่องส่งถัดจากฟิวส์ยังอยู่ในสภาพสมบูรณ์ เช่น ไหม้ ให้เปลี่ยนใหม่

3. อาจกล่องสายไฟภายในหลวม ซ่อมแซมโดยช่างมืออาชีพ

กระดาษฉลากที่ปลายกระดูกหักธรรมดา

1. อุปกรณ์สายพานแรงดันแน่นเกินไป ทำให้มีรอยและแรงดันลดลง

2. อาจติดฉลากที่ปลายกระดาษคุณภาพต่ำหรือลึกเข้าไปในฟัน

หัวดูดเสียหรือทำงานผิดปกติ หรือมีพฤติกรรมผิดปกติตามฉลาก

1. เป็นปลั๊กรูหัวดูดทำให้ดูดได้ไม่เพียงพอ (รับประกันแรงดันที่ 0.7Mpa ขึ้นไป)

2. ทิศทางการเป่าท่อลมไม่ถูกต้อง สามารถปรับได้โดยการเคลื่อนที่และทิศทางการหมุน

3. ในกรณีที่ไม่มีฉลากปิดทับ ให้ใช้ซีลกาวใสเพื่อลดการสูญเสียแรงดูด

ฉลากต่อเนื่อง

ตาไฟฟ้าตั้งไม่ดี รีเซ็ตตาไฟฟ้า

การรวบรวมวัสดุกระดาษรีไซเคิลที่ปลายม้วน

ส่วนใหญ่จะเสื่อมสภาพด้านหลังสายพานขับ ควรเปลี่ยนสายพานใหม่

การทำฉลาก

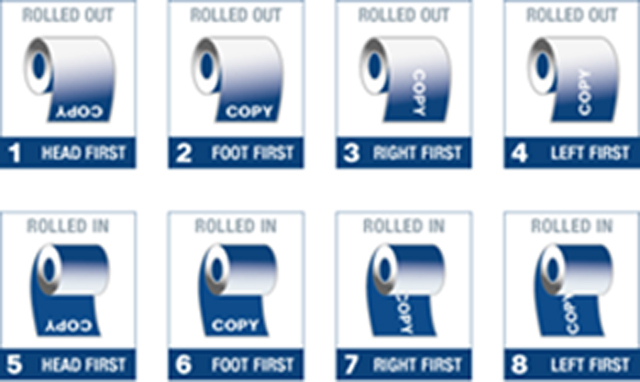

1. เมื่อผลิตฉลาก ให้สังเกตทิศทางรอบทุ่น

2. ให้มั่นใจว่าการตรวจจับรูของวัสดุแปลกปลอมด้วยตาวิเศษ การเจาะรูกระดาษในตอนกลางคืนไม่สามารถปล่อยทิ้งไว้ได้ มิฉะนั้น จะไม่รู้จักตาวิเศษ ซึ่งจะทำให้มีฉลากซ้ำซ้อน

3. ตรวจสอบให้แน่ใจว่าฉลากและกระดาษด้านล่างแยกออกจากกันอย่างเรียบ

การบำรุงรักษาตามปกติ

1. ภายใต้การใช้งานปกติ อุปกรณ์อาจได้รับการตรวจสอบเป็นประจำ

2. อุปกรณ์ควบคุมฝุ่นและป้องกันสนิมเป็นประจำ

3. ห้ามใช้เป็นเวลานาน ให้ถอดปลั๊กไฟที่ต้องการแล้วดำเนินการบำรุงรักษา

ภาคผนวก

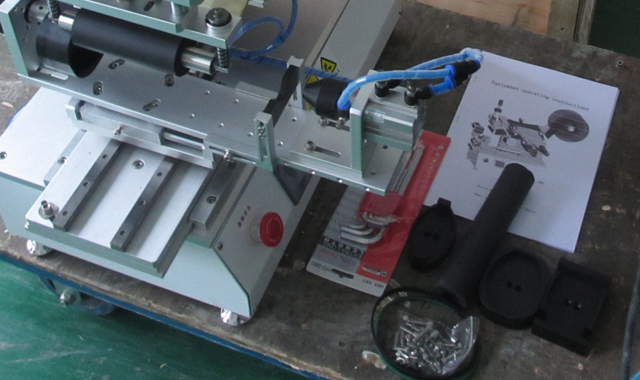

อุปกรณ์มาตรฐานการติดฉลากนี้ ได้แก่ คู่มือการใช้งาน, ประแจหกเหลี่ยม, ไขควงปรับตาไฟฟ้า

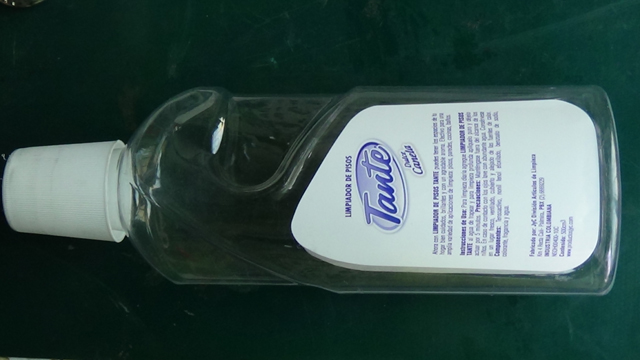

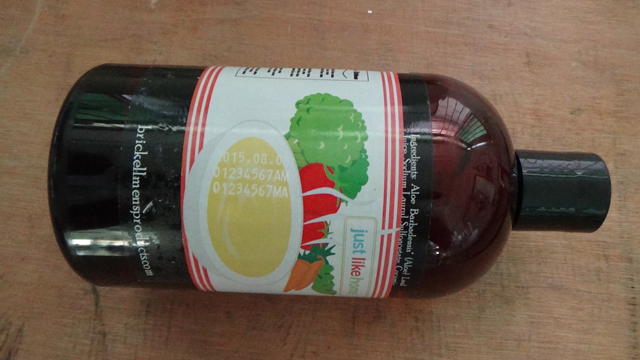

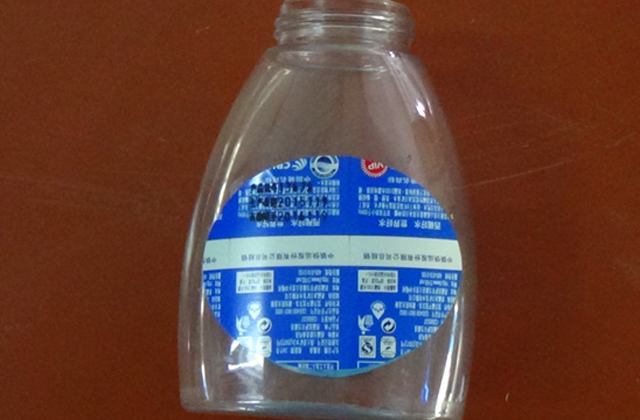

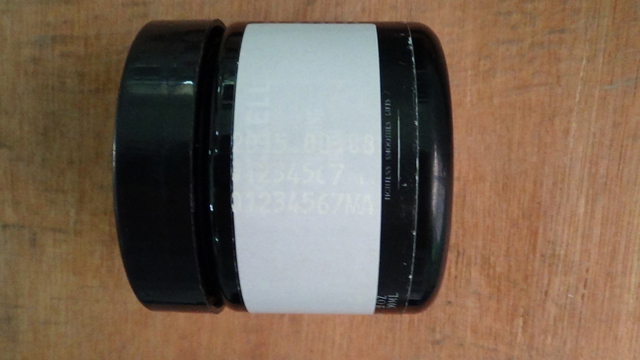

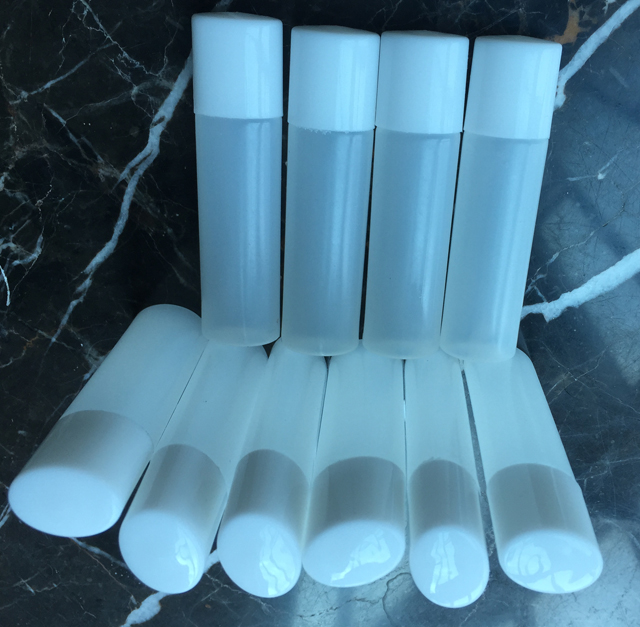

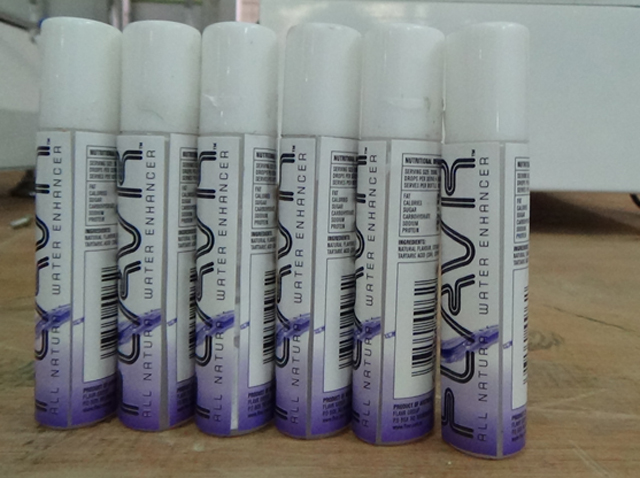

ตัวอย่างการติดฉลากสำหรับขวดรูปทรงต่างๆ :
