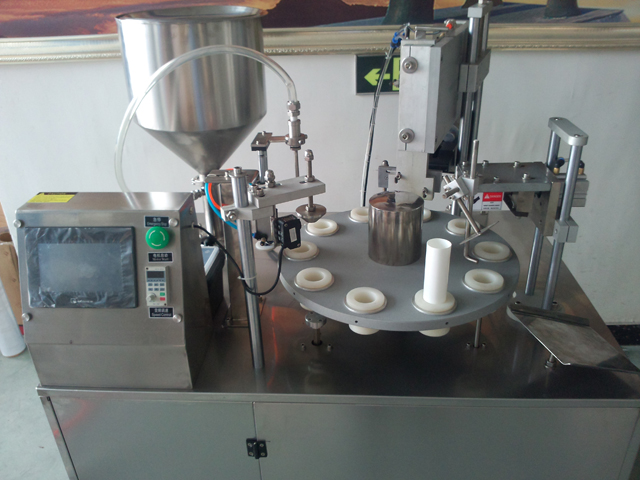

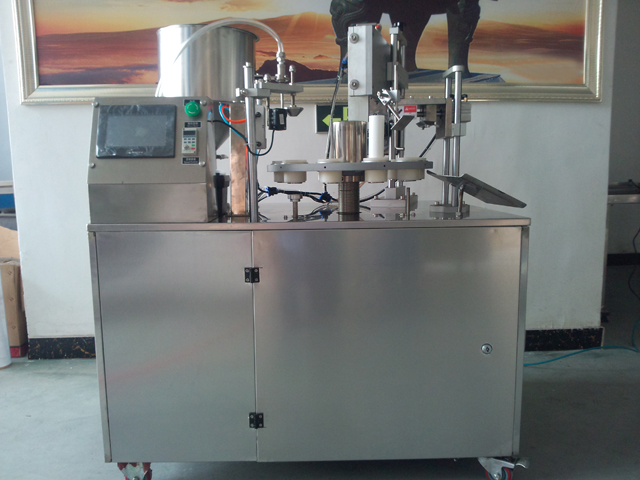

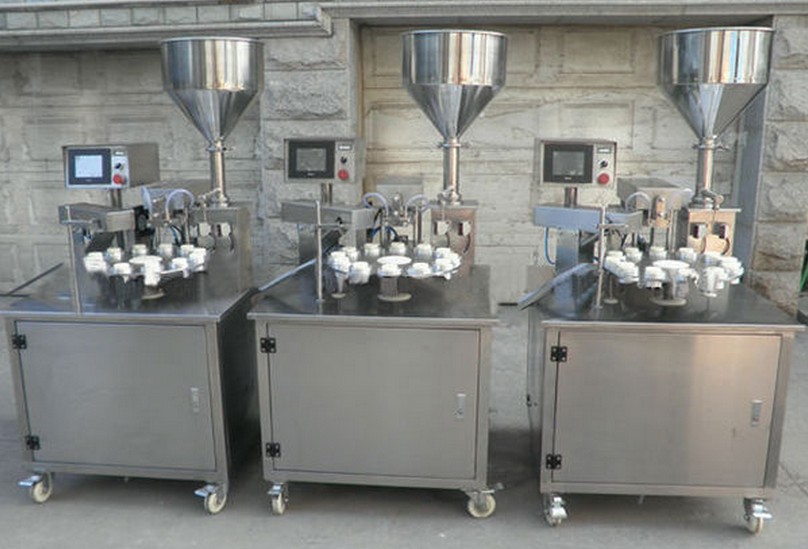

เครื่องบรรจุหลอดเครื่องสำอางด้วยเครื่องปิดผนึกด้วยคลื่นอัลตราซาวนด์

• รุ่น : VK-TFS-006U
• แรงดันไฟฟ้า: 220v/50Hz/60Hz
• ผลผลิต: 20-30 ชิ้น/นาที
• ขนาด : 1090x1250x1680mm(กว้าง*ยาว*สูง)
• น้ำหนัก: 270กก.
• ปริมาณบรรจุ : 10-300มล.
• เส้นผ่านศูนย์กลางท่อ: 10–60มม.
• กำลังไฟฟ้า: 2.0KW -3.3KW
• ความแม่นยำ: ±1%
• วัสดุ : สแตนเลส 304
• การควบคุม: ระบบควบคุม PLC

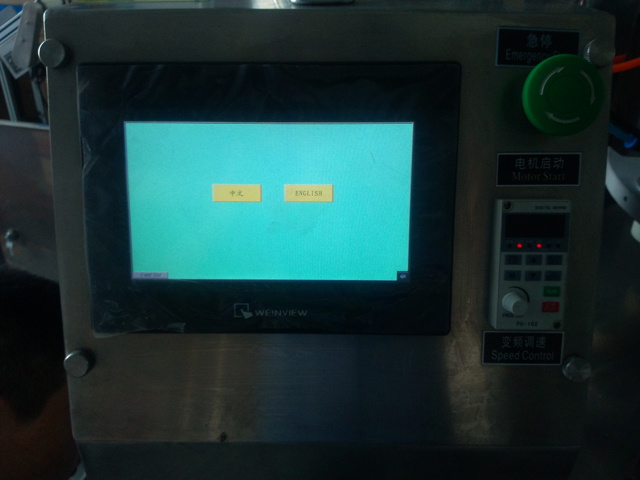

• จอแสดงผล: จอแสดงผลแบบสัมผัส
• ความสูงของท่อ: 2-200(มม.)

ดูวีดีโอ

เครื่องบรรจุและปิดผนึกแบบกึ่งอัตโนมัติได้รับการออกแบบมาโดยเฉพาะสำหรับผลิตภัณฑ์ที่มีปริมาณน้อยและเส้นผ่านศูนย์กลางท่อพิเศษ เครื่องนี้มีข้อดีของเครื่องบรรจุและปิดผนึกความเร็วสูงพร้อมการทำงานอัตโนมัติสูงและทำงานได้อย่างราบรื่น สามารถบรรจุท่อ ปิดผนึก ตัด และพิมพ์วันที่ได้โดยอัตโนมัติ การออกแบบหัวเดียวที่เป็นเอกลักษณ์นั้นทำความสะอาดง่ายกว่า สะดวกยิ่งขึ้นในการเปลี่ยนขนาดและควบคุมได้ง่ายขึ้น เหมาะสำหรับอุตสาหกรรมครีมยา ยาสีฟัน เครื่องสำอาง กาว น้ำยาเคลือบ ซอสมะเขือเทศ และพาเลทศิลปะโดยเฉพาะ

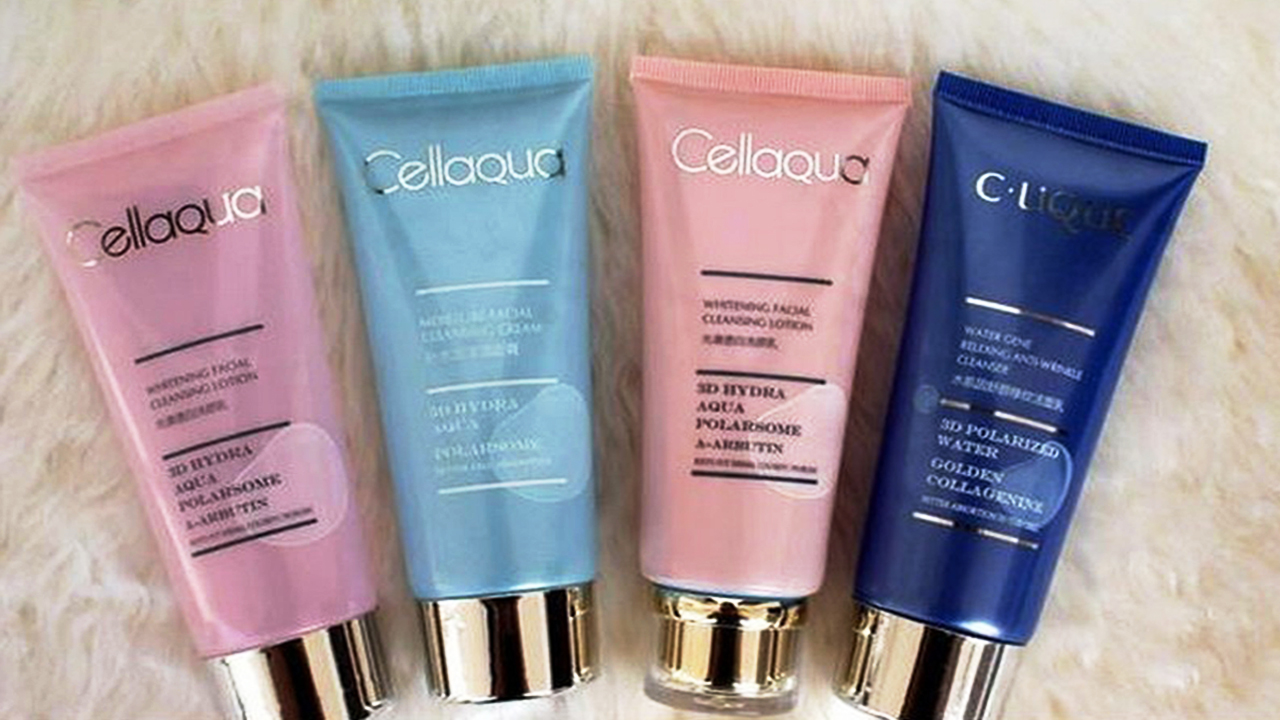

ตัวอย่างหลอด

หลักการทำงาน

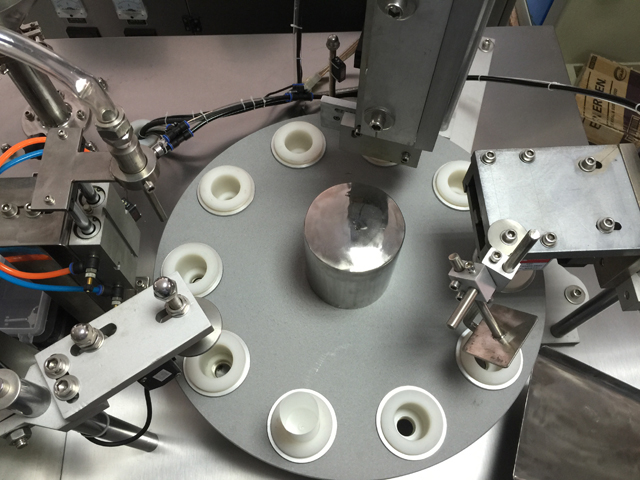

เครื่องนี้ควบคุมโดย PLC และหน้าจอสัมผัส โดยใช้สถานีที่เท่ากัน 12 สถานี ท่อพลาสติกจะหมุนบนท่อ ทำเครื่องหมาย เติม ปิดผนึก ตัด และนำออกจากท่อ ใส่ท่อพลาสติกเข้าไปในซ็อกเก็ต เปิดสวิตช์ฟังก์ชัน กดปุ่มทำงาน เครื่องจะเริ่มทำงานเป็นระยะภายใต้การควบคุม PLC: เริ่มหมุนทวนเข็มนาฬิกาที่สถานีงาน หยุดหมุนวงล้อหลังจากใส่เข้าที่ จากนั้นทำเครื่องหมาย เติม ปิดผนึก ตัด และตัวท่อบนท่อ (หมายเหตุ: กลไกการบรรจุและปิดผนึกที่ติดตั้งสวิตช์ตรวจจับอินฟราเรดตามลำดับ จะต้องตรวจจับได้ภายใต้เงื่อนไขที่ท่อพลาสติกจะทำงาน)

เมื่อสิ้นสุดการทำงานแต่ละรอบ แต่ละหน่วยงานจะรีเซ็ตใหม่ เมื่อสิ้นสุดรอบการทำงานรอบหนึ่ง รอบการทำงานรอบถัดไป วงจร หลังจากรอบการทำงานหนึ่งรอบ ท่อพลาสติกแบบหมุนจะเคลื่อนไปยังสถานีถัดไปตามลำดับ

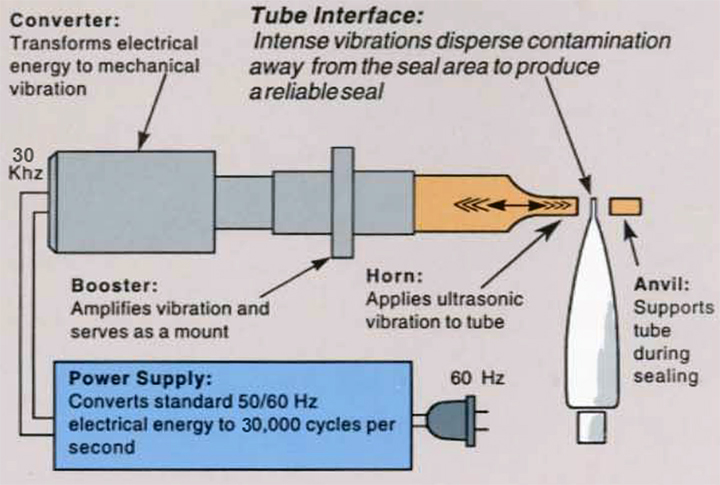

การปิดผนึกด้วยคลื่นเสียงเหนือเสียงทำงานอย่างไร

เครื่องปิดผนึกท่อด้วยคลื่นอัลตราโซนิกได้รับการออกแบบมาให้ติดตั้งกับเครื่องบรรจุแทบทุกรูปแบบ เมื่อท่อถูกเลื่อนไปยังสถานีปิดผนึกท่อด้วยคลื่นอัลตราโซนิก สวิตช์จะปิดเพื่อเริ่มวงจรการเชื่อม อากาศจะถูกนำเข้าไปในกระบอกสูบเพื่อเคลื่อนทั่งเชื่อมและแตรอัลตราโซนิกไปยังแนวแกนกลางของท่อ

ท่อจะถูกปิดไว้ที่ช่องว่างที่กำหนดไว้ล่วงหน้าและยึดไว้สำหรับการใช้พลังงานเสียง

แหล่งจ่ายไฟอัลตราโซนิกจะใช้พลังงานไฟฟ้า 50/60 เฮิรตซ์ และแปลงเป็นพลังงาน 30,000 รอบต่อวินาทีผ่านเครื่องกำเนิดกำลังไฟฟ้า

พลังงานไฟฟ้าความถี่สูงนี้จะถูกนำไปใช้กับตัวแปลงซึ่งแปลงกระแสไฟฟ้าให้เป็นแรงสั่นสะเทือนทางกลความถี่สูง

พลังงานเสียงทำให้แตรสั่นสะเทือนบริเวณปลายท่อด้วยความเร็ว 30,000 รอบต่อวินาที

แรงสั่นสะเทือนอันรุนแรงจะกระจายสิ่งปนเปื้อนออกจากพื้นที่ซีล และสร้างความร้อนเพื่อยึดวัสดุเข้าด้วยกัน

จากนั้นจะหยุดพลังงานและปิดท่อไว้ชั่วขณะ (โดยทั่วไปคือ 0.05 ถึง 0.150 วินาที)

จากนั้นท่อจะถูกส่งไปยังสถานีถัดไปบนสายการบรรจุ โดยทั่วไป เวลาในการทำงานจะอยู่ระหว่าง 45 ถึง 80 หน่วยต่อนาที ขึ้นอยู่กับเส้นผ่านศูนย์กลางและวัสดุของท่อ

คุณสมบัติ

ท่อพลาสติกร้อยผ่านท่อ ทำเครื่องหมาย เติม ปิดผนึก ตัด และนำออกจากท่อ งานเครื่องบรรจุเสร็จสมบูรณ์

• เครื่องปิดและบรรจุหลอดด้วยเทคโนโลยีอัลตราโซนิกพร้อมระบบควบคุมแบบหน้าจอสัมผัส
• ฝาครอบและหุ้มทำด้วยสแตนเลส 304 ยืนยันมาตรฐาน GMP
• ส่วนสัมผัสใน SS 304
• หัวฉีดเติมแบบบวก ระบบตัดลม (เพื่อหลีกเลี่ยงปัญหาหางไหล)
• ไม่มีท่อ ไม่มีการบรรจุ / ไม่มีท่อ ไม่มีการปิดผนึก การให้ความร้อนด้วยอากาศร้อนภายในท่อและการทำความเย็นภายนอกเพื่อหลีกเลี่ยงรอยบุบที่การปิดผนึก ควบคุมด้วย PLC หน้าจอสัมผัส
• เฟอร์กูสัน อินเด็กซ์เซอร์
• กล่องแผงที่เข้าถึงได้ง่าย
• การเข้ารหัสแบบแบตช์ทั้งสองด้านมีสูงสุด 12 ตัวอักษร
• บรรจุปริมาตรได้ตั้งแต่ 5 มล. ถึง 200 มล. ด้วยปั๊มแบบเปลี่ยนได้ 3 มล. ถึง 30 มล., 30 มล. ถึง 100 มล. และ 100 มล. ถึง 250 มล.
• เส้นผ่านศูนย์กลางท่อ: ต่ำสุด 10 มม. – สูงสุด 50 มม.
• ผลผลิตได้ 1,600 ถึง 2,200 หลอดต่อชั่วโมง
• เคาน์เตอร์หลอด
• หัวซีลปรับได้ง่าย

พารามิเตอร์ทางเทคนิคหลัก

ภาพรายละเอียด

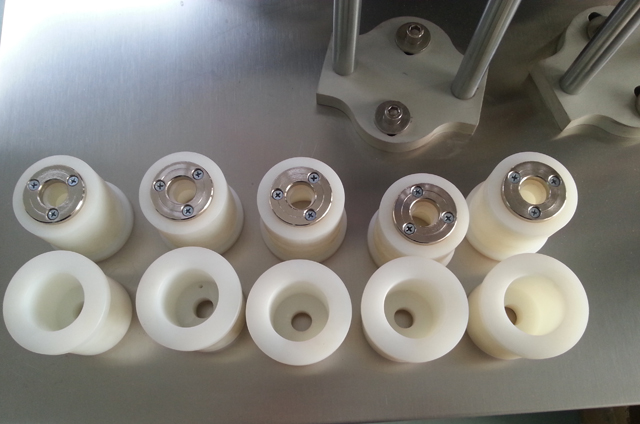

ที่จับท่อจากการบรรจุอุปกรณ์ปิดผนึกด้วยคลื่นอัลตราซาวนด์

แม่พิมพ์ท่อยางสำหรับเครื่องตัดสำรอง

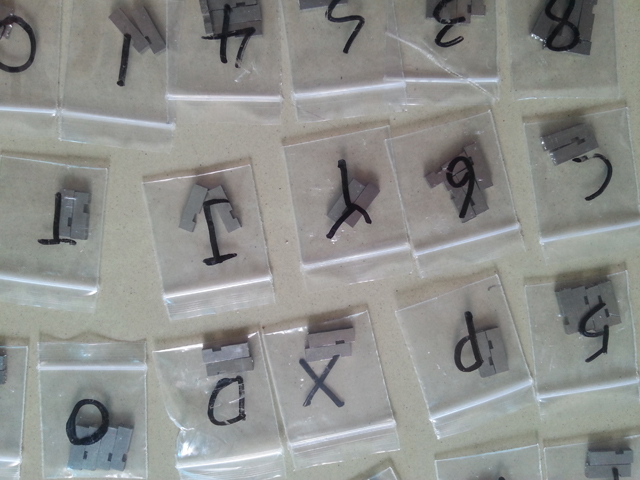

ตัวอักษรสำหรับการเข้ารหัสวันที่

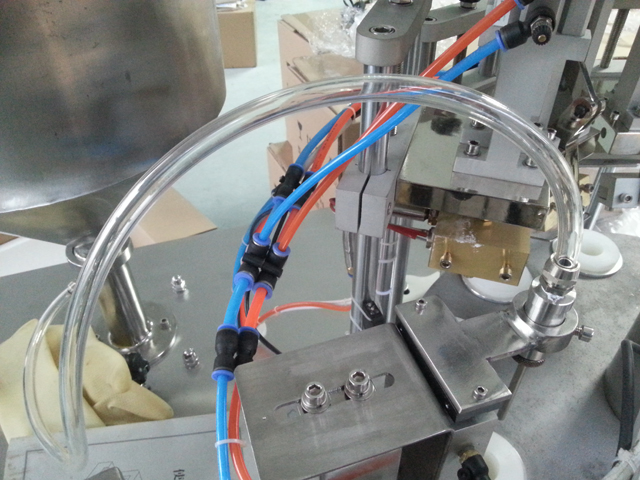

ชิ้นส่วนนิวเมติกส์แบบใกล้ชิดกับเครื่องจักรปิดผนึกไฮเทคอัลตราซาวนด์:

ตัวอย่างเครื่องบรรจุและปิดท่อด้วยเครื่องอัลตราโซนิกสำหรับท่อพลาสติก:

บรรจุภัณฑ์ลังแบบปลอดการรมควันสำหรับบรรจุหลอดด้วยเครื่องปิดผนึกอัลตราโซนิก

รับประกัน: เครื่องจักรทุกรุ่นรับประกัน 1 ปี (ยกเว้นปัญหาที่เกิดจากอุบัติเหตุ การใช้งานผิดวิธี การใช้งานผิดวิธี ความเสียหายจากการจัดเก็บ ความประมาท หรือการดัดแปลงอุปกรณ์หรือส่วนประกอบ รวมถึงชิ้นส่วนอะไหล่ที่แตกหักง่ายไม่รวมอยู่ในการรับประกัน)

การติดตั้ง: เมื่อเครื่องจักรมาถึงโรงงานของคุณแล้ว หากคุณต้องการ ช่างเทคนิคของเราจะไปที่สถานที่ของคุณเพื่อติดตั้งและทดสอบเครื่องจักร รวมถึงฝึกอบรมพนักงานของคุณในการใช้งานเครื่องจักร (เวลาของรถไฟขึ้นอยู่กับพนักงานของคุณ) ค่าใช้จ่าย (ตั๋วเครื่องบิน อาหาร โรงแรม ค่าเดินทางในประเทศของคุณ) ควรอยู่ในบัญชีของคุณ และคุณต้องจ่ายเงินค่าช่างเทคนิค 150 ดอลลาร์สหรัฐต่อวัน นอกจากนี้ คุณยังสามารถไปที่โรงงานของเราเพื่อฝึกอบรมได้อีกด้วย

บริการหลังการขาย: หากเครื่องของคุณมีปัญหา ช่างเทคนิคของเราจะไปยังสถานที่ของคุณเพื่อแก้ไขเครื่องโดยเร็วที่สุด ค่าใช้จ่ายควรอยู่ในบัญชีของคุณ (ดังที่กล่าวข้างต้น)
