- ขนาด : 2000มม.(ยาว) * 1800มม.(กว้าง) * 2800มม.(สูง)
- หัวปิดฝา : 8 หัว
- อัตราการผ่านแบบสแตนด์อโลน: 99%
- ความเร็ว : 80bpm
- แรงดันไฟฟ้า: 220V-380v, 50-60HZ (ขึ้นอยู่กับข้อกำหนด)
- กำลังไฟฟ้ารวม: 5 กิโลวัตต์
- แหล่งอากาศที่ต้องการ: แหล่งอากาศสะอาดและเสถียร 0.6Mpa
- เสียงรบกวนในการทำงาน (เดซิเบล) : ≦80 เดซิเบล
- น้ำหนักเครื่อง : 3.5 ตัน
- วัสดุตัวเครื่อง: โครงเหล็กกล้าคาร์บอนผสมเหล็กสแตนเลส
เครื่องปิดฝาแบบปั๊มฝาเกลียวความเร็วสูงประกอบด้วยชิ้นส่วนหลักหลายชิ้น เช่น การป้อนขวด/ฝา ลิฟต์ปิดฝาอัตโนมัติและตัวปลดล็อก เทมเพลตขวดทางเข้าและทางออก กลไกการปิดฝา กลไกการปฏิเสธ ระบบควบคุมไฟฟ้า ฯลฯ

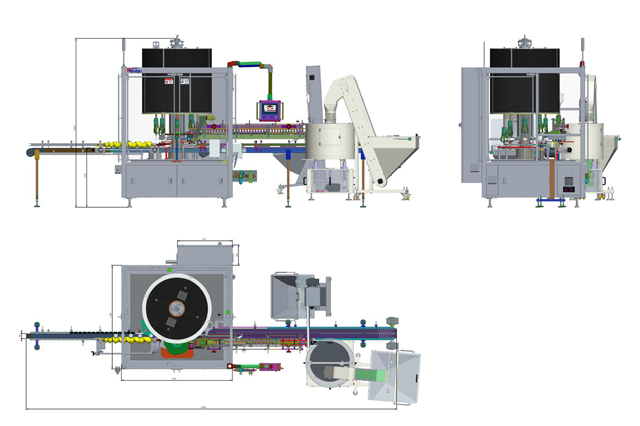

การวาดภาพ
คุณสมบัติ
- ควบคุมด้วย PLC การป้อนฝา การจับ การใส่ และการหมุนแบบบูรณาการ (สามารถเชื่อมโยงกับเครื่องคัดแยกฝาอัตโนมัติเพื่อให้เกิดระบบอัตโนมัติเต็มรูปแบบ)
- กำลังการผลิตสามารถบรรลุ 80bpm ด้วย 8 หัว
- การทำงานที่นุ่มนวล ไม่มีรอยขีดข่วนและไม่ก่อให้เกิดการบาดเจ็บต่อฝาและภาชนะ
- การเปลี่ยนแปลงอย่างรวดเร็ว
- โครงสร้างโมดูล ควบคุมบนหน้าจอสัมผัส บำรุงรักษาง่าย

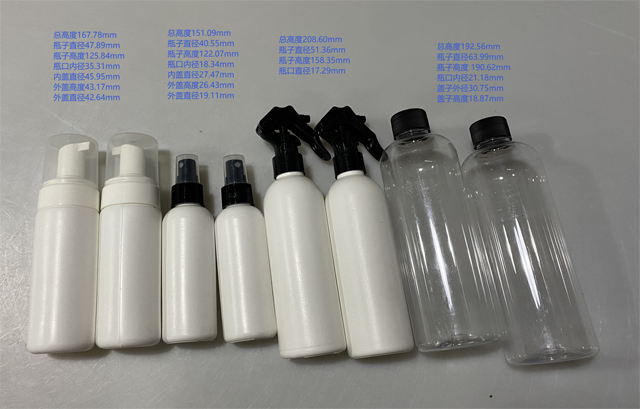

- เหมาะสำหรับฝาที่มีขนาดต่างๆ ใช้งานได้ในอุตสาหกรรมเคมีในชีวิตประจำวัน
- เชื่อมต่อกับเครื่องบรรจุและเครื่องติดฉลากได้ง่าย
- เสียงการทำงานต่ำ
หลักการทำงาน

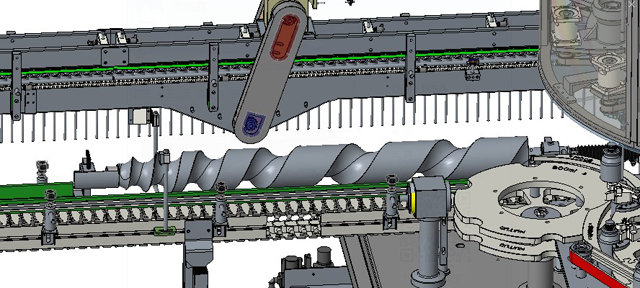

การป้อนนมจากขวดด้วยสกรู
สกรูยึดขวดได้รับการออกแบบตามรูปทรง ทำให้การป้อนขวดแม่นยำและรวดเร็ว การเคลื่อนไหวที่นุ่มนวล ไม่ทำให้ขวดเสียหาย ไดรฟ์สกรูทำตามไดรฟ์หลัก สามารถตั้งค่ามุมสกรูได้ผ่านหน้าจอสัมผัสเพื่อให้ตรงกับล้อรูปดาว มีเซ็นเซอร์ที่สกรูยึดขวด ไม่มีขวด ไม่มีฝาปิด และเสียงเตือนเมื่อขวดติด

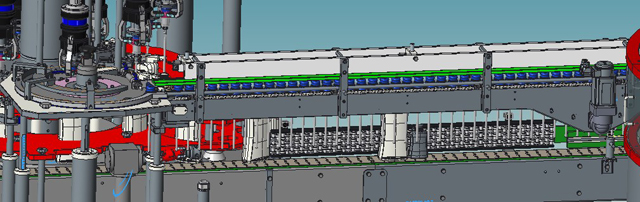

การป้อนเซอร์โวแคป:
เครื่องปิดฝาแบบเกลียวใช้มอเตอร์เซอร์โวสำหรับโซ่ป้อนฝา ข้อดีของมอเตอร์เซอร์โวคือมีการทำงานแบบเริ่มต้นและหยุดเป็นระยะ หมุนบวกและลบเป็นระยะ ไม่เพียงแต่ลดเสียงรบกวนและหลีกเลี่ยงการติดฝาเท่านั้น

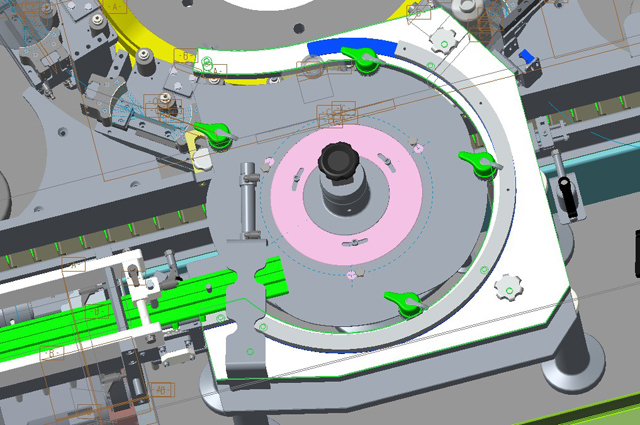

การแบ่งแคป
ตัวแบ่งฝาครอบจะถูกปรับแต่งตามรูปร่างของฝาครอบ และหากต้องการเส้นผ่านศูนย์กลางที่แตกต่างกัน จะต้องเปลี่ยนตัวแบ่งฝาครอบ แต่ต้องเปลี่ยนเฉพาะส่วนสีขาวในภาพต่อไปนี้เท่านั้น

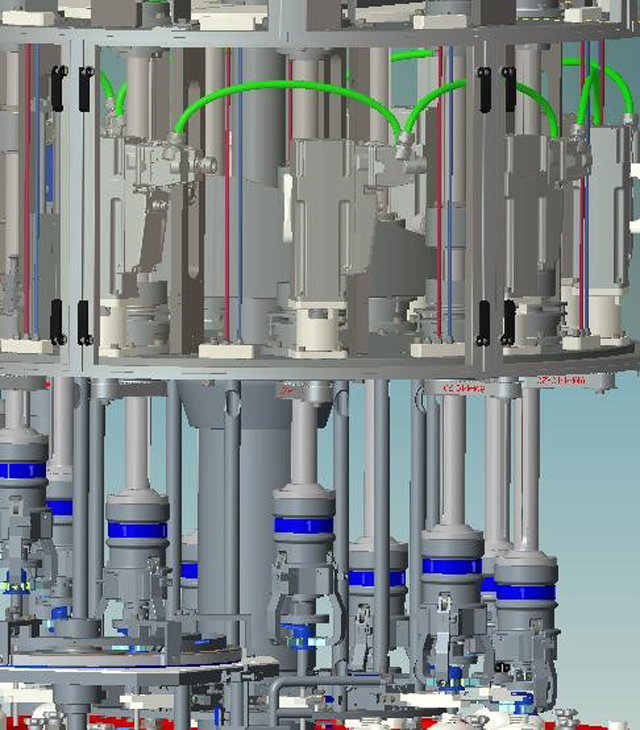

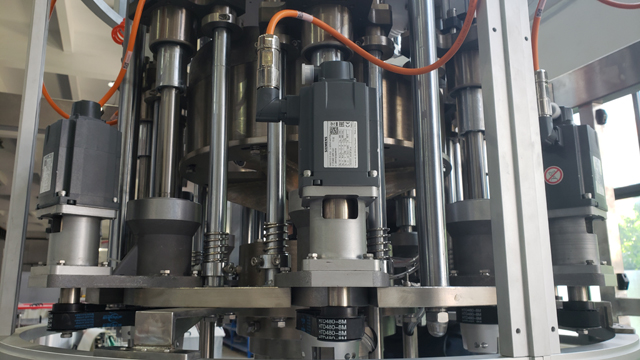

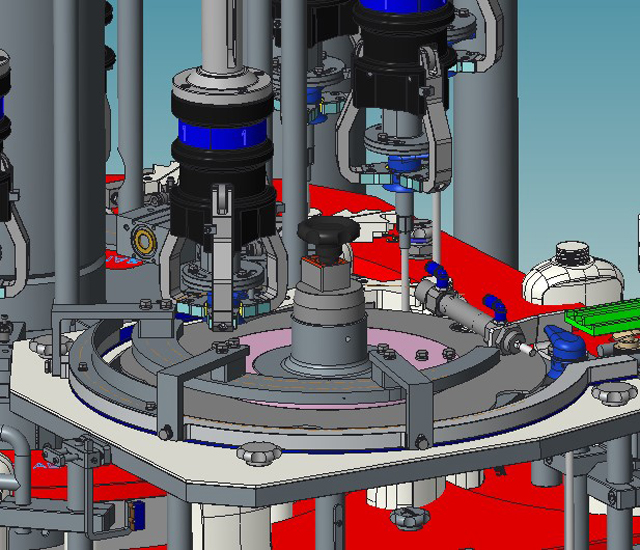

การปิดเซอร์โว:
เครื่องปิดฝาเกลียวใช้ระบบขับเคลื่อนของซีเมนส์ ซึ่งรวมระบบควบคุมและมอเตอร์เซอร์โวไว้ในระบบรวมที่กะทัดรัดเป็นพิเศษเพื่อความยืดหยุ่นสูงสุดในพื้นที่จำกัดและลดการเดินสายลง 90% ในกระบวนการปิดฝา มอเตอร์เซอร์โวสามารถควบคุมการเคลื่อนไหวของเส้นโค้งการปิดฝาเป็นส่วนๆ และในขณะเดียวกันก็ช่วยให้กระบวนการแบ่งส่วนเป็นไปอย่างราบรื่น และควบคุมแรงบิดในการปิดฝาแบบดิจิทัลได้ ซึ่งเหนือกว่าการควบคุมแรงบิดของคลัตช์แบบเดิมอย่างสิ้นเชิง
- การควบคุมแบบวงปิดโดยมอเตอร์เซอร์โวและโปรแกรมตลอดกระบวนการปิดฝา
- ปรับแรงปิดโดยอัตโนมัติจนกว่าจะถึงแรงบิดที่ตั้งไว้
- เนื่องจากการควบคุมที่แม่นยำและยืดหยุ่นของโมดูลไดรฟ์การเคลื่อนที่และโปรแกรม จึงสามารถกำจัดอิทธิพลของความเฉื่อยของหัวปิดและการเบี่ยงเบนของชิ้นส่วนได้
- การสลับแรงบิดระหว่างผลิตภัณฑ์ต่างๆ สามารถทำได้ง่ายๆ โดยการเปลี่ยนค่าที่ตั้งไว้ในโปรแกรม

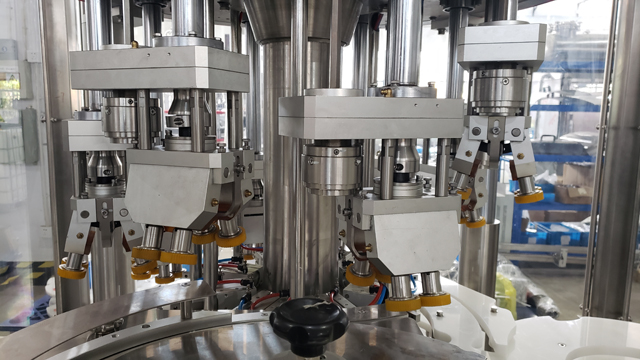

หมายเหตุ: สำหรับเครื่องปิดฝาแบบ 8 หัวสำหรับฝาแบบไกปืน หัวปิดฝาจะแตกต่างกัน:
ใช้คลัตช์แม่เหล็กถาวรเพื่อควบคุมแรงบิดของฝาครอบ
- ในระหว่างกระบวนการปิดฝา แรงบิดจะกระจายไปยังล้อทั้งสี่อย่างสม่ำเสมอ
- สร้างการเคลื่อนไหวที่ไม่สัมพันธ์กันระหว่างล้อและฝาครอบ
- รักษาสถานีคงที่ระหว่างล้อและขวดในระหว่างการปิดฝา
- ระบบควบคุมแรงบิดอันทรงคุณค่า ค่าแรงบิดที่เสถียรและเหมาะสม

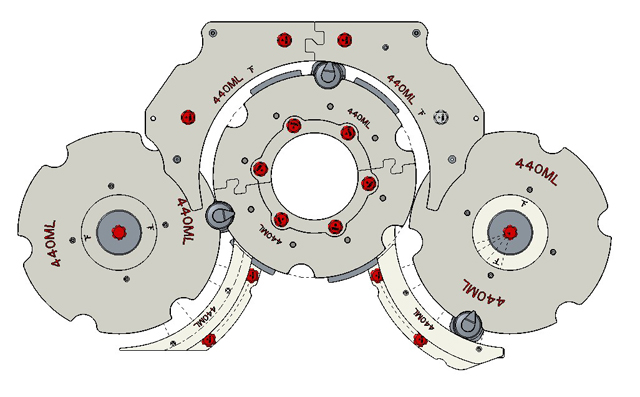

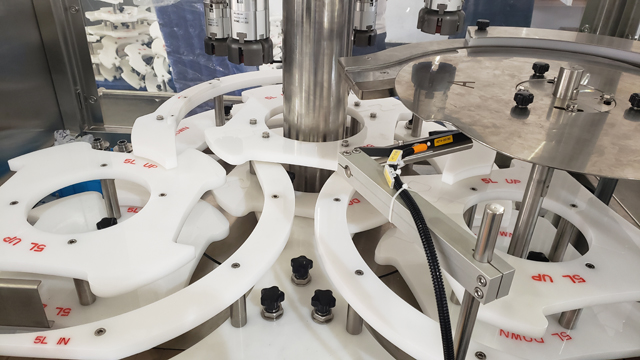

การเปลี่ยนแปลงเทมเพลตผลิตภัณฑ์ที่แตกต่างกัน
ผลิตจาก PP ออกแบบเป็นทรงขวด มีพื้นผิวเรียบ ไม่เพียงแต่ช่วยปรับตำแหน่งให้มั่นคง ป้องกันขวดเป็นรอยขีดข่วน และยังเปลี่ยนตำแหน่งได้อย่างรวดเร็ว
สำหรับผลิตภัณฑ์ที่มีคุณลักษณะเฉพาะที่แตกต่างกัน จะใช้การออกแบบแบบปลดเร็ว เทมเพลตมีรหัสสีเพื่อแยกความแตกต่างระหว่างคุณลักษณะเฉพาะที่แตกต่างกัน
ระบบการปฏิเสธ
หลังจากปิดฝาแล้ว จะมีการติดตั้งสายพานลำเลียงคู่ โดยปกติแล้วผลิตภัณฑ์ที่มีคุณสมบัติจะถูกขนส่ง และผลิตภัณฑ์ที่ไม่ได้รับคุณสมบัติ (ไม่มีฝาปิด ไม่มียางใน ฝาปิดที่ใช้ไม่ถูกต้อง) จะถูกแยกไปยังสายพานลำเลียงอื่นโดยอัตโนมัติด้วยกระบอกแกว่ง เมื่อเกิดการอุดตันของขวด เครื่องปิดฝาจะหยุดโดยอัตโนมัติ และจะเริ่มทำงานอีกครั้งเมื่อปัญหาได้รับการแก้ไข
ประตูนิรภัย
ประตูทั้งหมดติดตั้งสวิตช์จำกัดเพื่อให้แน่ใจว่าเครื่องจักรจะหยุดและส่งสัญญาณเตือนเมื่อประตูเปิด เครื่องจักรในพื้นที่การผลิตทั้งหมดที่มีการ์ดเคลื่อนที่ได้จะเชื่อมต่อด้วยไฟฟ้าเพื่อปิดระบบขับเคลื่อนหลักและวงจรควบคุมอย่างสมบูรณ์ และทำให้การเคลื่อนไหวของเครื่องจักรทั้งหมดหยุดลงอย่างรวดเร็วทันทีที่การ์ดเปิดออก
พารามิเตอร์ทางเทคนิคหลัก
- ขนาด : 2000มม.(ยาว) * 1800มม.(กว้าง) * 2800มม.(สูง)
- หัวปิดฝา : 8 หัว
- อัตราการผ่านแบบสแตนด์อโลน: 99%
- ความเร็ว : 80bpm
- แรงดันไฟฟ้า: 220V-380v, 50-60HZ (ขึ้นอยู่กับข้อกำหนด)
- กำลังไฟฟ้ารวม: 5 กิโลวัตต์
- แหล่งอากาศที่ต้องการ: แหล่งอากาศสะอาดและเสถียร 0.6Mpa
- เสียงรบกวนในการทำงาน (เดซิเบล) : ≦80 เดซิเบล
- น้ำหนักเครื่อง : 3.5 ตัน
- วัสดุตัวเครื่อง: โครงเหล็กกล้าคาร์บอนผสมเหล็กสแตนเลส
- ฝาเกลียวที่สัมผัสกับฝาครอบ: โพลียูรีเทน (PU) ;
- ประตูมุ้ง : ขอบสแตนเลส, กระจกอะคริลิค; กล่องไฟฟ้า : สแตนเลส;
- การเชื่อมต่อและการแก้ไขชิ้นส่วนเครื่องจักรกล: เหล็กกล้าคาร์บอน, สแตนเลส, ฯลฯ
- ซีล: ยาง
ส่วนประกอบทางเทคนิคหลัก
- PLC : ซีเมนส์
- หน้าจอสัมผัส: ซีเมนส์
- เซอร์โว : ซีเมนส์
- เบรกเกอร์ : ชไนเดอร์
- เครื่องแปลงความถี่ : ซีเมนส์
- ปุ่ม: ชไนเดอร์
- ไฟสัญญาณเตือน: Schmersal
- สวิตซ์ประตูนิรภัย: Schmersal
- เซนเซอร์: SICK/IFM/LEUZE
- โมดูลระยะไกล: Fbox-WIFI (สำหรับการสื่อสารทันทีและการควบคุมระยะไกล)
หากแบรนด์ดังกล่าวข้างต้นหมดสต๊อก เราจะเลือกแบรนด์ที่เทียบเท่าแทน

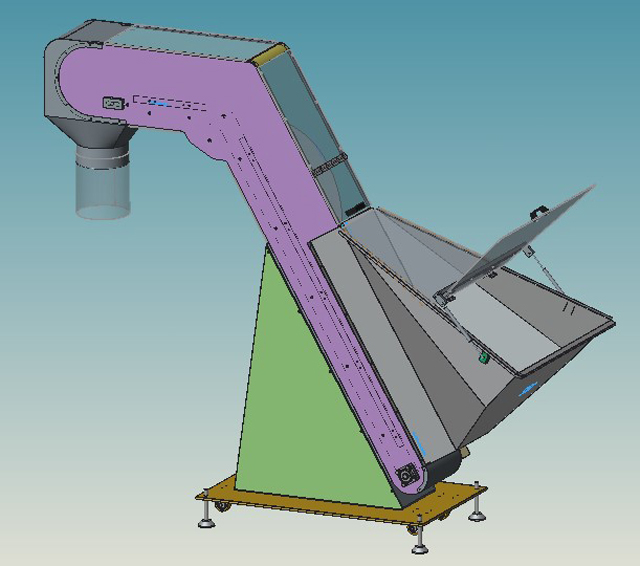

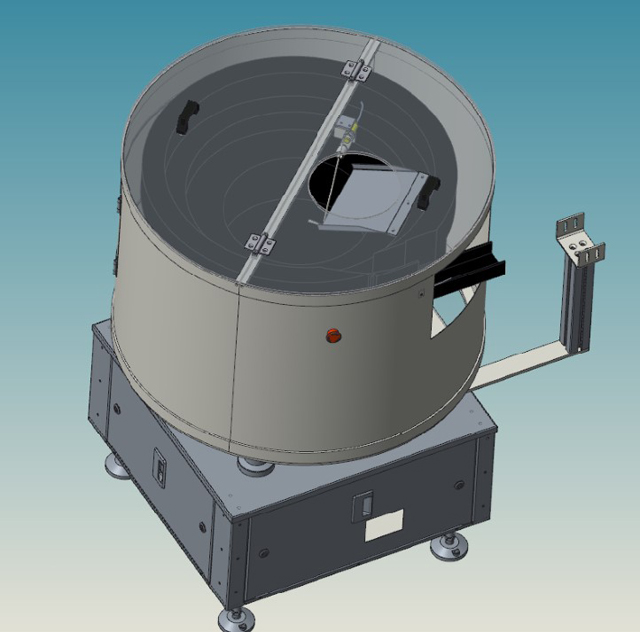

เครื่องยกฝาและคลายเกลียวอัตโนมัติ
- เป็นการจัดเรียงฝาสเปรย์ที่ไม่เป็นระเบียบอย่างสม่ำเสมอโดยใช้หลักการสั่นสะเทือนและฝาทรงกลมโดยใช้แผ่นวางตำแหน่ง ฝาจะถูกนำออกจากช่องฝาครอบอย่างเป็นระเบียบ และเครื่องปิดฝาจะถูกจับโดยแผ่นกระจาย
- ความเร็วของ Unscrambler จะถูกปรับโดยอัตโนมัติตามลิฟต์ ลิฟต์เชื่อมต่อกับ Unscrambler และควบคุมความเร็วในการส่งแคปโดยอัตโนมัติ ซึ่งจะตรงกับความเร็วของสายทั้งหมด
- เครื่องถอดรหัสได้รับการควบคุมโดยอัตโนมัติด้วยอินเทอร์เฟซเครื่องปิดฝา โดยไม่ต้องปรับด้วยตนเอง
- สามารถเก็บพารามิเตอร์ได้
- การเปลี่ยนแปลงอย่างรวดเร็ว

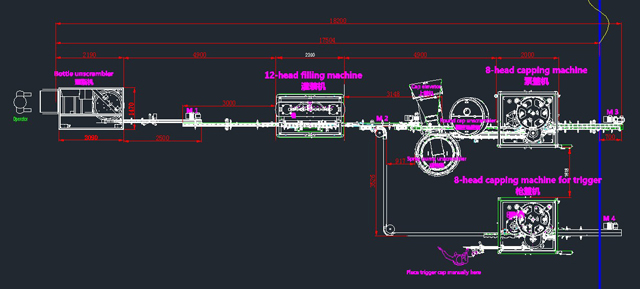

สายการผลิตสามารถบูรณาการกับเครื่องบรรจุความเร็วสูงเพื่อสร้างสายการผลิตทั้งหมดได้:
