เครื่องปิดฝาสูญญากาศแบบกึ่งอัตโนมัติสำหรับขวดแก้ว อุปกรณ์ปิดผนึกอาหาร

• รุ่น : เครื่องปิดฝาสูญญากาศ VK-SVC
• แหล่งจ่ายไฟ: AC220V/50-60Hz
• ความเร็วในการปิดฝา: 1200-1500bph
• กำลังไฟฟ้า: ≤1.3KW (รวมปั๊มสุญญากาศ)
• เส้นผ่านศูนย์กลางฝา: Φ30-Φ85มม. 、Φ85-Φ110มม.
• ความสูงขวด: 50-180 มม. 、120－250 มม.
• เส้นผ่านศูนย์กลางขวด: Φ30-Φ80mm Φ80-Φ150mm
• ระดับสูญญากาศจำกัด: -0.08Mpa
• แรงบิดสูงสุด: 5-25N.M
• อัตราการบริโภคอากาศ: 0.5m3/0.7Mpa
• ขนาดเครื่อง : 750*7001350มม.
• น้ำหนัก : 157กก.

ดูวีดีโอ

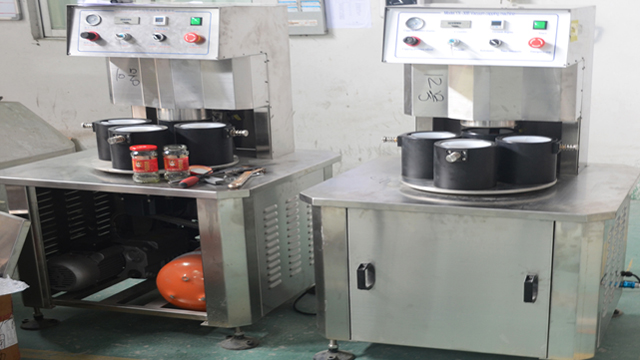

เครื่องปิดฝาซีรีส์นี้เป็นเครื่องที่เราค้นคว้าและผลิตเองโดยมีประสบการณ์การผลิตมาหลายปี เป็นผลงานสร้างสรรค์ดั้งเดิมในประเทศ โดยใช้ปั๊มสุญญากาศในการดูดสูญญากาศ มีระดับสุญญากาศสูง ตั้งค่าแรงบิดในการปิดฝาและระดับสุญญากาศได้ตามความต้องการ เข้ากันได้กับขวดที่มีรูปร่างและขนาดต่างๆ มากมายสำหรับการปิดฝา มีความเข้ากันได้ดีและปรับแต่งได้ง่าย

ส่วนประกอบหลักด้านลมและไฟฟ้ามาจากแบรนด์ดังระดับโลก มีประสิทธิภาพเสถียรและเชื่อถือได้

ใช้กันอย่างแพร่หลายในขวดแก้วที่มีฝาแผ่นดีบุก การปิดฝาสูญญากาศสำหรับอาหาร อาหารกระป๋อง เครื่องดื่ม เครื่องปรุงรส ผลิตภัณฑ์ดูแลสุขภาพ และอุตสาหกรรมอื่นๆ

พารามิเตอร์ทางเทคนิคหลัก

• รุ่น : เครื่องปิดฝาสูญญากาศ VK-SVC
• แหล่งจ่ายไฟ: AC220V/50-60Hz
• ความเร็วในการปิดฝา: 1200-1500bph
• กำลังไฟฟ้า: ≤1.3KW (รวมปั๊มสุญญากาศ)
• เส้นผ่านศูนย์กลางฝา: Φ30-Φ85มม. 、Φ85-Φ110มม.
• ความสูงขวด: 50-180 มม. 、120－250 มม.
• เส้นผ่านศูนย์กลางขวด: Φ30-Φ80mm Φ80-Φ150mm
• ระดับสูญญากาศจำกัด: -0.08Mpa
• แรงบิดสูงสุด: 5-25N.M
• อัตราการบริโภคอากาศ: 0.5m3/0.7Mpa
• ขนาดเครื่อง : 750*7001350มม.
• น้ำหนัก : 157กก.

โครงสร้างและหลักการทำงาน

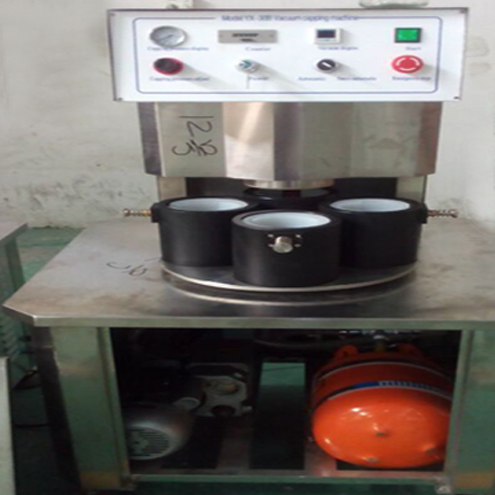

รูปที่ 1 เครื่องปิดฝาสูญญากาศ

หลักการทำงานและฟังก์ชั่น

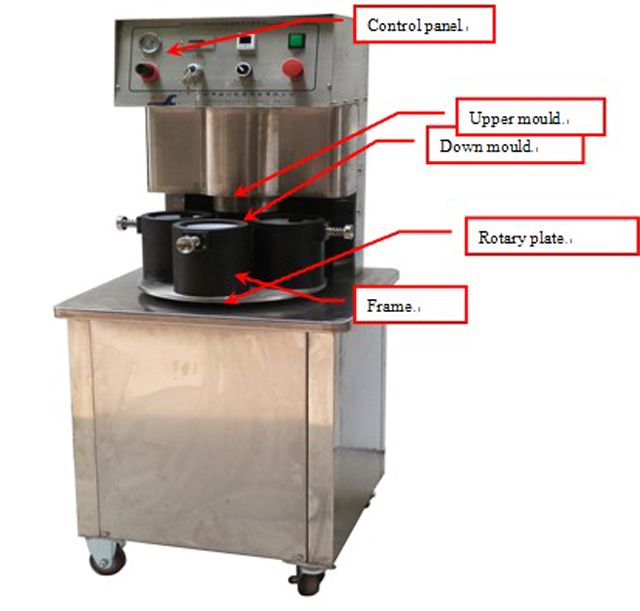

เครื่องจักรนี้ประกอบด้วยโครงเครื่อง แม่พิมพ์บน แม่พิมพ์ล่าง ระบบตำแหน่งหมุน โครงสร้างการปิดฝา ระบบสุญญากาศ ระบบควบคุมไฟฟ้าและแรงดัน

ทำงานเป็น: ใส่แก้วที่มีฝาปิดลงในแม่พิมพ์ด้านล่าง จากนั้นใช้มือกดแม่พิมพ์ด้านล่างลงไปที่กึ่งกลางของหัวปิดฝา จากนั้นเครื่องจะทำการปิดฝาด้วยสุญญากาศโดยอัตโนมัติ

เครื่องนี้มีฟังก์ชั่นดังต่อไปนี้:

1. เมื่อคุณวางแม่พิมพ์ลงไปที่กึ่งกลางของหัวปิดฝา เครื่องจะปิดฝาด้วยสุญญากาศโดยอัตโนมัติ
2. ฟังก์ชั่นการตั้งค่าสูญญากาศที่ต่ำที่สุด: หากเครื่องไม่สามารถบรรลุระดับสูญญากาศตามที่ตั้งไว้ เครื่องจะไม่ทำงานสำหรับขั้นตอนถัดไป
3. ฟังก์ชั่นแรงบิดในการปิดฝา: หัวปิดฝาจะเคลื่อนที่โดยกระบอกอากาศ และสามารถปรับได้ด้วยแรงดัน

โครงสร้างหลักและส่วนประกอบ

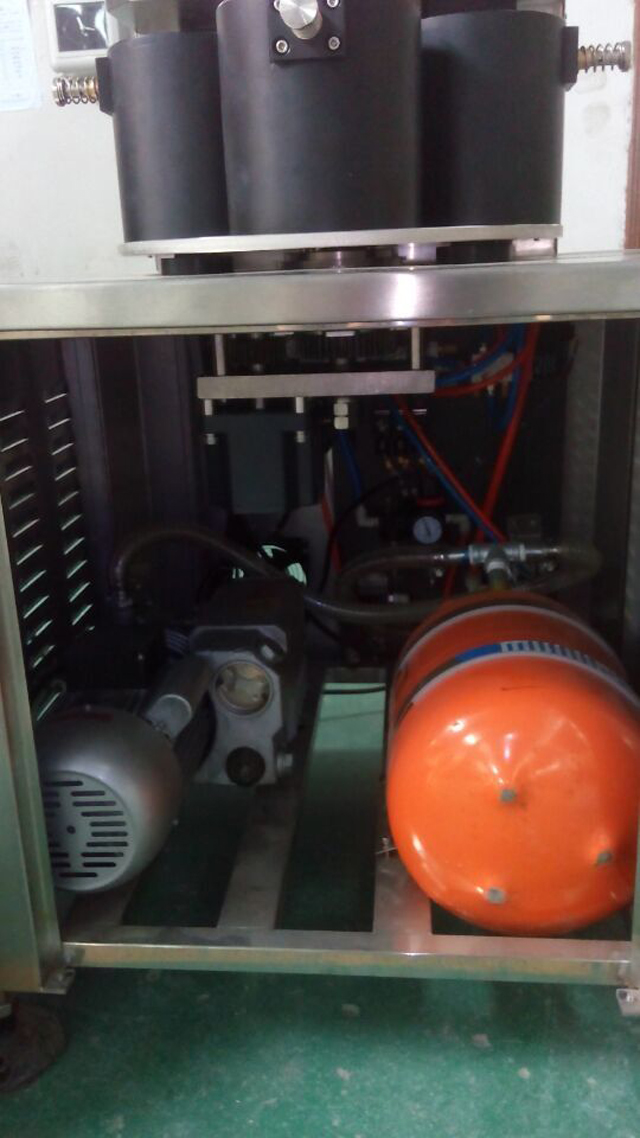

ปั๊มสุญญากาศและถังสุญญากาศ:

ปั๊มสูญญากาศและถังสูญญากาศใช้เพื่อให้เกิดฟังก์ชันสูญญากาศ ปั๊มสูญญากาศควรมีน้ำมันสูญญากาศอยู่ น้ำมันสูญญากาศครึ่งหนึ่งอยู่ภายในก็เพียงพอ ห้ามใช้เครื่องนี้หากไม่มีน้ำมันสูญญากาศอยู่ภายในอีกต่อไป

กรุณาเชื่อมต่อปั๊มสุญญากาศและถังสุญญากาศตามภาพด้านบนและจ่ายพลังงาน

โครงสร้างแผ่นหมุน

แผ่นหมุนนี้เคลื่อนที่ด้วย 4 ขั้นตอน เพื่อให้แน่ใจว่าแผ่นหมุนจะเคลื่อนที่อย่างสม่ำเสมอ แผ่นหมุนนี้ใช้แผ่นแรงเสียดทาน 3 แผ่นเพื่อสร้างแรงต้านทานเพื่อให้แน่ใจว่าจะเคลื่อนที่ได้อย่างสม่ำเสมอ ต้องรักษาเครื่องจักรให้สะอาดขณะทำงาน และแผ่นแรงเสียดทานจะสึกหรอลงเรื่อยๆ โปรดตรวจสอบและเปลี่ยนเป็นประจำ

แผ่นหมุนจะถูกเคลื่อนที่ด้วยมอเตอร์หลัก เมื่อเครื่องตรวจจับสัญญาณเคลื่อนไปที่สวิตช์ตรวจจับความใกล้เคียงเริ่มต้นและรับสัญญาณ (เครื่องตรวจจับสัญญาณและสวิตช์ตรวจจับความใกล้เคียงมีขนาดประมาณ 2-3 มม.) แม่พิมพ์ด้านบนจะเคลื่อนไปที่การปิดฝา เมื่อมีการปิดฝา มอเตอร์จะยังคงทำงาน เมื่อเครื่องตรวจจับสัญญาณเคลื่อนไปที่สวิตช์ตรวจจับความใกล้เคียงเพื่อความปลอดภัยและรับสัญญาณ มอเตอร์จะหยุดทำงาน

ชุดแขนทองแดงจะสึกหรอขณะใช้งาน ต้องทาจารบีเป็นประจำและเปลี่ยนเมื่อชำรุด เมื่อเปลี่ยนแล้วจะเห็นรูปที่ 5

โครงสร้างการปิดฝา

หัวปิดฝา

หัวปิดฝาจะเคลื่อนที่ด้วยกระบอกสูบเพื่อยกและลง เมื่อหัวปิดฝาลงมาจนถึงระดับสุญญากาศตามที่ตั้งไว้ หัวปิดฝาจะเคลื่อนที่ไปยังขั้นตอนถัดไป สามารถปรับแรงบิดในการปิดฝาได้ด้วยปุ่มแรงดันในการปิดฝาบนแผงควบคุม (ดังที่คุณเห็นในแผงควบคุม)

ยางสีแดงภายในหัวปิดเป็นชิ้นส่วนที่สึกหรอง่าย ต้องตรวจสอบและเปลี่ยนบ่อยๆ เมื่อปิดฝา หัวปิดต้องแนบกับฝาให้แน่น คุณสามารถใส่บางอย่างเข้าไปในแม่พิมพ์เพื่อให้ได้ความสูงที่แตกต่างกัน แต่ความสูงไม่สามารถมากเกินไปหรือถ้าสูงเกินไป คุณจะไม่สามารถใช้งานสูญญากาศได้ แต่ถ้าสูงไม่เพียงพอ ก็ไม่สามารถปิดฝาได้ โดยทั่วไป ระยะห่างระหว่างฝาและด้านบนของแม่พิมพ์จะอยู่ที่ 16-19 มม.

อุปกรณ์คลิกขวด

อุปกรณ์คลิกขวดคือการยึดขวดขณะปิดฝา เมื่อวางแผ่นหมุน กระบอกคลิกขวดจะเคลื่อนที่เพื่อยึดขวดเพื่อให้แน่ใจว่าปิดฝาได้ดี

การติดตั้ง

1. เครื่องจักรจะต้องอยู่ในสถานที่ที่สะอาดและปลอดภัย
2. ตรวจสอบให้แน่ใจว่าสามารถหยุดฉุกเฉินได้ (ภาพที่ 5)
3. จ่ายไฟเพื่อเช็ค
4. ต่อเครื่องกับท่อส่งก๊าซเข้ากับเครื่องแยกน้ำมันและน้ำ ปรับแรงดันอากาศเป็น 0.6Mpa
5. ต่อถังสูญญากาศเข้ากับเครื่อง ตรวจดูให้แน่ใจว่าไม่มีก๊าซรั่ว

การทำงานของแผงควบคุม

แผงควบคุมประกอบด้วยตารางแรงดันการปิดฝา การปรับแรงดันการปิดฝา ตัวนับ สวิตช์เปิดปิด การปรับสุญญากาศ และการหยุดฉุกเฉิน

1. การปรับแรงดันการปิดฝาสามารถใช้เพื่อปรับแรงบิดในการปิดฝา โดยเมื่อหมุนตามเข็มนาฬิกา แรงดันจะเพิ่มขึ้น แรงบิดในการปิดฝาก็จะมากขึ้น แต่เมื่อหมุนทวนเข็มนาฬิกา แรงดันจะลดลง แรงบิดในการปิดฝาก็จะน้อยลง
2. หยุดฉุกเฉิน เมื่อเกิดเหตุการณ์ฉุกเฉิน ให้กดสวิตซ์หยุดฉุกเฉิน เครื่องจะอยู่ในสถานะปลอดภัย
3. ตัวนับคือการนับจำนวนแก้วที่คุณผลิตออกมา หากคุณกดปุ่มรีเซ็ต ตัวนับจะนับเป็นศูนย์
4. หากต้องการปรับระดับสูญญากาศ ให้กด “M” ในตารางปรับสูญญากาศ แล้วจะแสดง “St1” ให้กด “︽”“︾” เพื่อปรับ
5. ตัวแยกน้ำมันและน้ำและแรงดันและการปรับ (ภาพที่ 10)

เครื่องแยกน้ำมันและน้ำประกอบด้วยวาล์วควบคุมด้วยมือ ตัวปรับแรงดัน โต๊ะปรับแรงดันอากาศ ตัวปรับน้ำมัน ไส้กรองอากาศ และตัวหล่อลื่น

วาล์วควบคุมมือคือการเปิดและปิดการจ่ายอากาศทั้งหมดของเครื่องจักร

การปรับแรงดันคือการจ่ายแรงดันให้กับเครื่องจักร โดยเมื่อหมุนตามเข็มนาฬิกา แรงดันจะเพิ่มขึ้น และเมื่อหมุนทวนเข็มนาฬิกา แรงดันจะลดลง

ตารางแรงดันอากาศจะแสดงแรงดันการทำงานของเครื่องจักร

การปรับน้ำมันคือการจ่ายน้ำมันเข้าเครื่อง เมื่อหมุนตามเข็มนาฬิกา น้ำมันจะลดลง เมื่อหมุนทวนเข็มนาฬิกา น้ำมันจะเพิ่มขึ้น

ตัวกรองอากาศทำหน้าที่กำจัดน้ำออกจากอากาศอัด เมื่อความดันของตัวแยกน้ำมันและน้ำเป็นศูนย์ ตัวกรองอากาศจะกำจัดน้ำออกโดยอัตโนมัติ

เครื่องหล่อลื่นทำหน้าที่จ่ายน้ำมันให้กับเครื่องจักร โดยต้องปิดแหล่งจ่ายอากาศก่อน จากนั้นจึงเติมน้ำมันลงในเครื่องหล่อลื่น ครั้งละประมาณ 2-3 เดือน

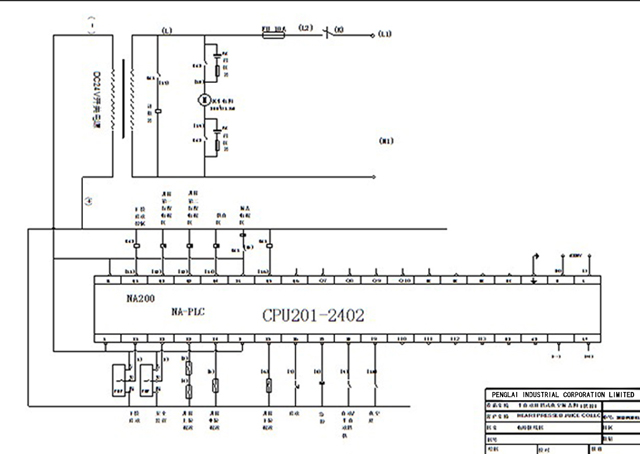

แบบไฟฟ้าสำหรับเครื่องปิดฝาสูญญากาศ

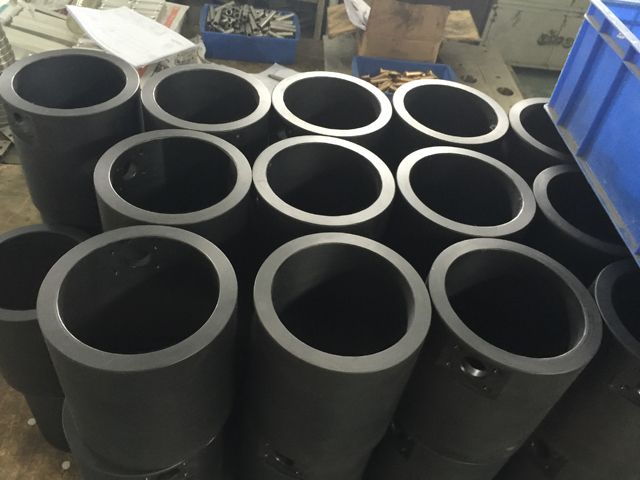

อะไหล่แม่พิมพ์ให้เหมาะกับขวดโหลขนาดต่างๆ
