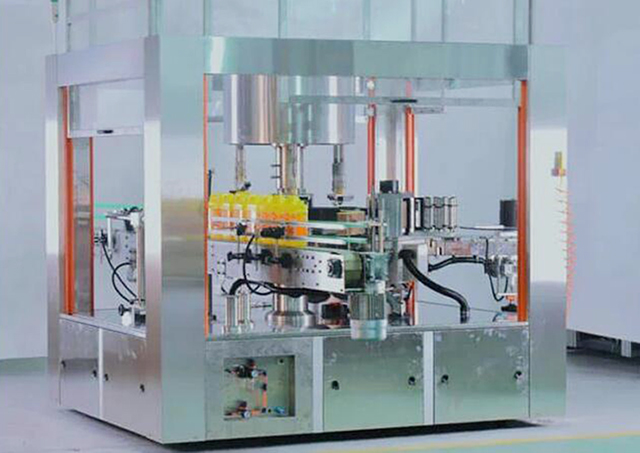

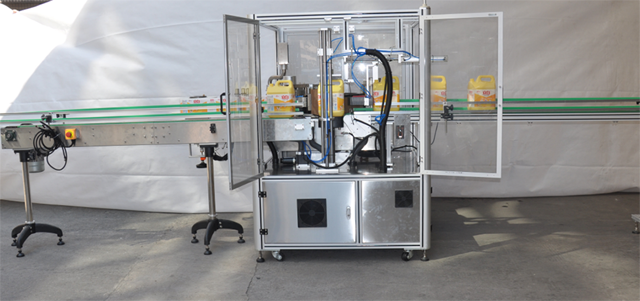

อุปกรณ์ติดฉลากกาวร้อนละลายแบบสถานีเดียวอัตโนมัติ

• รุ่น : VK-HMGL-S
• กำลังไฟ : 3 เฟส 380V 50 Hz 3000W
• ความยาว : 3650มม.
• ความกว้างอุปกรณ์ : 1450มม.
• ความเร็วสายพาน: 20ม./นาที (ความเร็วสายพานสามารถปรับได้ตามสภาพการผลิตจริง)
• วิธีการปรับความเร็ว: การปรับความเร็วตามส่วน
• ความเร็วการจ่ายฉลากสูงสุด: 60 ม./นาที ความเร็วการติดฉลากสูงสุด: 20 ชิ้น/นาที
• ความแม่นยำของการติดฉลาก: ±1 มม. (ต้องมีข้อผิดพลาดของขนาดขวดของลูกค้าภายใน ±0.3 มม.)
• ขนาดสินค้า : ขวดเหลี่ยม
• ความกว้างสูงสุดของฉลาก: 160มม.
• ความยาวฉลากสูงสุด: 600มม.
• เส้นผ่านศูนย์กลางสูงสุดของฉลาก: 600 มม. เส้นผ่านศูนย์กลางแกนกระดาษ: 152 มม.
• น้ำหนักเครื่องทั้งหมด: ประมาณ 1200 กก.

ดูวีดีโอ

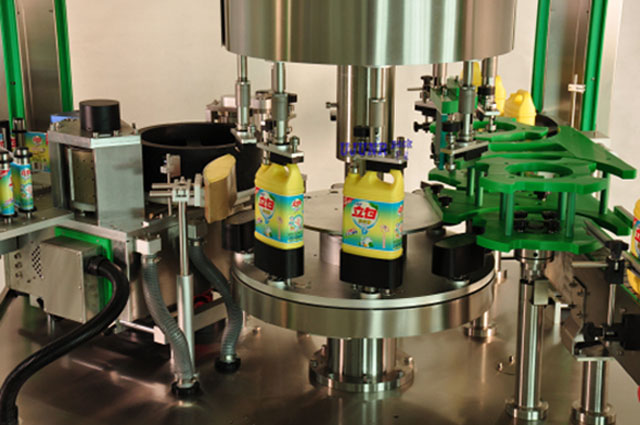

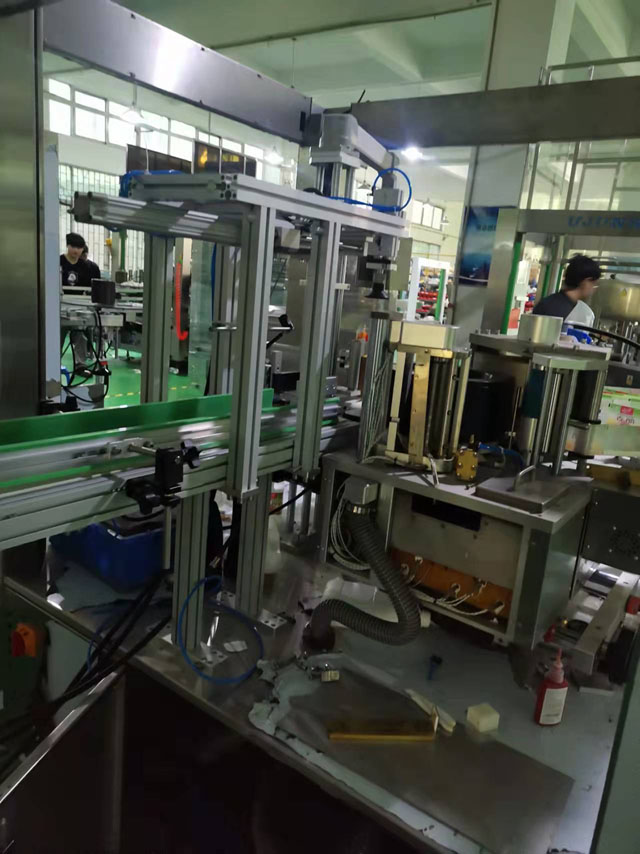

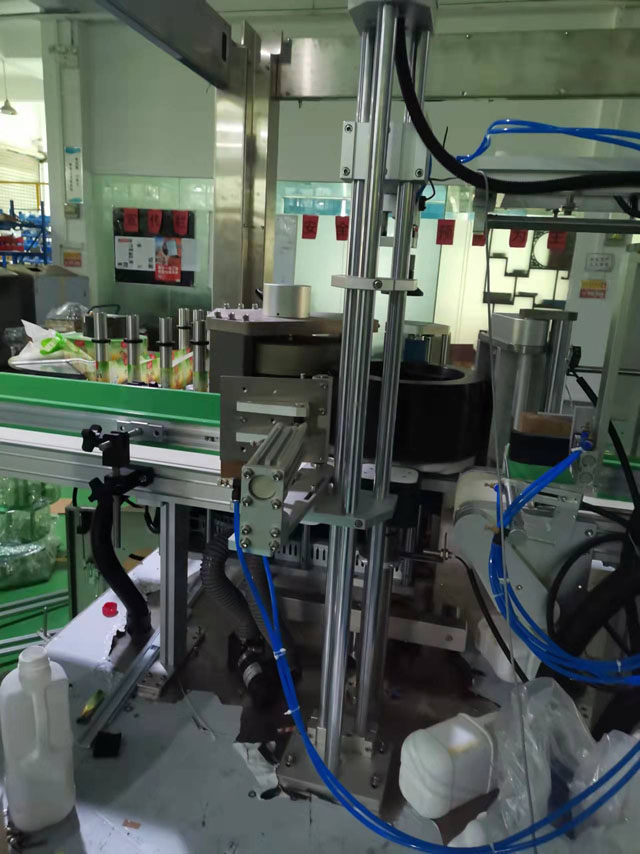

เครื่องติดฉลาก OPP แบบกาวร้อนละลายต่อเนื่องรุ่นใหม่นี้สามารถปรับการส่งเข้าและออกของภาชนะได้โดยอัตโนมัติ ภาชนะที่แยกจากกันด้วยสกรูแยกขวดและรักษาระยะห่างตามระยะห่างของล้อดาวจะถูกถ่ายโอนไปยังแท่นหมุนภาชนะ หลังจากที่ภาชนะได้รับการแก้ไขโดยกลไกการกดขวดและที่นั่งแม่พิมพ์ของภาชนะ ภาชนะจะเริ่มหมุนด้วยความเร็วที่กำหนด และขวดจะถูกวางตำแหน่งล่วงหน้าทางกลไกระหว่างการหมุนของผลิตภัณฑ์ ฉลากจะถูกติดฉลากในตำแหน่งที่ระบุ

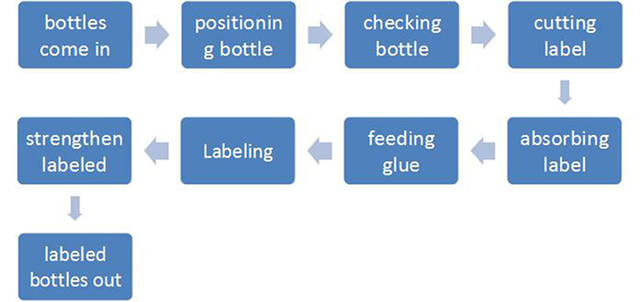

กระบวนการการทำงานของอุปกรณ์เครื่องติดฉลากกาวร้อนละลาย:

เมื่อคอนเทนเนอร์ไปถึงตำแหน่งตรวจจับของตาไฟฟ้า คอมพิวเตอร์จะควบคุมระบบส่งฉลากเพื่อส่งฉลาก เมื่อการส่งฉลากเสร็จสิ้น เครื่องตัดความเร็วสูงจะตัดฉลาก ความแม่นยำและเสถียรภาพในการติดฉลากได้รับการรับประกันด้วยความช่วยเหลือของมอเตอร์เซอร์โวความเร็วสูงเฉื่อยขนาดเล็กของ Sanyo

ฉลากที่ตัดแล้วจะถูกส่งไปยังระบบการติดกาวซึ่งจะทากาวทั้งที่ขอบด้านหน้าและด้านหลังของฉลาก วิธีการติดกาวนี้ใช้กาวร้อนละลายน้อยที่สุด

เมื่อย้ายฉลากที่ติดกาวไปยังตำแหน่งติดฉลาก ฉลากจะติดลงบนภาชนะได้อย่างแม่นยำและมีประสิทธิภาพ เนื่องจากภาชนะอยู่ในสถานะหมุนระหว่างกระบวนการถ่ายโอน จึงสามารถติดฉลากลงบนภาชนะได้อย่างราบรื่นและแน่นหนา แถบกาวที่ปลายฉลากสามารถสร้างซีลปิดทับฉลากได้ดี ทำให้กระบวนการติดฉลากเสร็จสมบูรณ์

ส่วนหลัก

ก. เจ้าภาพ

• ระบบเซอร์โวซันโย
• ระบบขับเคลื่อนเซอร์โวซันโย
• FLEXEM HMI ขนาด 7 นิ้ว
• เซ็นเซอร์ฉลากสีความละเอียดสูงของ Pansonic
• เซ็นเซอร์ตรวจจับการติดกาวและการขาดหายความละเอียดสูงของ Pansonic
• สวิตช์เซนเซอร์ตรวจจับผลิตภัณฑ์ Pansonic
• เซ็นเซอร์วัดแรงดันพานาโซนิค

บี:ชิ้นส่วนเครื่องกล

• กลไกการลำเลียง: มอเตอร์ไต้หวัน Chenggang 90W
• สายพานลำเลียง: สายพานลำเลียงแบบฟิล์มอุตสาหกรรม
• มอเตอร์หลัก: มอเตอร์ไฟฟ้ากระแสสลับ BOEM ของอิตาลี 1,500 วัตต์ (พร้อมตัวลด BOEM ดั้งเดิม)
• กลไกการแยกขวด: กลไกการแยกขวดทรงกระบอกไม่มีแท่ง
• กลไกการวางตำแหน่ง: การวางตำแหน่งและการติดฉลากมอเตอร์สเต็ปเปอร์
• กลไกการติดฉลาก: มอเตอร์สเต็ปเปอร์ขับเคลื่อนขวดและติดฉลากในระหว่างการหมุน
• กลไกการส่งมอบฉลาก: ระบบการส่งมอบฟิล์มเซอร์โว Yujun (ไดรฟ์มอเตอร์เซอร์โวความเร็วสูง)
• กลไกการกด: ชุดแปรง
• กลไกการนำขวด: รางนำโปรไฟล์พร้อมการปรับพิกัดคู่
• ระบบจ่ายกาว: ระบบจ่ายกาวร้อนละลายแบบพิเศษของ Yujun (ระบบควบคุม Siemens ของเยอรมัน) เพื่อรับประกันความแม่นยำและความสม่ำเสมอในการทากาว

การป้องกันความปลอดภัยอุปกรณ์ติดฉลากแบบละลายด้วยความร้อน:

• การป้องกันความปลอดภัย: ปิดประตูป้องกัน
• สัญญาณเตือนฉลากหมด: ตั้งสัญญาณเตือนเมื่อฉลากใกล้หมดเพื่อเตือนผู้ปฏิบัติงานให้เปลี่ยนฉลาก
• สัญญาณเตือนขวดขาด: เมื่อขวดขาด เครื่องจะหยุดและส่งสัญญาณเตือน เมื่อมีขวดขาด เครื่องจะดำเนินการผลิตต่อโดยอัตโนมัติ ซึ่งสะดวกสำหรับการผลิตแบบออนไลน์

การติดฉลากสัญญาณเตือนที่หายไป

• การตรวจจับแรงดันอากาศ: เมื่อแรงดันอากาศไม่เป็นไปตามข้อกำหนดการผลิต อุปกรณ์จะปิดเครื่องโดยอัตโนมัติ
• การตรวจจับสูญญากาศ: เมื่อสูญญากาศไม่ตรงตามข้อกำหนดการผลิต อุปกรณ์จะปิดเครื่องโดยอัตโนมัติ
• การตรวจจับอุณหภูมิ: เมื่ออุณหภูมิของกาวร้อนละลายไม่เป็นไปตามข้อกำหนดการผลิต อุปกรณ์จะปิดเครื่องโดยอัตโนมัติ

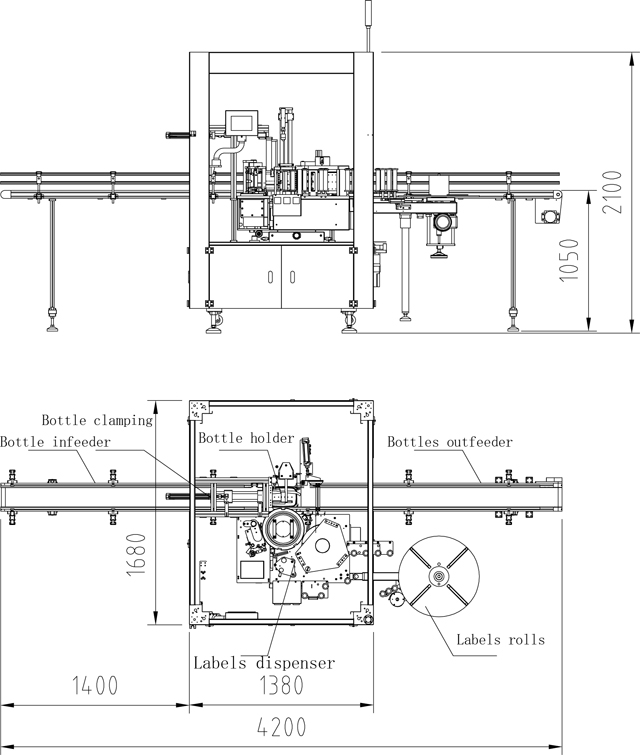

พารามิเตอร์ทางเทคนิค

• รุ่น : VK-HMGL-S
• กำลังไฟ : 3 เฟส 380V 50 Hz 3000W
• ความยาว : 3650มม.
• ความกว้างอุปกรณ์ : 1450มม.
• ความเร็วสายพาน: 20ม./นาที (ความเร็วสายพานสามารถปรับได้ตามสภาพการผลิตจริง)
• วิธีการปรับความเร็ว: การปรับความเร็วตามส่วน
• ความเร็วการจ่ายฉลากสูงสุด: 60 ม./นาที ความเร็วการติดฉลากสูงสุด: 20 ชิ้น/นาที
• ความแม่นยำของการติดฉลาก: ±1 มม. (ต้องมีข้อผิดพลาดของขนาดขวดของลูกค้าภายใน ±0.3 มม.)
• ขนาดสินค้า : ขวดเหลี่ยม
• ความกว้างสูงสุดของฉลาก: 160มม.
• ความยาวฉลากสูงสุด: 600มม.
• เส้นผ่านศูนย์กลางสูงสุดของฉลาก: 600 มม. เส้นผ่านศูนย์กลางแกนกระดาษ: 152 มม.
• น้ำหนักเครื่องทั้งหมด: ประมาณ 1200 กก.

หมายเหตุ:

• กำลังไฟฟ้า : 14 กิโลวัตต์
• อัตราการบริโภคก๊าซ: 6กก., 8ลิตร/นาที;
• แรงดันไฟฟ้า: สามเฟส 380V
• กำลังการผลิต : 1200 ขวด/ชั่วโมง

รายละเอียด

ตารางต่อไปนี้เป็นรายการโดยละเอียดของส่วนประกอบไฟฟ้าหลักของอุปกรณ์ติดฉลากกาวร้อนแต่ละชนิด

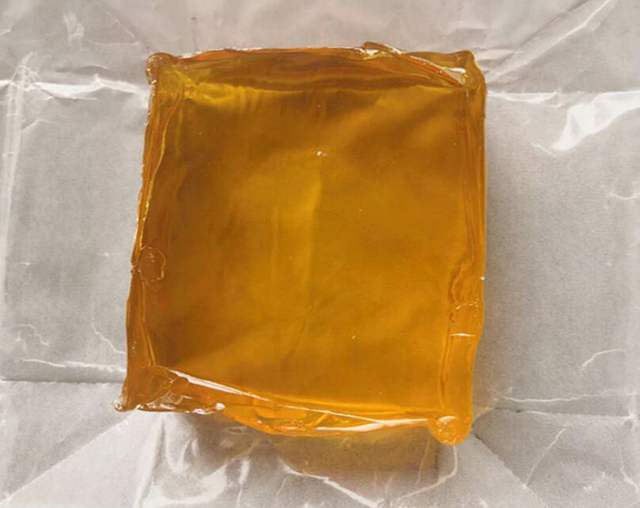

กาวร้อนละลายคืออะไร?

กาวร้อนละลาย (HMA) หรือที่เรียกอีกอย่างว่ากาวร้อน เป็นกาวเทอร์โมพลาสติกชนิดหนึ่งที่มักขายเป็นแท่งทรงกระบอกแข็งที่มีเส้นผ่านศูนย์กลางต่างๆ กัน ออกแบบมาเพื่อใช้ปืนกาวร้อนในการทากาว ปืนนี้ใช้องค์ประกอบความร้อนต่อเนื่องในการหลอมกาวพลาสติก ซึ่งผู้ใช้จะดันกาวผ่านปืนด้วยกลไกไกปืน หรือด้วยแรงกดโดยตรงด้วยนิ้ว กาวที่บีบออกมาจากหัวฉีดที่ได้รับความร้อนจะร้อนพอที่จะเผาและทำให้ผิวหนังพองได้ กาวจะเหนียวเมื่อร้อน และจะแข็งตัวภายในไม่กี่วินาทีถึงหนึ่งนาที กาวร้อนละลายยังสามารถทาได้โดยการจุ่มหรือฉีดพ่น และเป็นที่นิยมในหมู่นักเล่นอดิเรกและช่างฝีมือทั้งในการติดและเป็นทางเลือกอื่นที่ประหยัดกว่าการหล่อเรซิน

ในการใช้งานทางอุตสาหกรรม กาวร้อนละลายมีข้อดีหลายประการเหนือกาวที่ใช้ตัวทำละลาย สารประกอบอินทรีย์ระเหยได้ลดลงหรือถูกกำจัดออกไป และขั้นตอนการทำให้แห้งหรือการบ่มก็ถูกกำจัดออกไป กาวร้อนละลายมีอายุการเก็บรักษาที่ยาวนานและโดยปกติสามารถกำจัดทิ้งได้โดยไม่ต้องมีข้อควรระวังพิเศษ ข้อเสียบางประการได้แก่ การรับความร้อนของพื้นผิว จำกัดการใช้งานเฉพาะพื้นผิวที่ไม่ไวต่ออุณหภูมิที่สูงขึ้น และการสูญเสียความแข็งแรงในการยึดติดที่อุณหภูมิที่สูงขึ้น จนถึงการหลอมละลายของกาวอย่างสมบูรณ์ ข้อเสียเหล่านี้สามารถลดได้ด้วยการใช้กาวที่มีปฏิกิริยา ซึ่งหลังจากการแข็งตัวแล้วจะต้องบ่มเพิ่มเติม เช่น โดยความชื้น (เช่น ยูรีเทนที่มีปฏิกิริยาและซิลิโคน) หรือบ่มโดยรังสีอัลตราไวโอเลต HMA บางชนิดอาจไม่ทนต่อการโจมตีด้วยสารเคมีและสภาพอากาศ HMA จะไม่สูญเสียความหนาในระหว่างการแข็งตัว กาวที่มีตัวทำละลายอาจสูญเสียความหนาของชั้นได้มากถึง 50–70% ในระหว่างการทำให้แห้ง

การใช้งานของ HMA

กาวร้อนละลายมีมากมายและใช้งานได้หลากหลาย โดยทั่วไปกาวร้อนละลายจะใช้การอัดรีด การรีด หรือการพ่น และความหนืดของกาวร้อนละลายที่สูงทำให้กาวร้อนละลายเหมาะสำหรับวัสดุที่มีรูพรุนและซึมผ่านได้ กาวร้อนละลายสามารถยึดติดกับวัสดุต่างๆ ได้หลากหลาย เช่น ยาง เซรามิก โลหะ พลาสติก แก้ว และไม้

ปัจจุบัน กาว HMA (กาวร้อนละลาย) มีจำหน่ายหลายประเภท ทำให้สามารถนำไปใช้ในหลากหลายอุตสาหกรรม สำหรับงานอดิเรกหรืองานฝีมือ เช่น การประกอบหรือซ่อมแซมเครื่องบินจำลองโฟมบังคับวิทยุ และการจัดดอกไม้ประดิษฐ์ จะใช้กาวแท่งร้อนละลายและปืนกาวร้อนละลายในการติดกาว สำหรับใช้ในกระบวนการอุตสาหกรรม กาวจะจำหน่ายเป็นแท่งใหญ่และปืนกาวที่มีอัตราการหลอมละลายสูง นอกจากกาวแท่งร้อนละลายแล้ว กาว HMA ยังจำหน่ายในรูปแบบอื่นๆ เช่น บล็อกกาวร้อนละลายแบบเม็ดหรือแบบไฟฟ้าสำหรับเครื่องแปรรูปกาวร้อนละลายจำนวนมาก การใช้งาน HMA ในปริมาณมากโดยทั่วไปจะใช้ระบบลมในการจ่ายกาว

ตัวอย่างของอุตสาหกรรมที่ใช้ HMA ได้แก่:

• การปิดฝากล่องลูกฟูกและกล่องกระดาษแข็งในอุตสาหกรรมบรรจุภัณฑ์
• การติดกาวสันปกในอุตสาหกรรมการเข้าเล่มหนังสือ
• การห่อโปรไฟล์ การประกอบผลิตภัณฑ์ และการเคลือบวัสดุในอุตสาหกรรมงานไม้
• ผ้าอ้อมแบบใช้แล้วทิ้งทำมาจากการใช้ HMA ซึ่งยึดวัสดุที่ไม่ทอเข้ากับแผ่นด้านหลังและยางยืด
• ผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์หลายรายอาจใช้ HMA เพื่อติดชิ้นส่วนและสายไฟ หรือเพื่อยึด หุ้มฉนวน และปกป้องส่วนประกอบของอุปกรณ์
