เครื่องปิดฝาขวดแบบเกลียวหัวเดี่ยวเซอร์โวเชิงเส้นอัตโนมัติ

หมายเลขรุ่น: VK-SCC

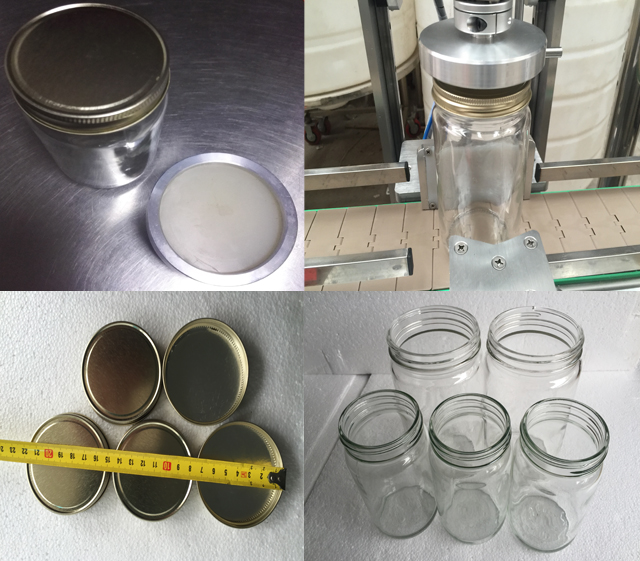

ความสูงของขวดที่ใช้ได้: 60-380 มม.
เส้นผ่านศูนย์กลางคอขวดที่ใช้งานได้: 16-50 มม.
แรงดันไฟมอเตอร์: 220v (ปรับแต่งได้)
กำลังมอเตอร์: 0.37 กิโลวัตต์
กำลังการผลิต : 1200-1500ขวด/ชั่วโมง
ขนาดเครื่อง: 600*210*900มม.
บรรจุภัณฑ์: กล่องไม้
น้ำหนักเครื่อง : 140กก.

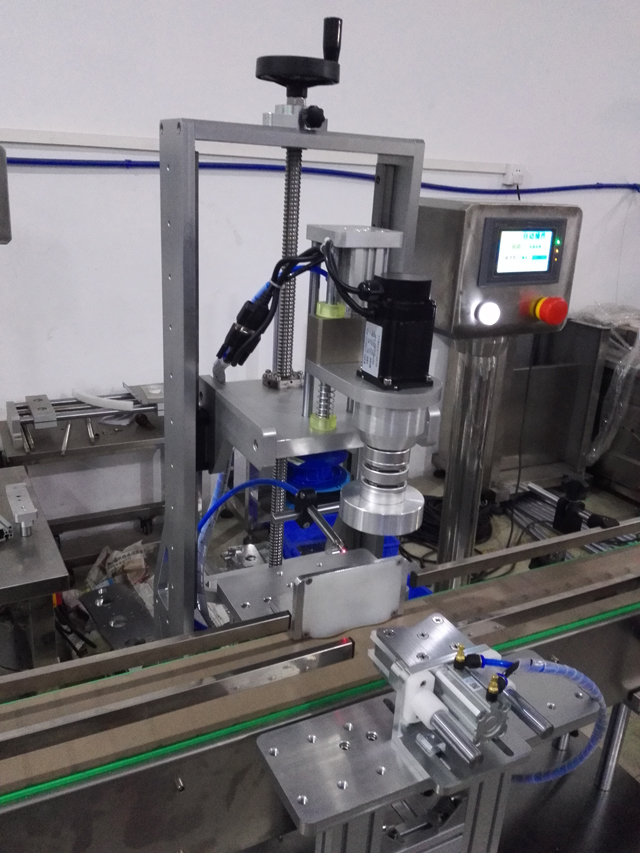

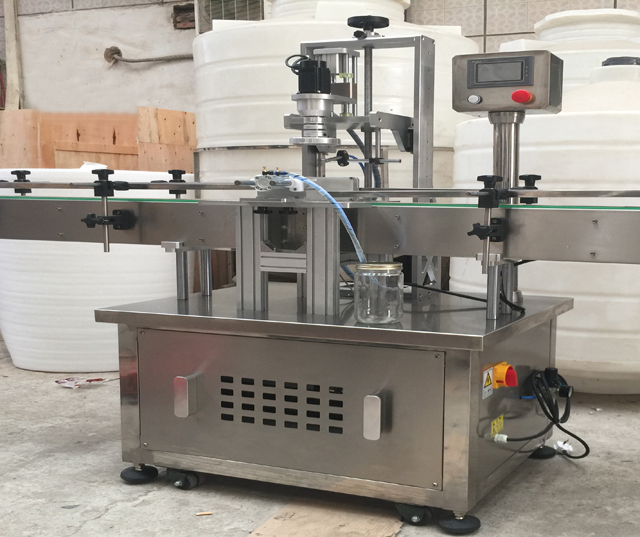

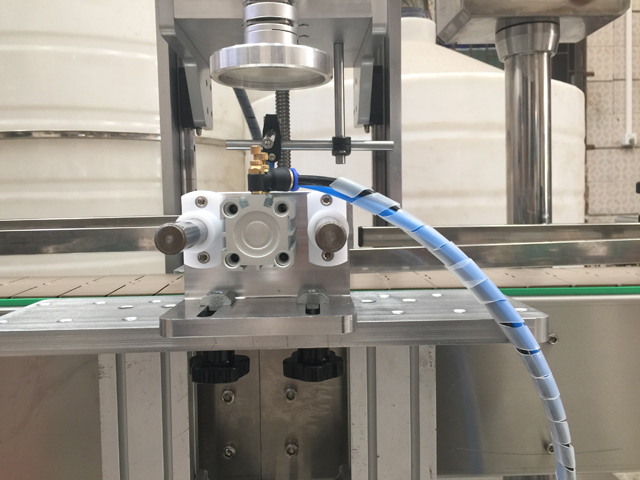

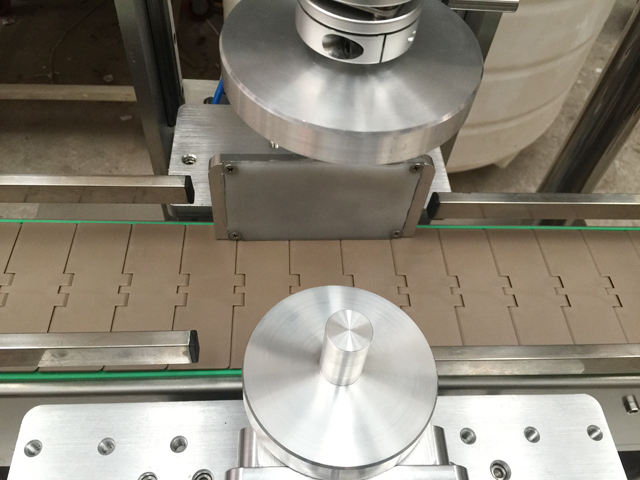

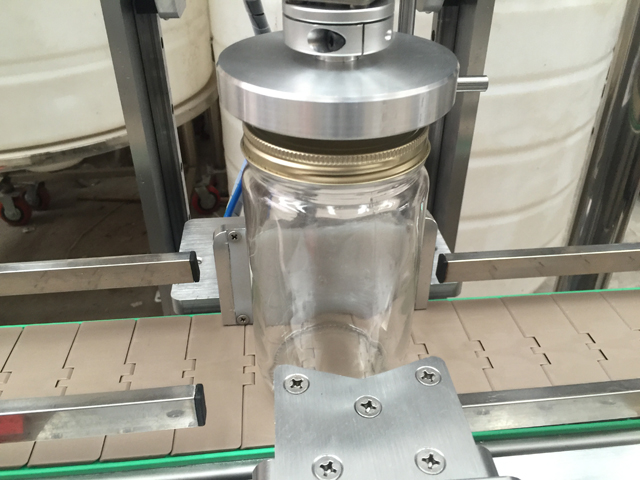

อุปกรณ์เครื่องปิดฝาหัวเดียว ภาพรวม

เครื่องนี้ใช้วัสดุสแตนเลส ทนทานต่อการกัดกร่อนและทำความสะอาดง่าย มีโครงสร้างที่กะทัดรัด ใช้พื้นที่วางน้อย มีประสิทธิภาพและความน่าเชื่อถือสูง จึงเป็นเครื่องที่มีระบบอัตโนมัติสูงซึ่งต้องการบุคลากรปฏิบัติการเพียงคนเดียว เป็นเครื่องบรรจุและปิดฝาอัตโนมัติที่รวมกลไก ไฟฟ้า และระบบลมเข้าไว้ด้วยกัน

พารามิเตอร์ทางเทคนิค

หมายเลขรุ่น: VK-SCC
ความสูงของขวดที่ใช้ได้: 60-380 มม.
เส้นผ่านศูนย์กลางคอขวดที่ใช้งานได้: 16-50 มม.
แรงดันไฟมอเตอร์: 220v (ปรับแต่งได้)
กำลังมอเตอร์: 0.37 กิโลวัตต์
กำลังการผลิต : 1200-1500ขวด/ชั่วโมง
ขนาดเครื่อง: 600*210*900มม.
บรรจุภัณฑ์: กล่องไม้
น้ำหนักเครื่อง : 140กก.

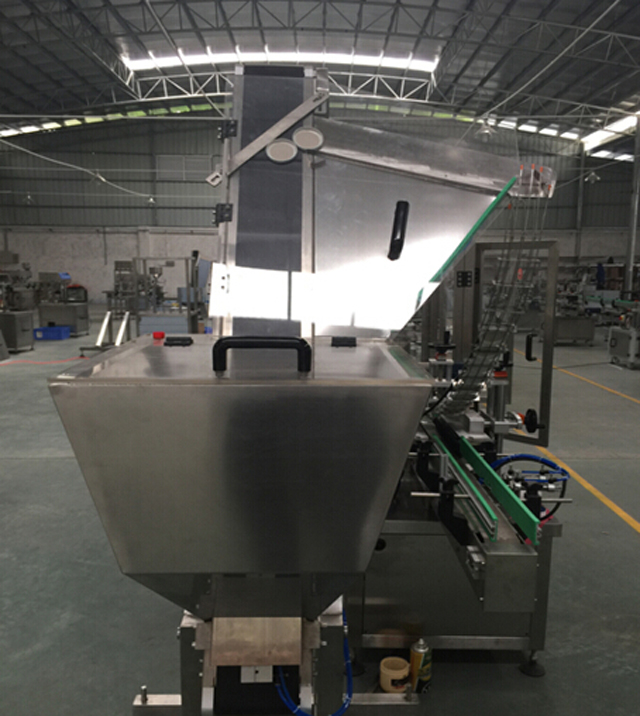

(หมายเหตุ: เครื่องจะป้อนด้วยมือคนงานเพื่อปิดฝาขวด โดยสามารถเลือกใช้ระบบป้อนฝาขวดแบบอัตโนมัติได้ตามภาพด้านล่าง)

การติดตั้งอุปกรณ์

เครื่องนี้ไม่จำเป็นต้องเจาะสกรูยึดก่อน หลังจากแกะกล่องออกแล้ว ให้วางเครื่องทั้งหมดบนพื้นแข็งและเรียบ จากนั้นปรับความสูงของสกรูยึดขาเครื่อง

ใช้เกจวัดระดับเพื่อแก้ไขความเอียงเพื่อให้แน่ใจว่าขาแต่ละข้างรับน้ำหนักได้เท่ากัน เมื่อปรับเสร็จแล้ว ให้ต่อท่อน้ำเข้า ท่อน้ำทิ้ง แหล่งจ่ายไฟ และแหล่งอากาศให้แน่น

การใช้งานและการใช้งาน (ฟังก์ชันแผงควบคุม)

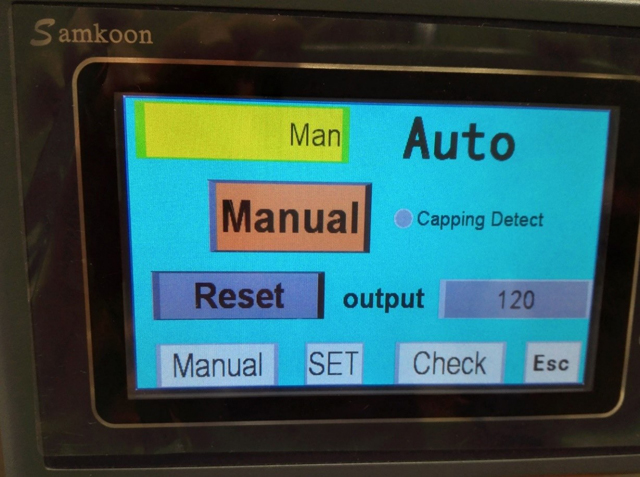

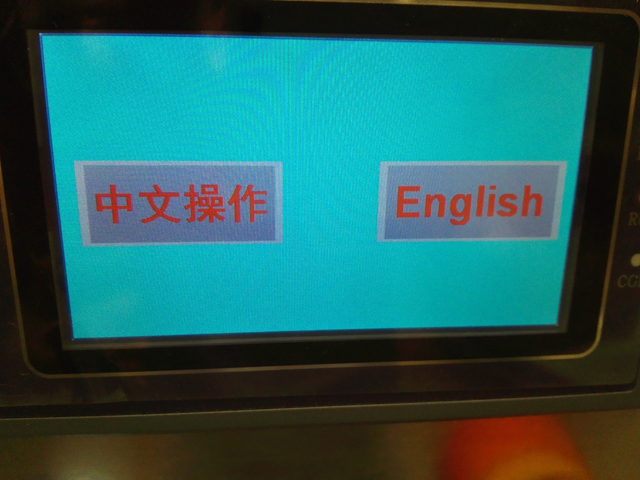

1. เปิดสวิตช์ไฟหลักและสวิตช์ที่ด้านขวาของตัวเครื่องอุปกรณ์ จากนั้นอินเทอร์เฟซคอมพิวเตอร์ของมนุษย์จะแสดงหน้าจอเริ่มต้นดังต่อไปนี้:

2. คลิกที่ไอคอนใดไอคอนหนึ่ง หน้าจอจะเลื่อนลงมาด้านล่าง:

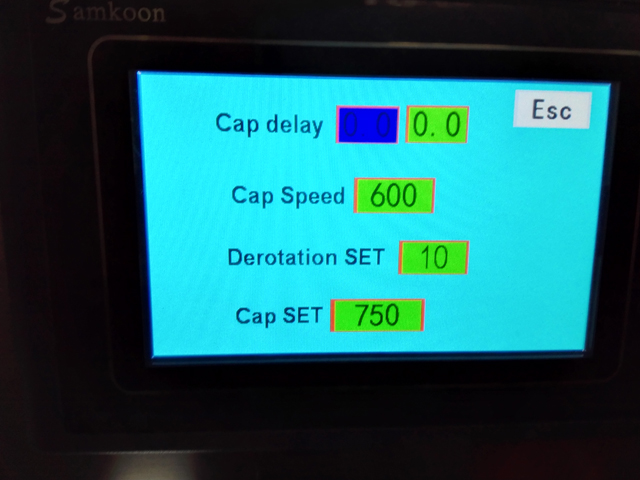

3.0 คลิก SET เพื่อเข้าสู่หน้าจอต่อไปนี้:

3.1 การหน่วงเวลาการปิดฝา หมายถึง เมื่อตรวจพบขวด ระบบจะเริ่มหน่วงเวลาจนกว่าจะมีการเคลื่อนที่ครั้งต่อไป ช่วยให้ปรับขวดที่มีขนาดต่างกันได้สะดวกยิ่งขึ้น

3.2 ความเร็วในการปิดฝา คือ ความเร็วในการหมุนของมอเตอร์ปิดฝา การตั้งค่าการปิดฝาจะแสดงค่าพัลส์ซึ่งแสดงเวลาการปิดฝาและตำแหน่งการปิดฝา การทำงานของการปิดฝาจะดำเนินไปตั้งแต่การตัดขวดจนถึงตำแหน่งปิดฝาอีกครั้ง และการตัดขวดจะสิ้นสุดลง เมื่อค่าหน่วงเวลาการปิดฝาเป็น 0 แสดงว่าไม่มีการตั้งค่าหน่วงเวลา

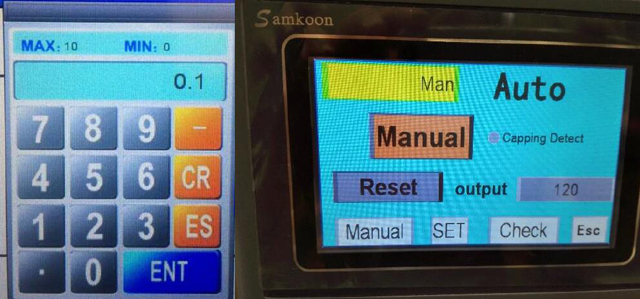

4.0 คลิกที่ช่องตัวเลขที่ตรงกันทางด้านขวาของพารามิเตอร์ จากนั้นหน้าจอการปรับพารามิเตอร์ด้านล่างจะปรากฏขึ้น โดยที่ CR คือการล้างข้อมูล ES คือค่าที่มีอยู่ และ Enter คือค่ายืนยัน เมื่อคลิกที่ Manual โหมดจะเปลี่ยนเป็นโหมดอัตโนมัติ และเครื่องจะทำงานโดยอัตโนมัติ

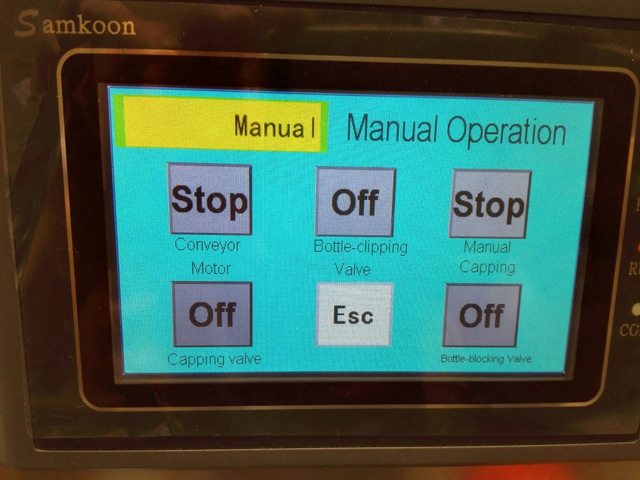

5.0 กลับไปที่หน้าจอเมนูและคลิก Manual ที่ด้านล่างของหน้าจอเพื่อเข้าสู่หน้าจอถัดไป หากจำเป็นต้องดำเนินการด้วยตนเองแยกกัน ให้คลิกสวิตช์ที่เกี่ยวข้องเพื่อดำเนินการต่อ

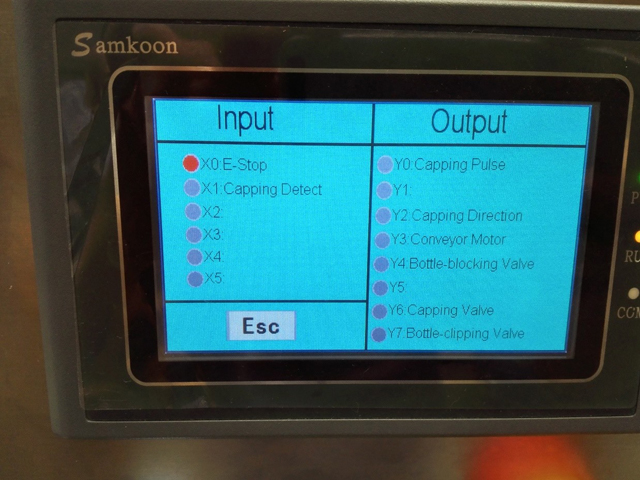

6.0 กลับไปที่หน้าจอเมนูและคลิกตรวจสอบเพื่อเข้าสู่หน้าจอด้านล่าง เมื่อไฟแสดงสถานะติดขึ้น แสดงว่าอินพุตที่เกี่ยวข้องบน PLC มีสัญญาณอินพุต ดูหน้าจอด้านล่าง:

กระบวนการทำงาน

ก่อนสตาร์ทเครื่อง	หน้าจอสัมผัสแสดงหน้าจอเริ่มต้น
เลือกภาษา	หน้าจอเปลี่ยนเป็นหน้าจอเมนู
คลิกคู่มือที่ด้านล่างของหน้าจอ	หน้าจอจะเปลี่ยนเป็นโหมดการทำงานด้วยตนเอง	ระหว่างการทำงานด้วยตนเอง ให้คลิกตัวเลขที่ตรงกันบนแป้นพิมพ์ระหว่างการทดสอบระบบ
คลิกอัตโนมัติ	หน้าจอเปลี่ยนเป็นโหมดอัตโนมัติ	คลิกเริ่มอัตโนมัติ กระบวนการทั้งหมดจะเริ่มต้น
คลิกหยุดฉุกเฉิน	ขณะหยุดฉุกเฉิน	กดปุ่มหยุดฉุกเฉินหากเกิดสิ่งผิดปกติระหว่างการผลิต และกดปุ่มหยุดอีกครั้งเมื่อแก้ไขสิ่งผิดปกติได้แล้ว
งานตัดขวดตามสั่ง	มีสกรูสำหรับยึดกระบอกหนีบขวดไว้ที่ด้านข้างของสายพานลำเลียงทั้งสองด้าน เมื่อคลายน็อตหกเหลี่ยม M8 และปุ่มจับรูปดาวแล้ว ก็สามารถเลื่อนไปข้างหน้าและข้างหลังเพื่อยึดขวดไว้ที่ด้ามจับของอุปกรณ์หนีบขวดได้	ความแน่นของการตัดขวดไม่ควรแน่นเกินไปหรือหลวมเกินไป แต่ต้องเหมาะสม
การกำหนดขีดจำกัดการว่าจ้าง	คลายปุ่มจับรูปดาวและหมุนด้ามจับที่ด้านหลังของเครื่องเพื่อ	ขณะปิดฝา ไม่ควรให้หัวปิดและฝาขวดสัมผัสกันสูงหรือต่ำเกินไป

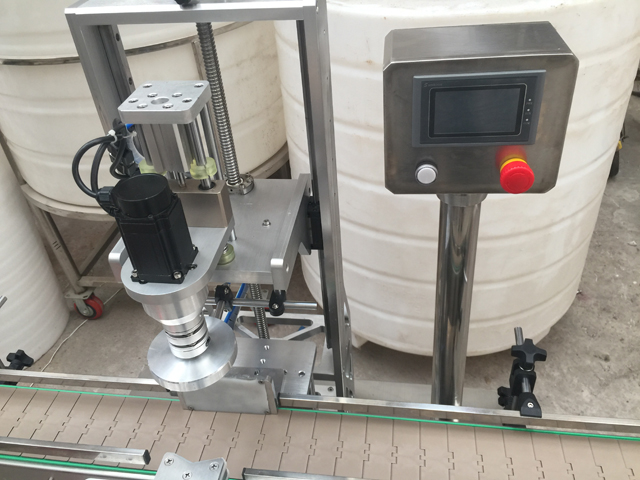

ภาพประกอบอินพุตและเอาต์พุต PLC

การตรวจจับการปิดฝา X1: เมื่อตรวจพบขวด ไฟแสดงสถานะ X1 จะเปิดขึ้น จากนั้นการหน่วงเวลาจะเริ่มขึ้น และการตัดขวดและปิดฝาจะเริ่มต้นขึ้นหลังจากหน่วงเวลาสิ้นสุดลง

X0 E-stop: ในสถานการณ์ปกติ ไฟแสดงสถานะ X0 จะดับ เมื่อกดปุ่มนี้ เครื่องจะหยุดทำงาน และการเคลื่อนไหวทั้งหมดจะกลับสู่สถานะเดิม

พัลส์ปิด Y0: เมื่อไฟแสดงสถานะ Y0 ติด แสดงว่าพัลส์กำลังทำงาน

ทิศทางการปิด Y2: เมื่อไฟแสดงสถานะ Y2 ติดขึ้น แสดงว่าทิศทางการปิดกำลังทำงานอยู่

มอเตอร์สายพานลำเลียง Y3: เมื่อไฟแสดงสถานะ Y3 ติด สายพานลำเลียงจะทำงาน

วาล์วปิดกั้นขวด Y4: เมื่อไฟแสดงสถานะ Y4 ติดขึ้น แสดงว่ากระบอกสูบปิดกั้นขวดกำลังทำงาน

วาล์วปิดฝา Y6: เมื่อไฟแสดงสถานะ Y6 ติดขึ้น แสดงว่าวาล์วปิดฝากำลังทำงานอยู่

วาล์วตัดขวด Y7 เมื่อไฟแสดงสถานะ Y7 ติดขึ้น แสดงว่ากระบอกตัดขวดกำลังทำงาน

ข้อผิดพลาดทั่วไปและการแก้ไขปัญหา

เลขที่	ข้อบกพร่อง	สาเหตุที่เป็นไปได้	โซลูชั่น
1	ไฟแสดงสถานะพลังงานไม่ติดหรือติดแต่เครื่องไม่มีการเคลื่อนไหว	ไม่มีปัญหาเรื่องแหล่งจ่ายไฟหรือการสูญเสียเฟส	ตรวจสอบว่ามีปัญหาใด ๆ กับแหล่งจ่ายไฟขาเข้าและแหล่งจ่ายไฟในตู้หรือไม่
2	กระบอกสูบไม่เคลื่อนที่หรือเคลื่อนที่ผิดปกติ	มีอากาศจ่ายหรือไม่	เปิดแหล่งจ่ายอากาศ
		ไม่มีแรงดันไฟกับโซลินอยด์วาล์ว	ตรวจสอบสถานะวงจรโดยตรวจสอบก่อนว่ามีแหล่งจ่ายไฟพร้อมสถานีทำงานที่เกี่ยวข้องในตู้หรือไม่ หากมี ให้ตรวจสอบวงจรภายนอก
		ลิ้นปีกผีเสื้อปรับไม่ถูกต้อง	ปรับตำแหน่งค่าคันเร่งว่าเมื่อหมุนตามเข็มนาฬิกา ความเร็วกระบอกสูบจะเพิ่มขึ้น เมื่อหมุนทวนเข็มนาฬิกา ความเร็วกระบอกสูบจะลดลง
		ไม่ว่าพารามิเตอร์การตั้งค่าเวลาจะเหมาะสมหรือเป็น 0	รีเซ็ตการตั้งค่าเวลา
3	ฝาปิดไม่แน่น	การตัดขวดไม่แน่นหรือหมุนหรือระยะเวลาการปิดฝาสั้นเกินไป	ปรับอุปกรณ์ตัดขวดหรือเพิ่มเวลาในการปิดฝา
