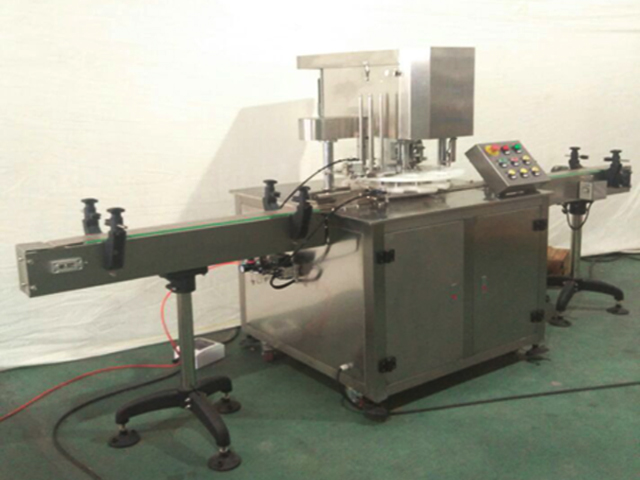

เครื่องปิดฝากระป๋องโลหะ กระป๋องอลูมิเนียม อัตโนมัติ

เครื่องปิดฝากระป๋องโลหะ ดีบุก อลูมิเนียม เชิงเส้นอัตโนมัติ

วัสดุ: สแตนเลส
หัวปิด: 1
จำนวนกระป๋องที่ปิดผนึก: หนึ่ง
ความเร็วในการปิดผนึก: 25-30 ต่อนาที
ความสูงของการปิดผนึก: 40-200 มม.
เส้นผ่านศูนย์กลางของขวดที่มีจำหน่าย: 35-100 มม.
แรงดันการทำงาน: AC220V 50/60Hz（AC380V 50/60Hz）
กำลังไฟฟ้า: 1.1 กิโลวัตต์
น้ำหนัก: 500กก.
ขนาด: 3000*900*1700มม.

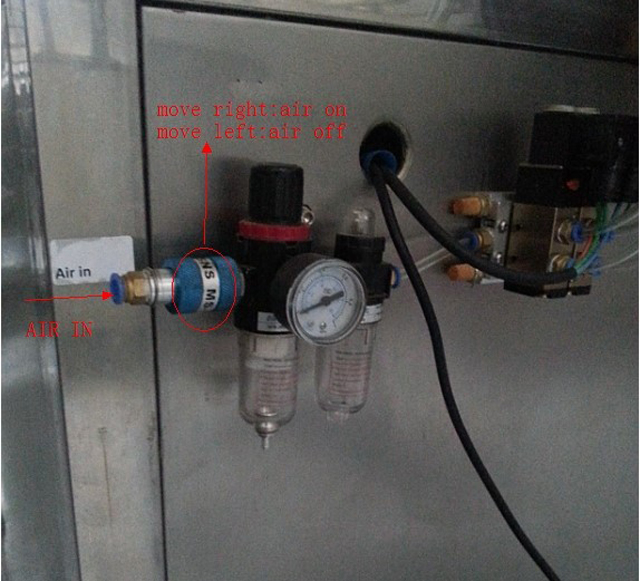

แหล่งอากาศ: 0.5mpa

ผลิตภัณฑ์นี้ใช้เป็นหลักในการปิดผนึกบรรจุภัณฑ์ของกระป๋องทรงกลมด้วยพลาสติก PET เหล็ก อะลูมิเนียม กระดาษ และคุณสมบัติอื่นๆ อีกมากมาย มีการออกแบบที่ทันสมัยและโครงสร้างที่เหมาะสมซึ่งใช้งานง่าย จึงเป็นอุปกรณ์บรรจุภัณฑ์ที่จำเป็นและเหมาะอย่างยิ่งสำหรับอุตสาหกรรมอาหาร ยา ชา วิศวกรรมเคมี และอุตสาหกรรมอื่นๆ

ตัวเครื่องหลักของผลิตภัณฑ์นี้ใช้วัสดุสแตนเลสทั้งหมด มีรูปลักษณ์เรียบง่ายและสวยงาม และสอดคล้องกับข้อกำหนดด้านการออกแบบของแผนกการผลิตมาตรฐานส่วนใหญ่

ผลิตภัณฑ์นี้ใช้แหล่งจ่ายไฟแบบเฟสเดียวหรือสามเฟส โดยมีกำลังไฟถึง 1.1 กิโลวัตต์ ชิ้นส่วนและส่วนประกอบต่างๆ ภายใต้การตัดเฉือนที่แม่นยำ เทคโนโลยีการผลิตและอื่นๆ ได้รับการพัฒนาและปรับปรุงอย่างต่อเนื่องจากประสบการณ์ของลูกค้าที่ยาวนานของบริษัทเรา และชิ้นส่วนสำคัญใช้การออกแบบที่เป็นเอกลักษณ์ซึ่งมีความแข็งแรงสูง เสียงรบกวนต่ำ และประสิทธิภาพการปิดผนึกที่ดี

ผลิตภัณฑ์นี้ทั้งหมดสอดคล้องกับข้อบังคับของมาตรฐานแห่งชาติ มาตรฐานแผนก และมาตรฐานขององค์กร และจะออกจากโรงงานเมื่อผ่านการตรวจสอบและการทดสอบที่เข้มงวดเท่านั้น

เป็นการออกแบบสายการผลิตแบบอัตโนมัติเต็มรูปแบบ ซึ่งสามารถประกอบเป็นสายการผลิตพร้อมระบบการบรรจุ ระบบการชั่งน้ำหนักและการบรรจุ หรือระบบการติดฉลากได้

ข้อมูลจำเพาะด้านประสิทธิภาพ

1. ใช้ล้อปิดผนึกสี่ล้อในการปิดผนึก โดยมีมีด 2 ใบสำหรับการพับขอบ และอีก 2 ใบสำหรับการรีดขอบเปล่า โดยมีหลักการง่ายๆ และปรับแต่งได้สะดวก

2. การออกแบบเชิงกลรุ่นล่าสุดถูกนำมาใช้ ตัวกระป๋องจะไม่หมุนในกระบวนการปิดผนึก มีดตัดปิดผนึกจะหมุนเพื่อปิดผนึกให้เสร็จสมบูรณ์ ซึ่งมีความน่าเชื่อถือและปลอดภัย เหมาะสำหรับการปิดผนึกบรรจุภัณฑ์ผลิตภัณฑ์ที่เปราะบางและผลิตภัณฑ์ของเหลว

3. การทำงานของมีดตัดและการยกที่วางมีดได้รับการควบคุมด้วยกลไกกลไก ทำให้การทำงานมีเสถียรภาพและเชื่อถือได้

4. มีดตัดใช้วัสดุจากสแตนเลส 304 ซึ่งมีความทนทานและประสิทธิภาพการปิดผนึกที่ดี

5. อินเทอร์เฟซการดำเนินงานมีความเรียบง่ายมากเพื่ออำนวยความสะดวกในการใช้งาน

คุณสมบัติหลัก

1. เป็นเครื่องปิดฝากระป๋องรุ่นล่าสุด ซึ่งมีคุณสมบัติที่สำคัญที่สุดคือ ตัวกระป๋องจะไม่หมุนเมื่อทำการปิดฝา เพื่อหลีกเลี่ยงไม่ให้ผลิตภัณฑ์ในกระป๋องเคลื่อนตัวและหลุดออกมา

2. อินเทอร์เฟซการทำงานมีความเรียบง่ายพร้อมการออกแบบที่สมเหตุสมผล

3. มีความแม่นยำในการกลึงสูง และตัวเครื่องหลักผลิตจากสแตนเลสทั้งหมด สอดคล้องกับข้อกำหนดการออกแบบของแผนกการผลิต

4. สามารถประกอบเป็นสายการผลิตพร้อมอุปกรณ์การบรรจุ การติดฉลาก การพ่นโค้ด และอื่นๆ ที่มีประสิทธิภาพสูง

5. สามารถตรวจจับฝาครอบด้านล่างได้โดยอัตโนมัติและการออกแบบการควบคุมวงจรมีความเหมาะสม

6. ส่วนประกอบและชิ้นส่วนไฟฟ้าทั้งหมด รวมถึงอุปกรณ์อื่นๆ ใช้ผลิตภัณฑ์จากโรงงานในประเทศที่มีชื่อเสียง ซึ่งมีคุณภาพที่เชื่อถือได้และมีเสถียรภาพ

พารามิเตอร์ทางเทคนิค

วัสดุ: สแตนเลส
หัวปิด: 1
จำนวนกระป๋องที่ปิดผนึก: หนึ่ง
ความเร็วในการปิดผนึก : 25-30 ครั้งต่อนาที
ความสูงในการปิดผนึก: 40-200มม.
เส้นผ่านศูนย์กลางขวดที่สามารถใช้ได้: 35-100มม.
แรงดันการทำงาน: AC220V 50/60Hz（AC380V 50/60Hz）
กำลังไฟฟ้า: 1.1 กิโลวัตต์
น้ำหนัก: 500กก.
ขนาด: 3000*900*1700มม.
แหล่งอากาศ: 0.5MPa

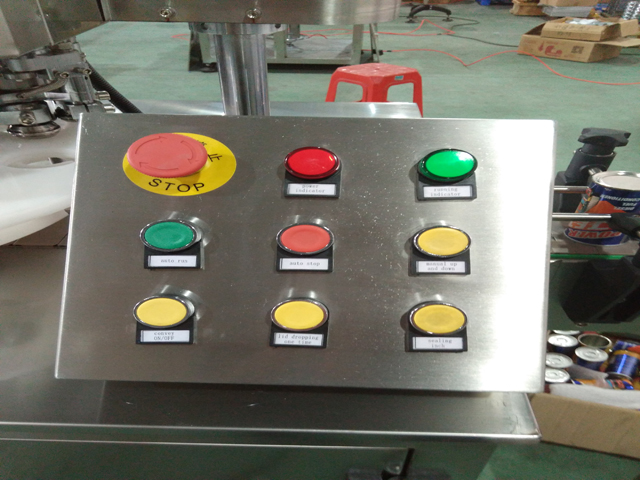

แผงควบคุมการทำงาน

1. ไฟแสดงสถานะพลังงาน (ไฟแสดงสถานะสีแดง): ไฟแสดงสถานะสีแดงจะติดขึ้นเพื่อแสดงว่าอุปกรณ์กำลังเปิดอยู่ และในทางกลับกัน

2. ไฟแสดงการทำงาน (ไฟแสดงสถานะสีเขียว): ไฟสีเขียวติดขึ้นเพื่อแสดงว่าอุปกรณ์กำลังทำงานและในทางกลับกัน

3. การหยุดฉุกเฉิน: ในกรณีฉุกเฉิน ให้กดปุ่มนี้และอุปกรณ์จะหยุดทำงานทันที สวิตช์อื่น ๆ จะไม่ทำงาน หากคุณต้องการยกเลิก ให้หมุนปุ่มขวาง แล้วปุ่มจะปรากฏขึ้นโดยอัตโนมัติพร้อมฟังก์ชันที่กู้คืนมา

4. การทำงาน/เปิด (ปุ่มสีเขียว): กดปุ่มนี้และอุปกรณ์จะเริ่มทำงาน

5. การทำงาน/ปิด (ปุ่มสีแดง): กดปุ่มนี้และอุปกรณ์จะหยุดการทำงาน

Inching (ปุ่มสีเหลือง): สวิตช์นี้ใช้หลักๆ เพื่อดีบักอุปกรณ์ โดยอุปกรณ์จะทำงานเมื่อกดปุ่ม และในทางกลับกัน

หลักการของอุปกรณ์และวิธีการติดตั้ง

1. หลักการออกแบบอุปกรณ์แบบไดนามิก

อุปกรณ์นี้ใช้มอเตอร์อะซิงโครนัสที่มีความจุไฟฟ้าสองค่า โดยกำลังของมอเตอร์อยู่ที่ 1.1 กิโลวัตต์ และความเร็วในการหมุนอยู่ที่ 1,400 รอบต่อนาที ล้อสายพานสามเหลี่ยม ล้อฟันเฟือง กังหัน และเฟืองเชื่อมโยงอื่นๆ ลดความเร็วลงเหลือ 40 รอบต่อนาที กังหันจะหมุนเป็นวงกลมภายใต้อิทธิพลของลูกเบี้ยวยกเพื่อดำเนินกระบวนการขึ้นและลง ในเวลาเดียวกัน กังหันจะขับเคลื่อนล้อกลิ้งและซีลชุดแรกและชุดที่สองตามลำดับ เพื่อประสานงานกับลูกเบี้ยวภายใต้ความแตกต่างของความเร็วของล้อฟันเฟืองทั้งสองกลุ่ม เพื่อดำเนินกระบวนการทั้งหมดของการปิดผนึกม้วนของกระป๋องหนึ่ง

2. หลักการออกแบบการปิดผนึกของอุปกรณ์

อุปกรณ์นี้ใช้หลักการตะเข็บคู่ โดยใช้วิธีอุด พับ และกดด้านฝาและด้านกระป๋องเพื่อให้ได้ผลการปิดผนึก ขั้นตอนต่างๆ มีดังนี้:

(1) วางฝากระป๋องไว้บนกระป๋องเพื่อให้ขอบกระป๋องเอียงไปทางช่องเปิดที่ด้านในของขอบฝากระป๋อง

(2) ใช้แรงกดของตัวยกเพื่อยกตัวกระป๋องขึ้นและทำให้ฝากระป๋องเคลื่อนเข้าหาสุนัข

(3) ม้วนแรกจะหุ้มขอบฝาเข้าด้านใน โดยด้านหนึ่งหมุนรอบขอบฝา และอีกด้านหนึ่งจะออกแรงกดไปที่แกน

(4) หลังจากที่ม้วนแรกเสร็จสิ้นการทำงาน ม้วนที่สองจะยังคงกดตะเข็บโค้งมนแรกที่เกิดขึ้นจากม้วนแรกให้แน่นเข้าไปในตะเข็บโค้งมนที่สอง เป็นการเสร็จสิ้นการปิดผนึกม้วน

(5) ลิฟเตอร์คว่ำลง และสุนัขถูกกดลงเพื่อออกจากกระป๋องเปล่า

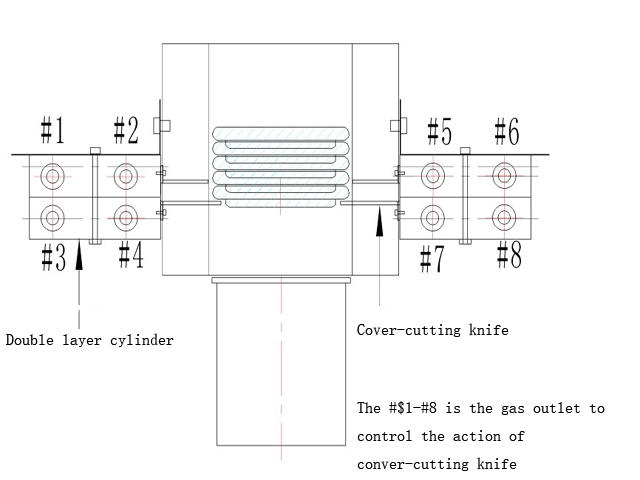

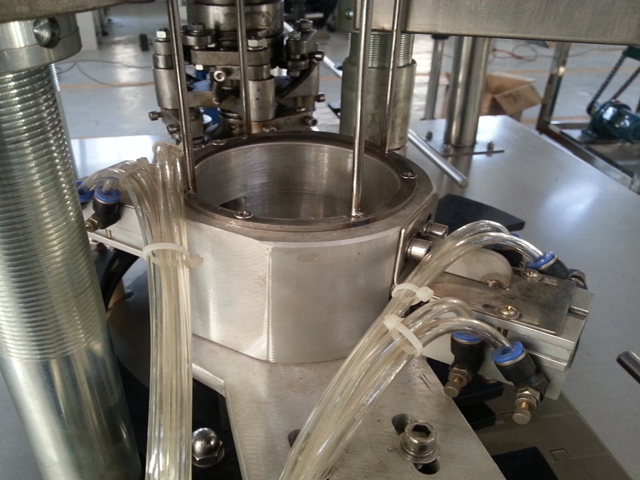

3. หลักการลดฝาครอบอัตโนมัติ

อุปกรณ์นี้ติดตั้งอุปกรณ์ตรวจสอบด้วยตาแมวอัตโนมัติ เมื่อกระป๋องถึงตำแหน่ง ตาแมวจะส่งสัญญาณตรวจสอบไปยังวงจรควบคุมหลัก ซึ่งจะส่งสัญญาณที่เกี่ยวข้องตามการออกแบบไปยังอุปกรณ์ลดฝาเพื่อควบคุมการกระทำที่เกี่ยวข้อง เพื่อดำเนินการฟังก์ชั่นลดฝาอัตโนมัติ อุปกรณ์ลดฝาอัตโนมัติทางกายภาพและหลักการมีดังแสดงในภาพต่อไปนี้:

วิธีการติดตั้งเครื่องจักรทีละขั้นตอน?

ขั้นตอนแรก: ติดตั้งโซ่สายพานลำเลียง ตรวจสอบว่าเป็นเส้นตรงหลังการติดตั้งและมีความแน่นที่เหมาะสมหรือไม่

ขั้นตอนที่ 2: ติดตั้งรางลำเลียง ปรับให้ลำเลียงกระป๋องน้ำอัดลมได้อย่างราบรื่น

ในที่สุดหลังจากเปิดเครื่องและออกอากาศอุปกรณ์ก็สามารถใช้งานได้

	สายโซ่แต่ละส่วนจะเชื่อมต่อและยึดด้วยหมุด (เช่นเดียวกับสายโซ่นาฬิกา)
	สายพานลำเลียงจะข้ามฐาน
	แผงโซ่ของแต่ละส่วนของสายพานลำเลียงเชื่อมต่อด้วยหมุด
	สามารถปรับสกรูเพื่อขันและคลายสายพานลำเลียงได้
	หลังจากต่อกับหมุดแล้วให้ตอกให้แน่น
	สายพานลำเลียงและอุปกรณ์หลักเชื่อมต่อและยึดด้วยสกรูสองตัว
	การติดตั้งรางสายพานลำเลียง
	การติดตั้งและอุปกรณ์ยึดราง

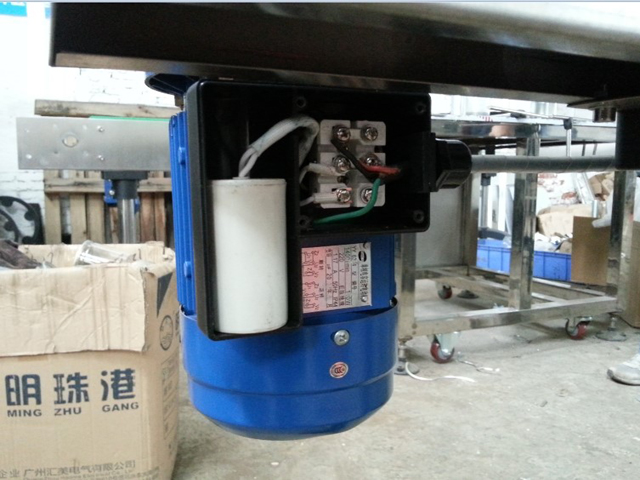

	เปิดมอเตอร์สายพานลำเลียง (ต่อกับขั้ว U1 และ U2)
