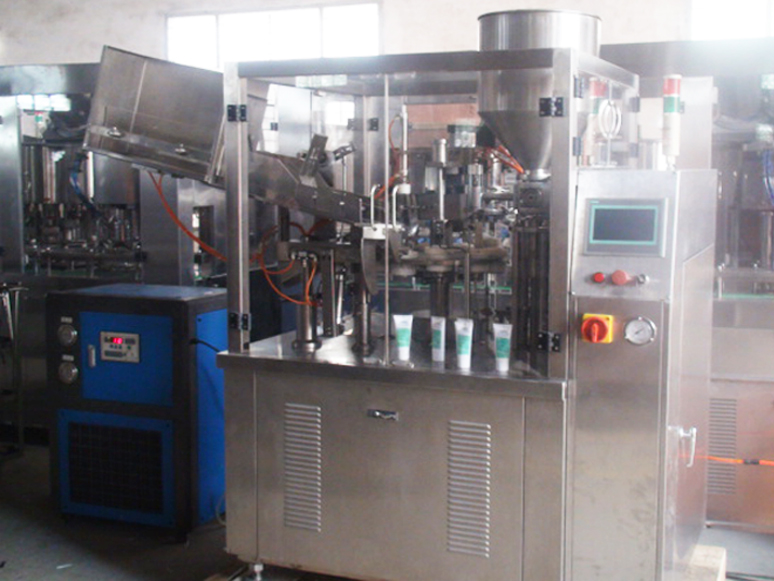

เครื่องบรรจุและปิดผนึกหลอดครีมโลชั่นอัตโนมัติพร้อมเครื่องทำความเย็นด้วยน้ำ

• วัสดุท่อ: ท่อพลาสติก / ท่อลามิเนต
• ปริมาณการบรรจุ: 5ml-250ml/หลอด (ปรับได้)
• ความแม่นยำในการบรรจุ: 1% (หรือต่ำกว่า)
• ความสามารถในการส่งออก: 45 หลอดต่อนาที
• เส้นผ่านศูนย์กลางท่อ: Ø10mm-Ø50mm
• ความยาวท่อสูงสุด: 220มม.
• แหล่งจ่ายไฟ: 220v/380v/50-60hz
• แรงดันอากาศ: 0.55mpa-0.65mpa
• มอเตอร์เสริม: 1.1 กิโลวัตต์
• พลังการซีลความร้อน: 3.0 กิโลวัตต์
• ขนาดรวม (กว้าง x ยาว x สูง) : 2000*900*1500
• น้ำหนักเครื่องบรรจุและปิดผนึกท่อ: 850กก.

ดูวีดีโอ

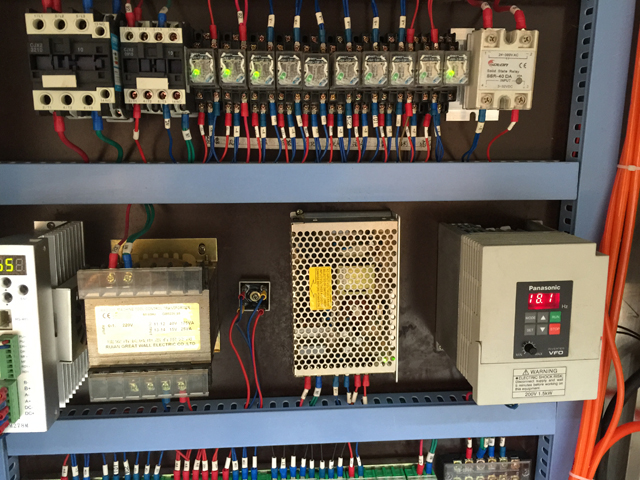

ส่วนควบคุมของเครื่องประกอบด้วยอินเทอร์เฟซคอมพิวเตอร์อัจฉริยะ หน้าจอสัมผัสขนาดใหญ่ / แผงควบคุมการทำงาน รวมถึงการตั้งค่าอุณหภูมิ ความเร็วมอเตอร์ ความเร็วในการบรรจุ การแสดงผลบนหน้าจอโดยตรง และการควบคุมหน้าจอ ส่วนประกอบของเครื่องที่สัมผัสกับวัสดุบรรจุทำจากสแตนเลส SUS304 และ SUS316L เครื่องยังมาพร้อมกับฝาใส ท่อป้อน และอุปกรณ์ป้อน เครื่องมีคุณลักษณะพร้อมสวิตช์ความปลอดภัย หยุดอัตโนมัติ การวางตำแหน่งท่ออ่อน การควบคุมการปิดผนึกด้วยไฟฟ้า ฯลฯ

ในระหว่างกระบวนการ การป้อนและการตั้งค่าท่อ การบรรจุและการปิดผนึก การดีดออกทั้งหมดได้รับการควบคุมโดยอัตโนมัติ อุปกรณ์นับแบบดิจิทัลติดตั้งอยู่ที่ส่วนหน้าต่ำของเครื่อง ในระหว่างกระบวนการบรรจุ หัวบรรจุจะถูกใส่ไว้ในหม้อบรรจุวัสดุเพื่อหลีกเลี่ยงการเข้ามาของอากาศ สำหรับวัสดุบรรจุที่มีความหนืดสูง จะมีการติดตั้งอุปกรณ์เป่าลมเพื่อให้แน่ใจว่าปิดผนึกได้อย่างสมบูรณ์ มีประเภทการปิดผนึกให้เลือกมากมายเพื่อตอบสนองความต้องการที่แตกต่างกันของลูกค้า

พารามิเตอร์หลัก

คุณสมบัติหลัก

1. ส่วนส่งกำลังต่อไปนี้ปิดล้อมด้วยแพลตฟอร์ม ปลอดภัย เชื่อถือได้ ไม่ก่อให้เกิดมลภาวะ
2. ชิ้นส่วนการบรรจุและปิดผนึกที่ติดตั้งบนแพลตฟอร์มเหนือเครื่องดูดควันแบบกรอบคงที่กึ่งปิด ง่ายต่อการสังเกต ใช้งานง่าย ง่ายต่อการบำรุงรักษา
3. การควบคุม PLC อินเทอร์เฟซการสนทนาระหว่างคนกับเครื่องจักร
4. วงจรหมุนเพื่อขับเคลื่อนลูกเบี้ยว ความเร็วสูง ความแม่นยำสูง
5. ตำแหน่งกล่องและท่อเอียง (ตัวเลือก)

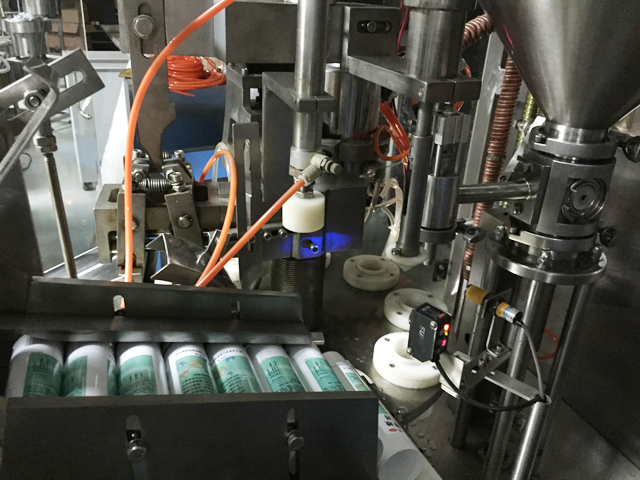

6. ที่วางแขนโค้งพร้อมชุดดูดซับสูญญากาศ ราวจับและอุปกรณ์โต้ตอบท่อแรงดัน ท่อจะถูกป้อนเข้าสู่สถานีท่อส่วนบน

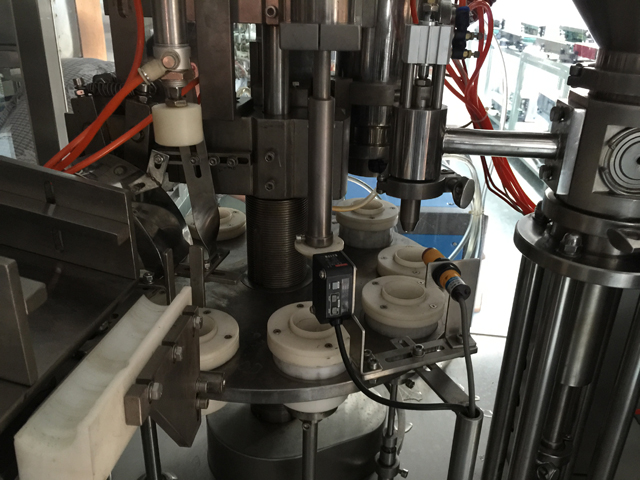

7. สถานีงานมาตรฐานโฟโตอิเล็กทริก เซ็นเซอร์ความแม่นยำสูง รูปแบบท่อควบคุมมอเตอร์สเต็ปเปอร์ในตำแหน่งที่ถูกต้อง
8. หัวฉีดวัสดุฉีดแบบเคลื่อนย้ายได้ลึกเข้าไปภายในท่อฉีดวัสดุ หมายเหตุด้านข้างทางออก ปลายหัวฉีดจ่ายวัสดุฉีดมีการทำงานแบบบูรณาการเพื่อให้แน่ใจว่าคุณภาพการเป่าตัดบรรจุ
9. ไม่มีหลอดไม่มีไส้;
10. การนำการปิดผนึกมาใช้ (ปืนลมร้อน Leister) ปลายท่อมีการให้ความร้อนภายใน ระบายความร้อนด้วยวิธีการระบายความร้อนในการกำหนดค่าภายนอก
11. สถานีงานจะพิมพ์หมายเลขรหัสที่พิมพ์บนข้อกำหนดกระบวนการของตำแหน่งโดยอัตโนมัติ
12. ตัดหุ่นยนต์พลาสติกเป็นมุมฉากหรือปลายท่อโค้งมนสำหรับการเลือก
13. สัญญาณเตือนความผิดพลาด, ไม่มีสัญญาณเตือนท่อ, ประตูเปิดปิด, ปิดระบบโอเวอร์โหลด
14. การนับและระยะเวลาการหยุดทำงานเชิงปริมาณ

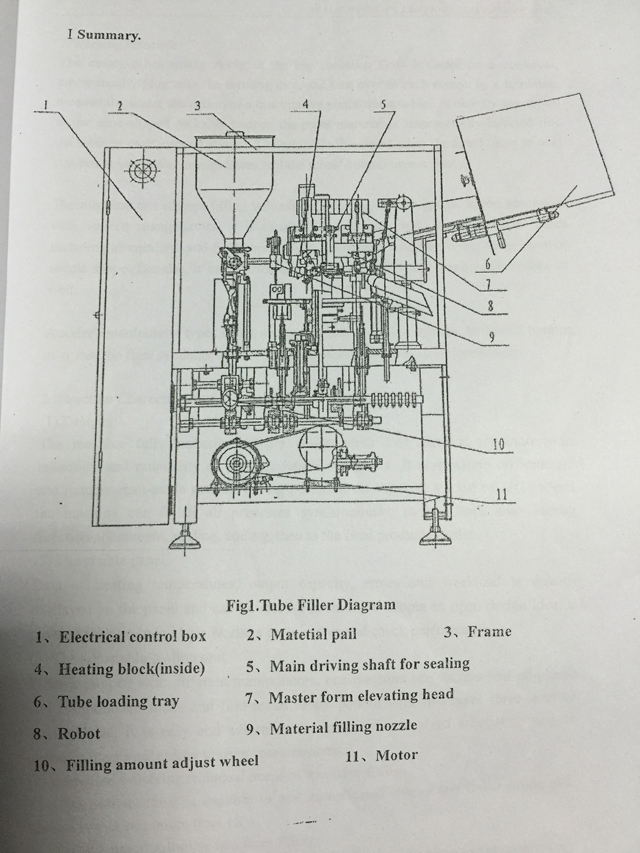

การวาดแบบของเครื่องบรรจุและปิดผนึกท่อ

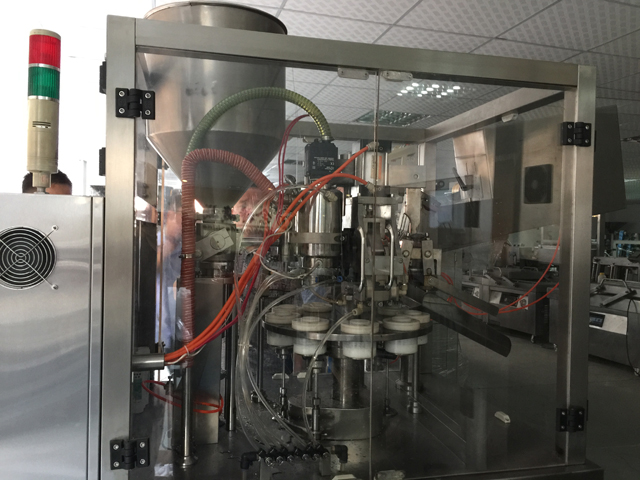

หลักการทำงานของเครื่องบรรจุและปิดผนึกท่อ

ท่อเปล่าที่เตรียมไว้อย่างเรียบร้อยในภาชนะขนาดใหญ่จะไหลตามลำดับบนสายพานลำเลียงที่เสียบโดยอัตโนมัติด้วยแม่พิมพ์ขึ้นรูป และส่งต่อไปยังแต่ละสถานีโดยหุ่นยนต์ ในขณะเดียวกัน ภายใต้การทำงานของวาล์วลูกสูบเชิงปริมาณซึ่งเชื่อมต่อโดยตรงกับถังเก็บที่ล็อกได้รูปกรวย วัสดุที่เป็นก้อนจะถูกฉีดเข้าไปในท่อโดยอัตโนมัติที่สถานีช่วงแต่ละสถานี

จากนั้นแท่นหมุนจะนำหลอดที่บรรจุแล้วไปยังสถานีถัดไป ซึ่งผู้ควบคุมจะปิดผนึกด้านล่างของหลอดทันที เครื่องนี้สามารถเปลี่ยนปริมาตรการบรรจุได้โดยการปรับตัววัดอัตราการไหล เมื่อใช้งานร่วมกับผู้ควบคุมต่างๆ เครื่องนี้สามารถจัดการกับหลอดที่ทำจากวัสดุโลหะหลายชนิด รวมถึงอลูมิเนียม และยังพับด้านล่างด้วยรูปทรงอานม้า 2 ชั้น 3 ชั้น นอกจากนี้ยังสามารถปิดผนึกด้วยความร้อนกับหลอดพลาสติกและท่อลามิเนตได้อีกด้วย ผู้ควบคุมของผู้เขียนโค้ดจะพิมพ์วันที่ หมายเลขรุ่น และวันหมดอายุที่ปลายหลอด หลังจากนั้น ผลิตภัณฑ์ขั้นสุดท้ายจะถูกนำเข้าไปในหลอดที่เก็บรวมโดยอัตโนมัติ

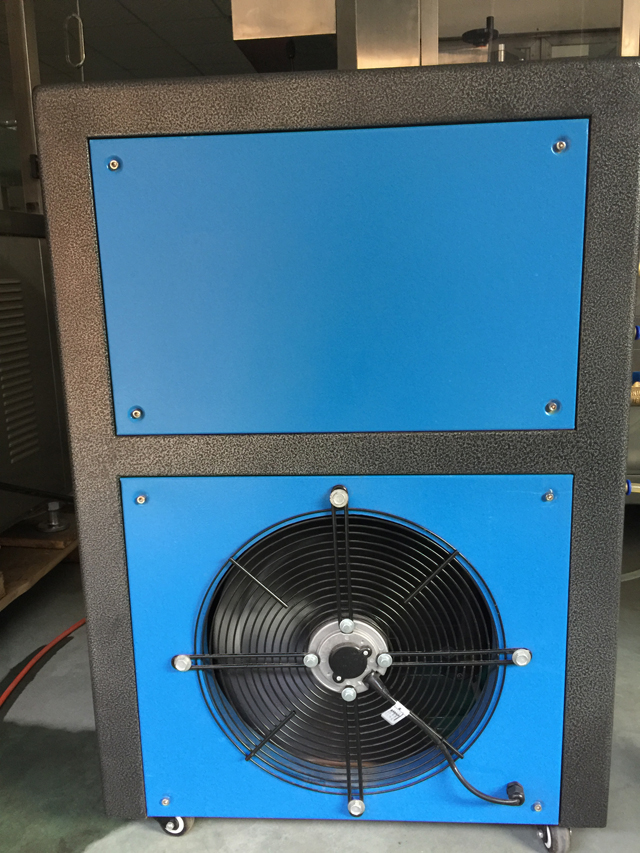

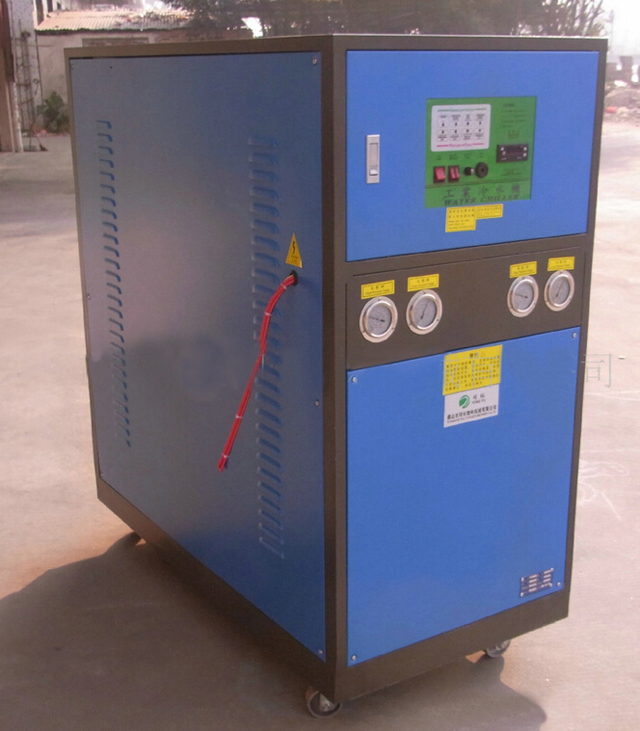

อุปกรณ์เสริมสำหรับระบายความร้อนในกระบวนการทำความร้อนภายใน-ภายนอก

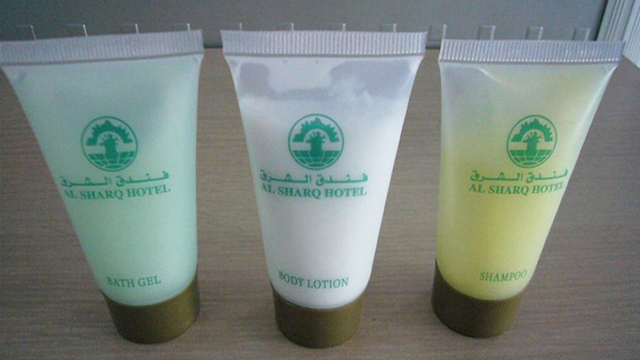

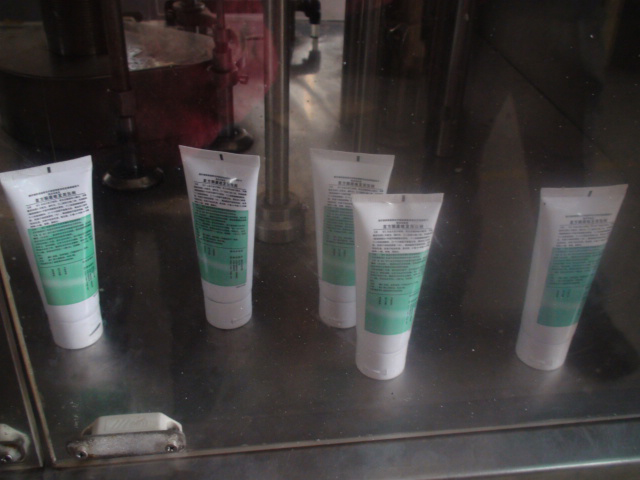

ตัวอย่าง
